作为一个还算资深的家庭影院玩家，身边朋友如遇想搭建家庭影院的，我都是有求必应，只要你想玩，我肯定帮分析需求，结合客观条件和预算，出组建方案，甚至从布线开始到最终的安装调试都抽空帮忙搞。2019年我帮身边的一个好朋友组建了一套家庭影院，使用的是支持3D的1080P家庭影院投影机投110寸，音箱系统使用了天龙的5.1卫星箱。从如何选择产品，到怎么计算投影和幕布精确安装位置，甚至最后的安装和调试都是自己完成的，总价只花了7500块钱，也就是差不多一台iPhone的钱。最终影院的效果还是非常好的，朋友一家人都非常满意，现在也还在正常使用，如果现在还有朋友想要组建入门级万元家庭影院，完全可以参考当时的方案。可以百度一下当时的文章标题《这个双11，看老本同学用一部iPhone的钱组建一套110寸家庭影院》，排名第一的应该就是。

去年，身边另外一个好朋友要装修房子，也想在客厅组建一套家庭影院系统。从去年4月开始施工我就介入把关，水电进场布线、讨论方案、敲定配置、设备购买到最近投影机和幕布的安装都是我亲自完成的。这几天抽空完成了最后的调试工作，整体历时快一年了，总价2万余元，差不多相当于2台iPhone Pro max的钱。不敢独享，撰文给大家分享一下这个家庭影院的组建全过程，完全可以作为2万元级高品质全景声家庭影院的标准案例，照抄就可以嘞。

全文所有产品都是真金白银购买，没有任何品牌植入，没有任何利益输送！

组建方案

需求比较简单，只有一个字：大！屏幕一定要大！用画框幕彻底取代电视，音箱过得去就够了，整体预算控制在2W-3W。这个预算已经可以组建一套相当不错的家庭影院系统了，投影可以支持4K HDR，音箱也够组建5.1.2的杜比全景声系统。初步方案，投影选用爱普生的TW7000，国行价格在9000元左右，音箱使用我推荐过很多次的尊宝S807组建5.1.2，搭配合适的功放价格在14000左右，再搭配3000元左右的幕布，1000元的播放器，1000元的线材挂架等等，总体的日常价格在28000左右，618和双十一期间还能做到更低，实际最终的花费确实不到这个数，等下文中有详细清单。

先上一个户型图，客厅的宽度有4.8米，实际墙对墙的距离在4.56米左右，可以够大部分家庭影院投影机投130-150寸，TW7000在这个环境下，极限状态可以投140寸左右，以这台机器的优秀亮度输出能力，也是能够满足要求的。TW7000还有大范围的四向镜头位移，1.6倍光学变焦，结合出厂的优秀调教水平，在7-8000元价位个人认为这是一台最值得买的家庭影院投影机，可能没有之一。

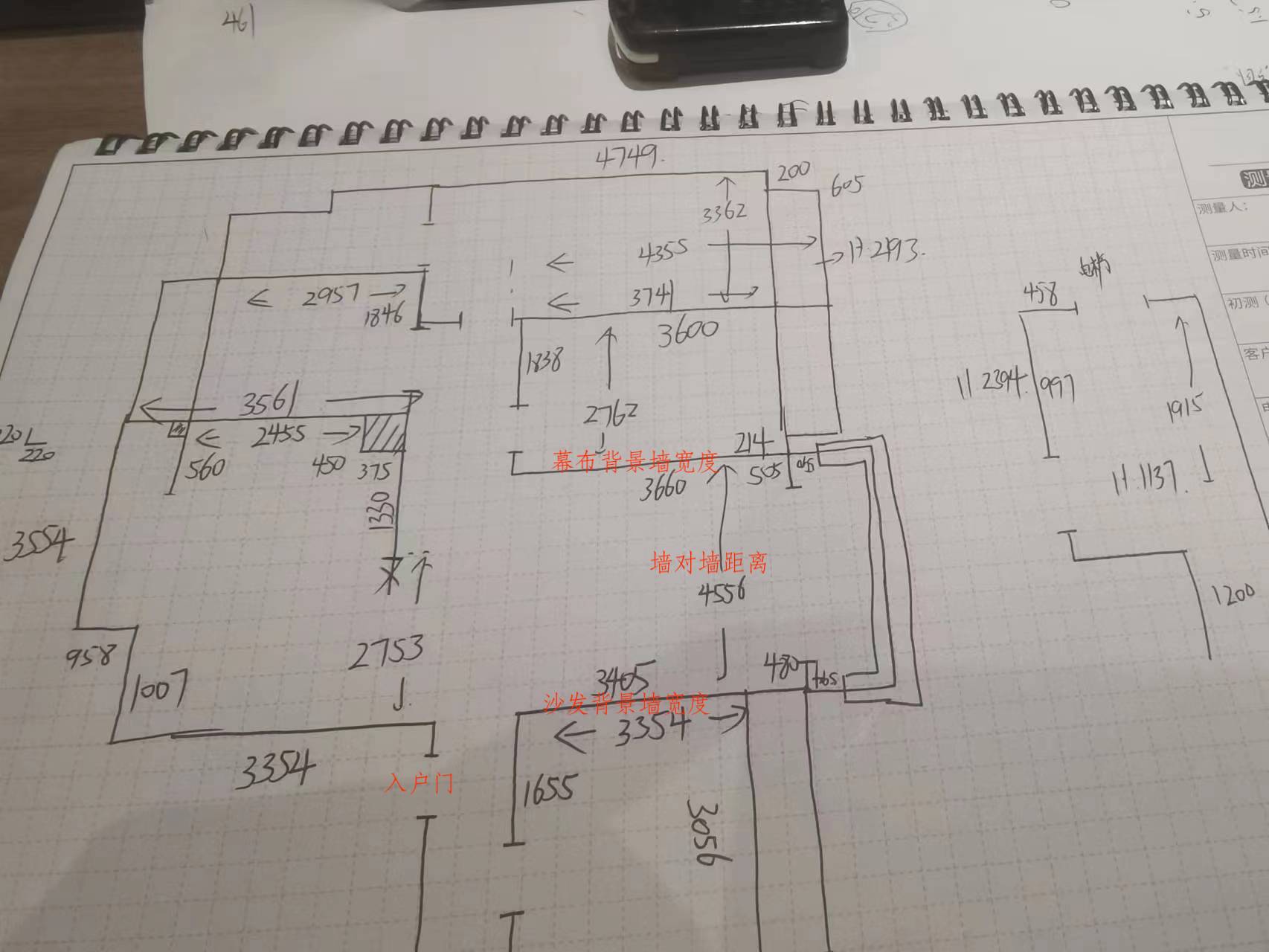

开发商的图纸尺寸仅供参考，还是要自己去量一下才行。实测尺寸，幕布背景墙的宽度有3.66米，沙发背景墙的宽度是3.405米，墙对墙的距离是4.556米，最终布局，沙发和屏幕位置与上面开发商的户型图是反过来的，至于为何这么布局，主要原因就在于两堵墙的宽度，如果把幕布放在3.405米这边，还要扣除两侧放置音箱的空间，最大就只能放得下120-130寸的幕布，把幕布放在3.66米一侧，可以最大限度的利用4.556米的投距，投射140寸左右的画面，两侧也还能有30厘米左右的空间放置音箱。

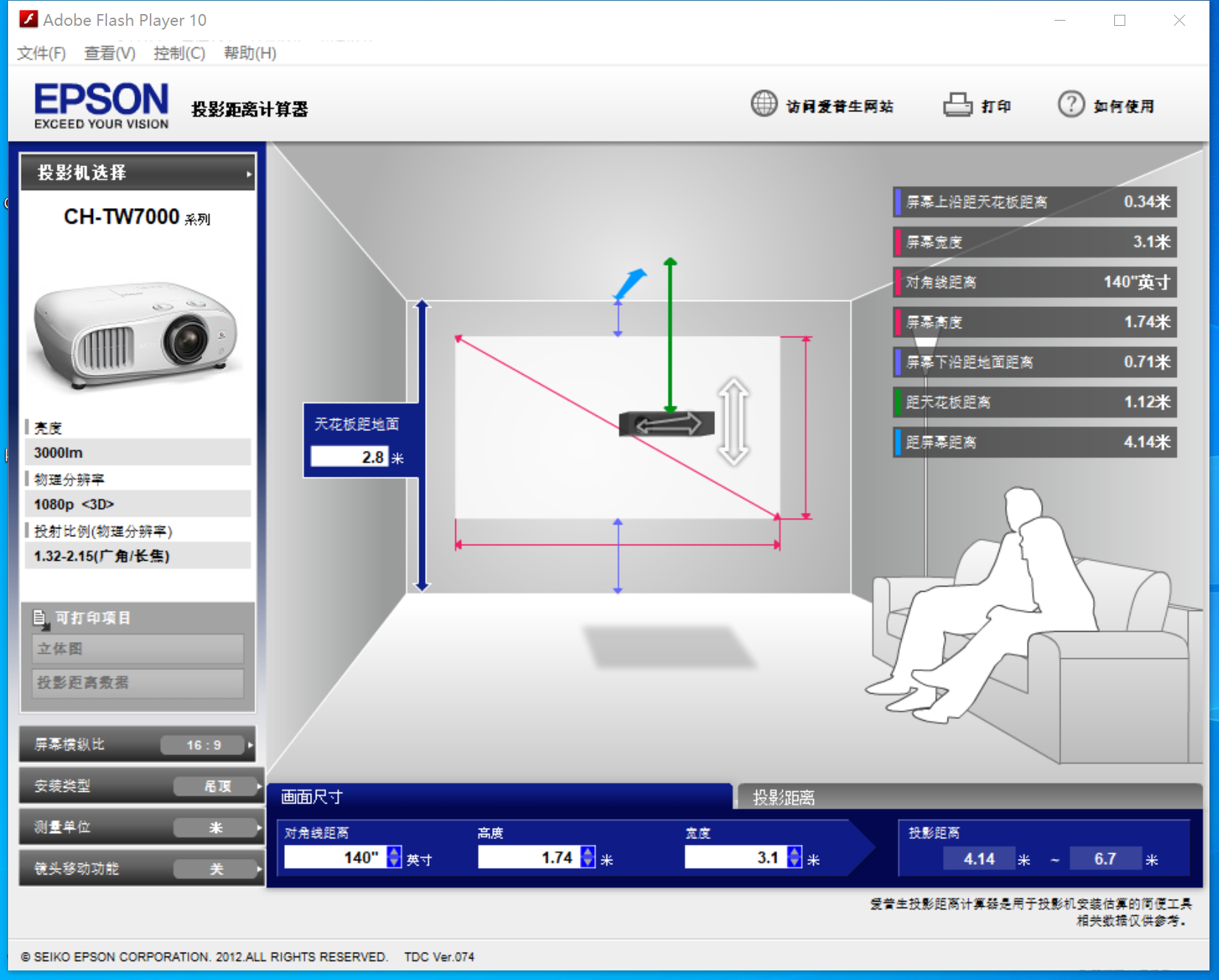

下面就是根据测试数据，确定投影画面大小，以及幕布和投影机安装具体数据和空间位置，去爱普生官网下载了官方的投影距离计算器，选定TW7000，把房间高度输入，确定画面投射尺寸、安装位置和空间布局。

这里我详细解读一下这张图，信息是非常丰富的，投影尺寸140寸，投射距离是4.14-6.7米，实际我们墙对墙的距离是4.556米，记住一点投射距离是投影机镜头到幕布的距离，要扣除机身以及后部接线空间，画框幕上墙后也不是彻底贴着墙的，提前查阅爱普生TW7000的说明书，查到机身宽度是330毫米，再预留80毫米后部接线和画框离墙的空间距离，剩下的净投距还剩4146毫米，刚好就是这时候的极限投距，140寸完美，没有一分一毫的浪费。



画面下缘离地留了710毫米，主要是考虑到要布置悬空电视柜，中置和功放都要要放置在电视柜上，功放一般在30厘米左右高，幕布也选定了影辉的FO，和我现在用的188寸同款，因为画面尺寸比较大，影辉FO的增益是1.65，也可以改善画面亮度表现，新款FO升级了幕料材质，标称可视角度有所提升，FO边框有8厘米，空间布局没问题，不会有冲突。

画面宽度是3.1米，记得上面说过的幕布背景墙宽度3.66米，也就是说幕布两侧每侧留给音箱的宽度只剩（366-310）/2=28厘米，尊宝S807的宽度是19.1厘米，也摆放得下，还稍有富裕，低音炮就暂时摆放不下了，最终决定把低音炮摆放在沙发旁边，需要提前把低音炮信号线和电源插座预埋好。



同时得益于TW7000有大范围的四向镜头位移，投影机的安装位置就不用精确计算，普通吊投就行，因为爱普生官方的投影计算器没有镜头位移数据，这里我用镜头参数一样的TW6700也算了一张图，正视图的灰色框都是镜头位移范围，我这边吊投也只需要小幅的垂直镜头位移和镜头不居中造成的细微水平位移就够了。

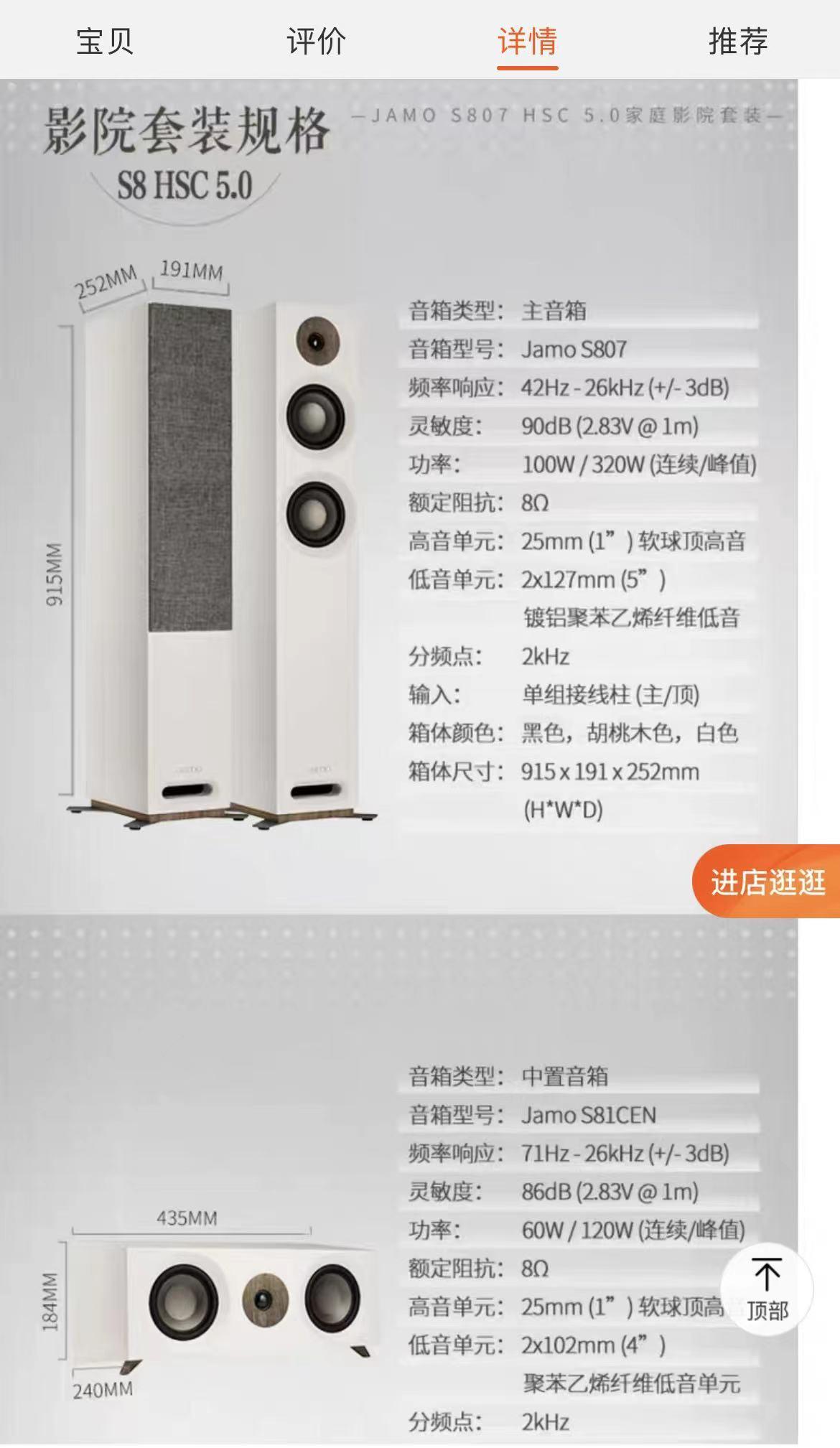

尊宝S807这套箱子是我最近几年每年都在推荐的音箱，属于性价比最高的落地箱，这次搭建5.1.2的杜比全景声影院，主箱就是S807，中置S81C，环绕S801，低音炮S808 SUB，这些都是标准配置，顶置音箱选用的是尊宝吸顶音箱6.5CS，客厅计划中央空调，有吊顶，吸顶音箱布局更加方便，也更加美观，尊宝6.5CS是同轴两分频设计，8欧88DB灵敏度，和S807是非常搭配的。



设备购买

方案确定了，设备的购买也是一个历时一年的过程，最开始就需要购买的就是音箱线、HDMI线，因为低音炮需要放置在沙发一侧，还需要提前买一条低音炮线。

音箱线购买的是秋叶原的200芯， 需要提前预埋的就是2个后环绕线和2个顶置线，考虑到50米可能不够用，购买了100米，最后用完略有富余。

低音炮线买的秋叶原的成品同轴线， 长度15米，从电视柜预埋到沙发右侧，留有一点富余。

HDMI线，记得我几年前就说过，超过5米的HDMI线我都推荐光纤HDMI线， TW7000只有2.0版本HDMI接口，目前使用2.1版本接口的投影机只有极少数高端机才有，我这个朋友几乎不会有换机器的需求，再加上当时HDMI 2.1线贵得多，最终还是选择了白嫖我闲置的20米菲伯尔UltrePro 2，为他省了几百块钱。如果现在我肯定推荐2.1版本的线， 价格也很合理了。

爱普生TW7000首选渠道亚马逊海外购， 我就一直帮忙盯着价格，毕竟最近2年都没有好价了，好在2022年黑五的时候终于等到了还算好的价格，虽然比不上曾经的史上最低，含税7778元到手的价格也非常不错，只是发货实在是太慢，足足等了2个多月才收到，好在没被砍单。

尊宝S807直接从京东购买，一直等到了双十二的时候才下单，买早了没地方放，双十二的价格也做到了和全年最低价持平， 购买的S807+安桥SR494吸顶套装，到手价格10985元。S807的双5寸单元，8欧90DB的灵敏度，属于很容易推动的箱子，只是用入门级安桥SR494来推动，也基本够用了，这一套的价格是真便宜，个人意见，性价比最高的杜比全景声家庭影院，基本没有之一，多说一句，记得买白色，白色颜值最高。

高清播放器，购买了我推荐过无数次的芝杜Z9X，搭配蓝牙遥控器，到手价格是1210元，这台机器的优点说过无数遍，几乎全格式支持，还有漂亮便捷的海报墙，同款我也在用。

对了，还有一套投影机挂架，最终也选择白嫖我闲置的爱普生原厂挂架，型号是CHF2500， 这套挂架我本来是计划给我的爱普生TW8300W用的，后来机器出掉了，全新未使用过的挂架还留着，这套挂架无论从设计、做工还是用料，都非常下本，1000块钱以内的挂架没有一个打得过它，我一直舍不得出，这次被他白嫖走了，又为他省了一笔钱。

幕布因为是非标准尺寸，找的影辉代理商从工厂定制， 这个代理商也是一个认识多年的发烧友好友，算是刷了我的脸卡，最终给的出厂价，自己承担运费和搬运上楼费用，140寸定制FO画框幕到手价3400元，比淘宝价格低得多，对于这么大尺寸的定制高增益幕布来说，性价比非常高。

至此，所有设备都已经就位，最终的总价是24033元，比起开始时预估的28000元省了一些，比两台iPhone 14 Pro Max 1TB略便宜一丢丢，算是达成了我文章标题的目标，用2台iPhone的钱组建一套高品质家庭影院系统。

开箱安装

所有设备就位之后，剩下的就是安装调试了，家庭影院最终的效果呈现，我的意见，设备占7成，调试至少占3成甚至更高，并不是装好就完了，还有复杂的调试过程，只有调试好的系统，才能完整的发挥出应有的性能。

安装的过程中我顺手就拍了几张产品图，也一并发了吧。

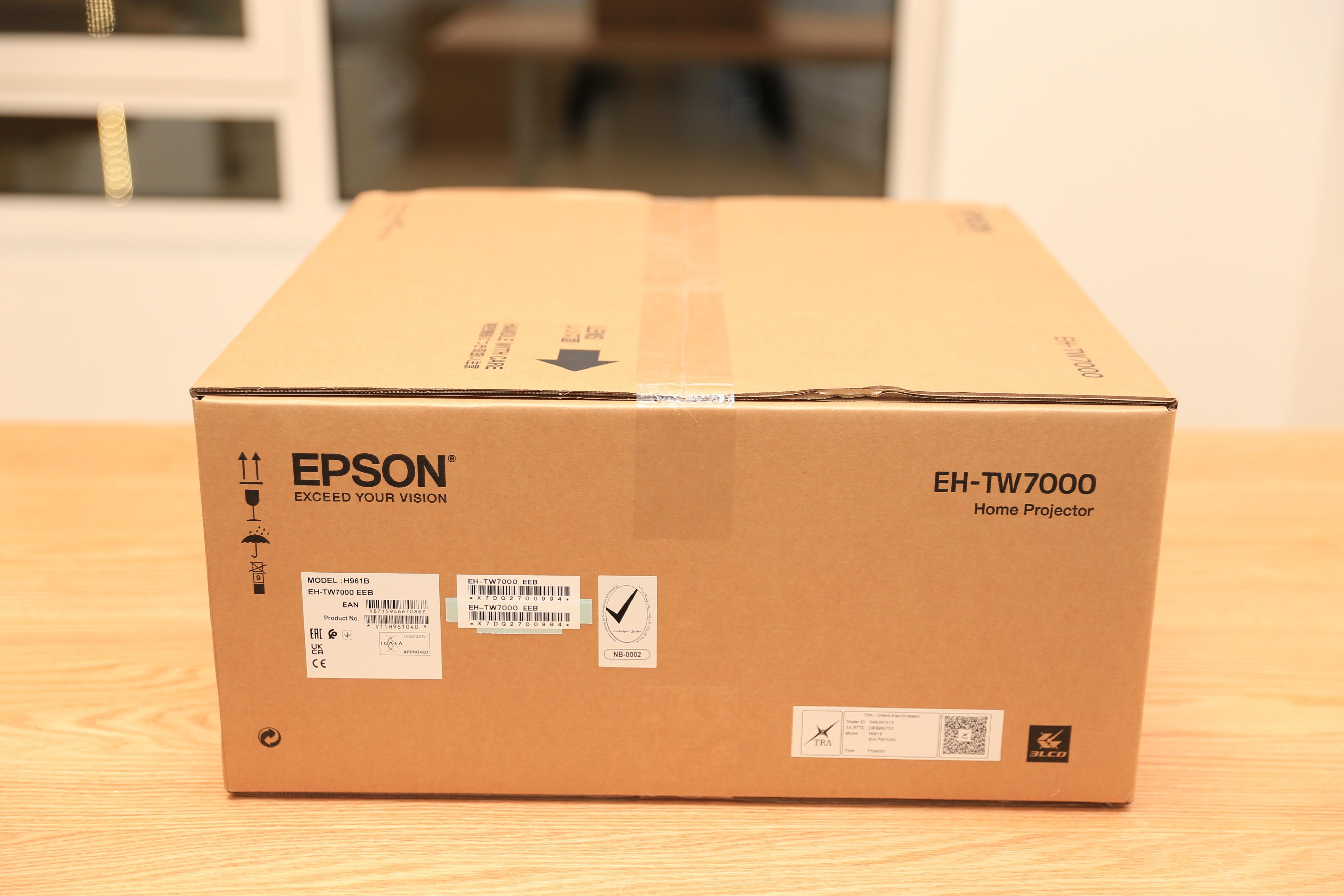

首先就是投影机开箱，德亚发货的TW7000，历时2个多月才收到。

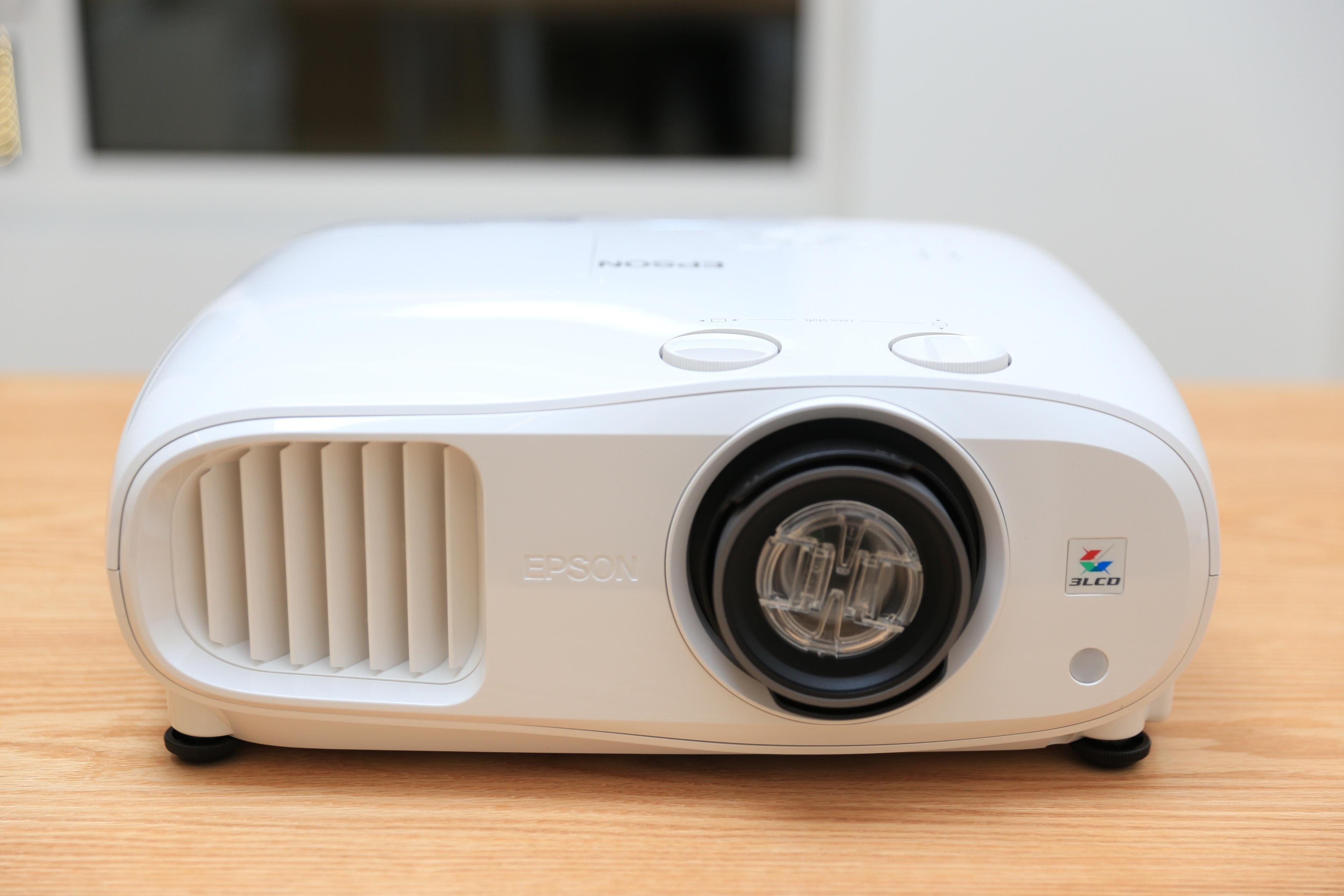

纯白色的外观，还是比较居家的，家电感很强，镜头并不居中，一侧是散热出风口。

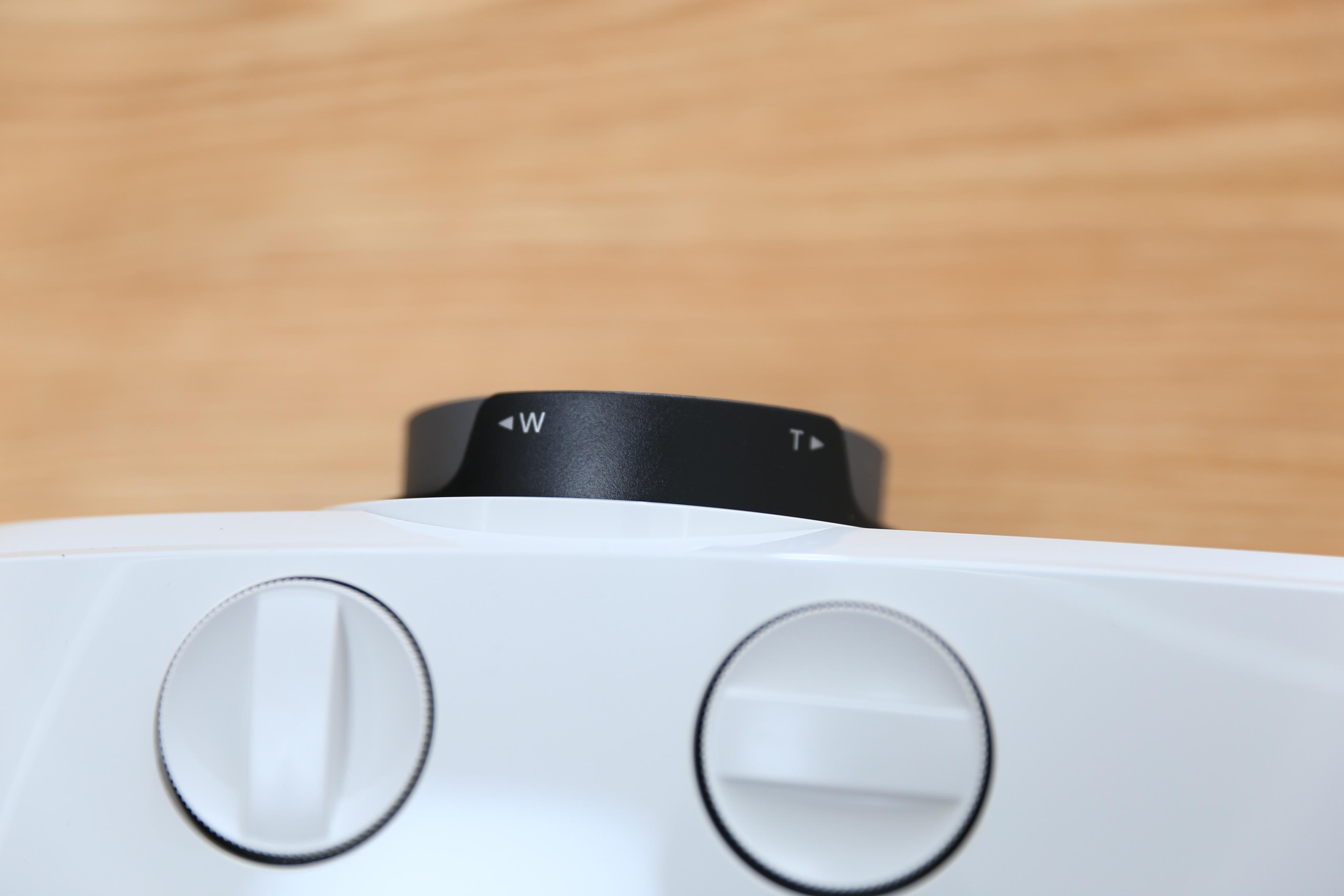

机身顶部两个镜头位移旋钮，TW7000拥有大范围的四向镜头位移，镜头位移功能算是高端投影机的基本配备，可以极大的降低安装难度，没有镜头位移的投影机需要非常精确的计算安装位置。

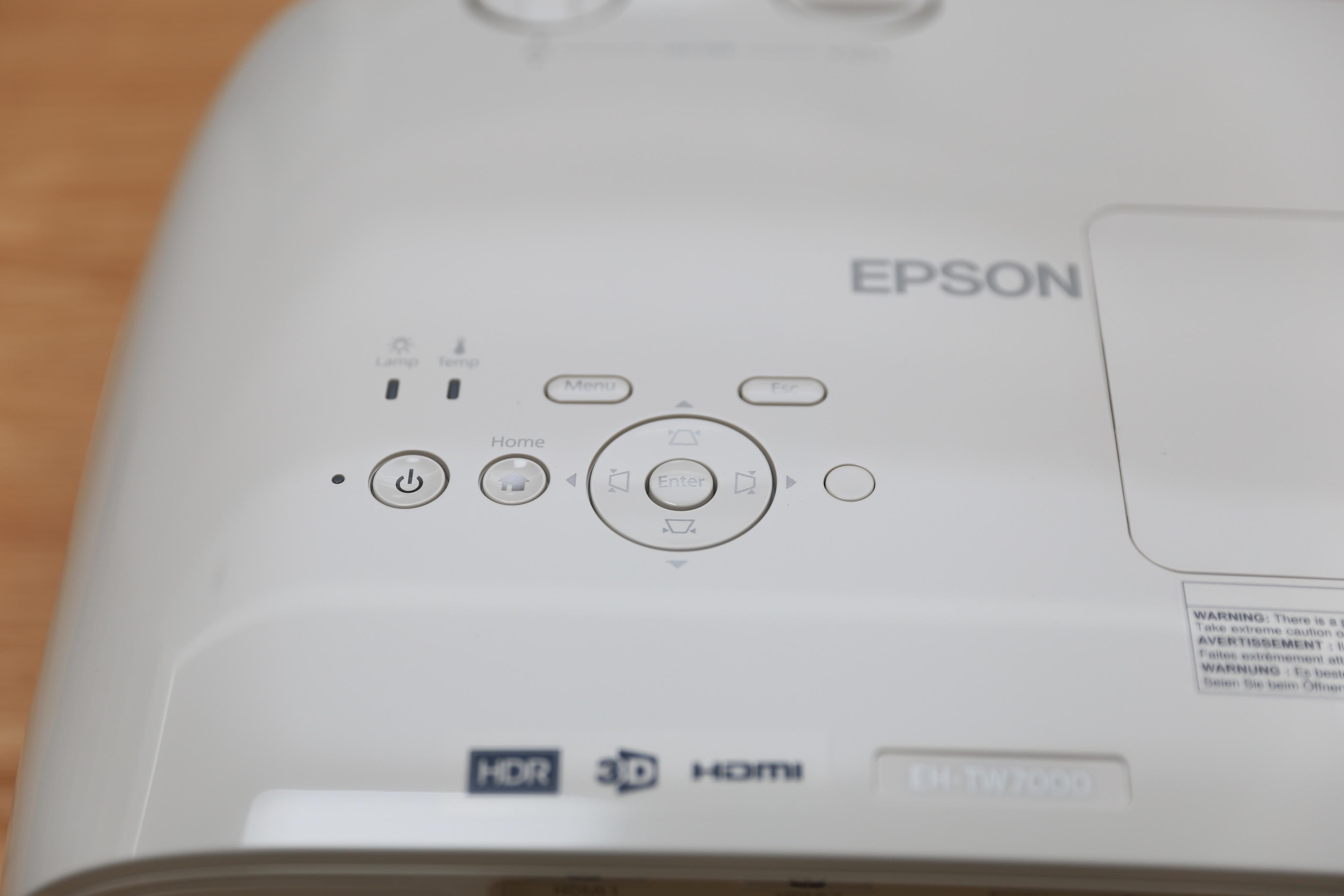

顶部有电源键等操作按键。

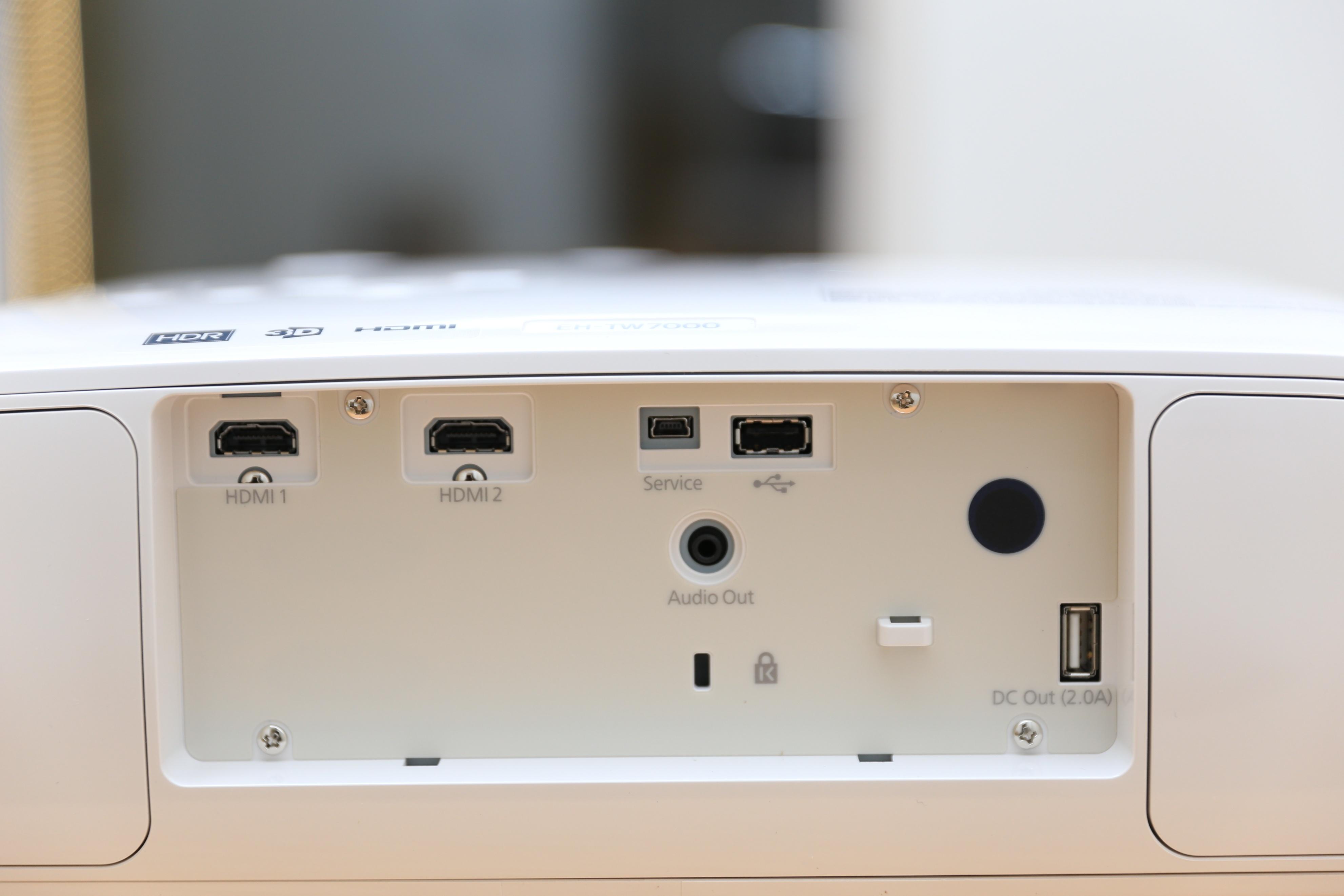

输入接口基本就是2个HDMI，除此之外还有一个3.5mm立体声输出和USB电源输出，对于一台家庭影院机型来说也够用了。

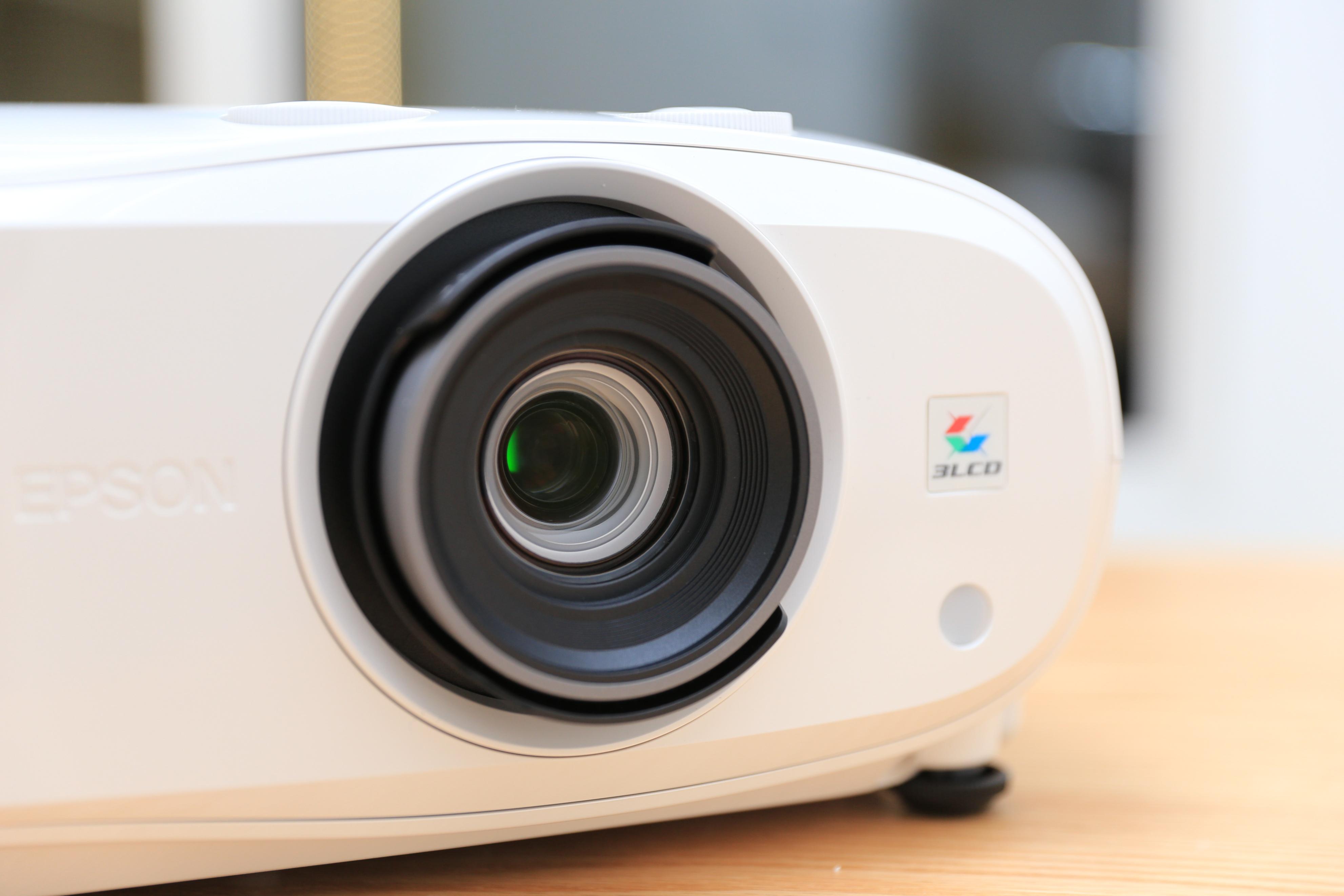

镜头镀膜是绿色，TW7000拥有1.6倍光学变焦，镜头外侧的2个小帽檐是对焦和变焦旋钮，手感还是很顺滑的。

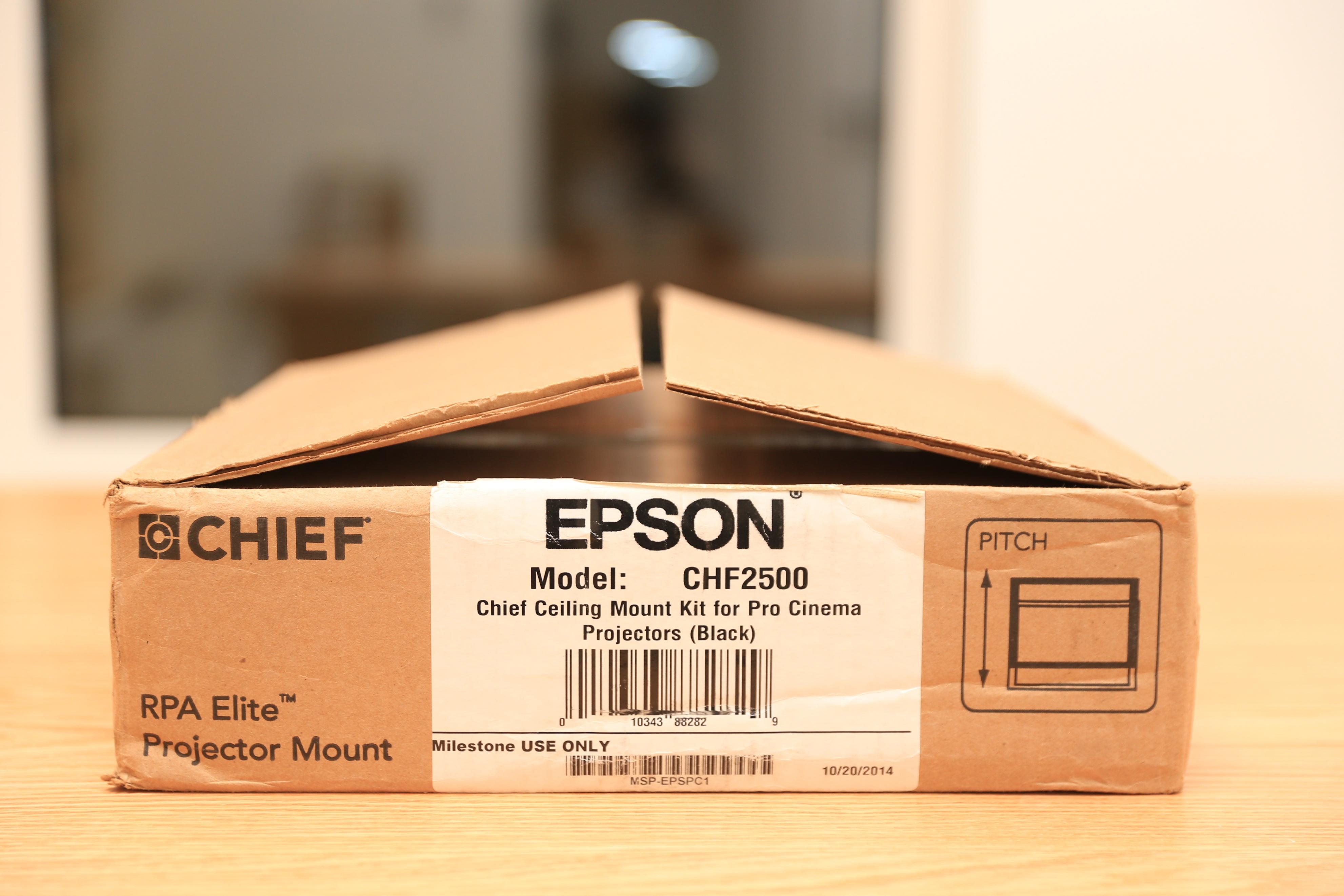

接下来是原厂挂架，品牌CHIEF为爱普生定制的，型号CHF2500，可以看到生产日期是2014年，有点年头了，主要适用于爱普生高端家庭影院投影机，TW6700到TW8400都是能够适配的。

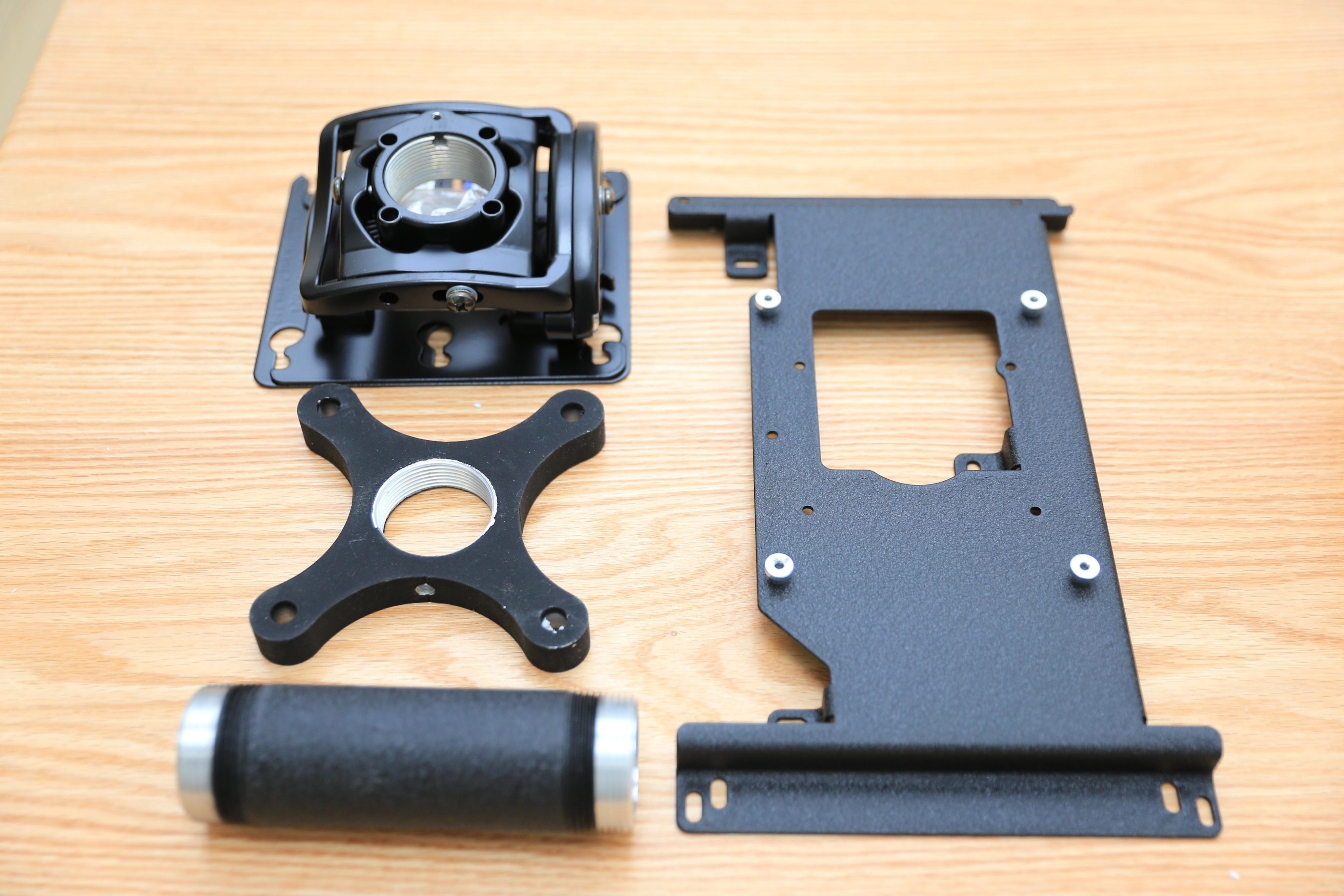

包括安装底座、投影机连接板、多项角度调节机构和吊杆，做工和用料是我见过的最好的投影机挂架，没有之一。

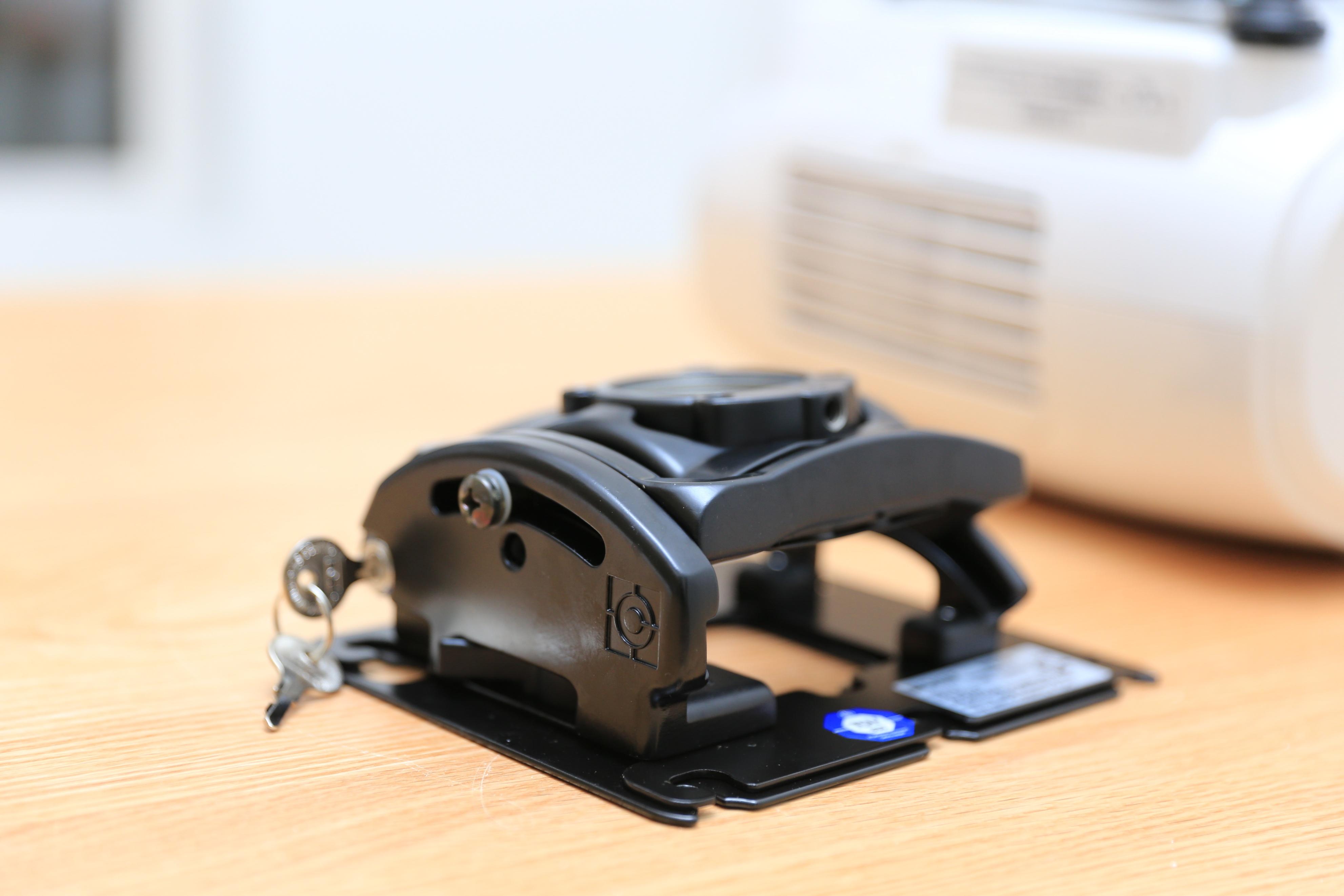

设计非常巧妙的多项角度调节，纯机械结构，挂上机器之后拨动拨杆就能锁住投影机连接板，还带钥匙锁。还能调整四向俯仰、旋转角度调节，做工设计之精妙，让我这个理工男直呼NB。

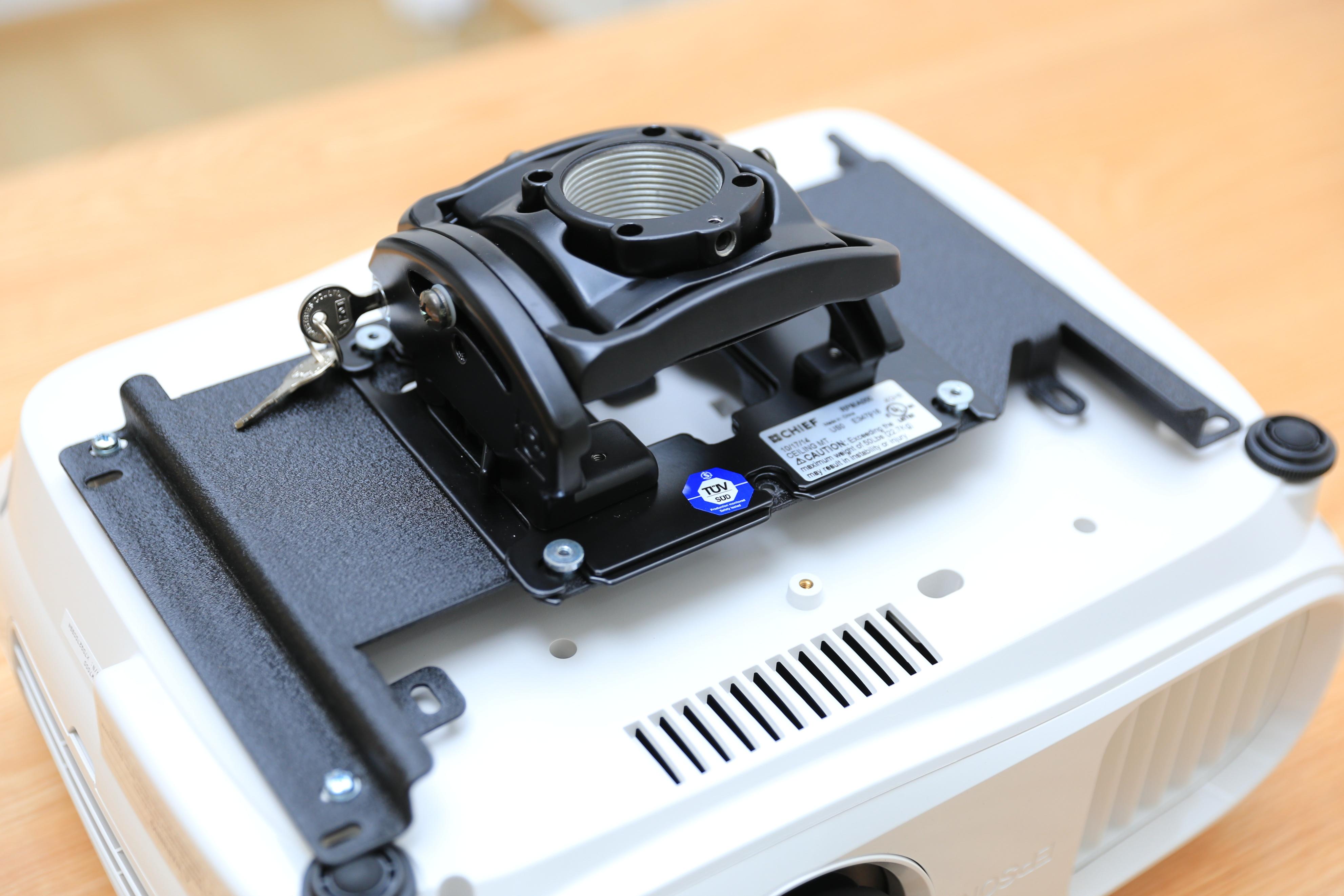

投影机连接板预留的螺丝孔位完美适配TW7000，稳稳当当。

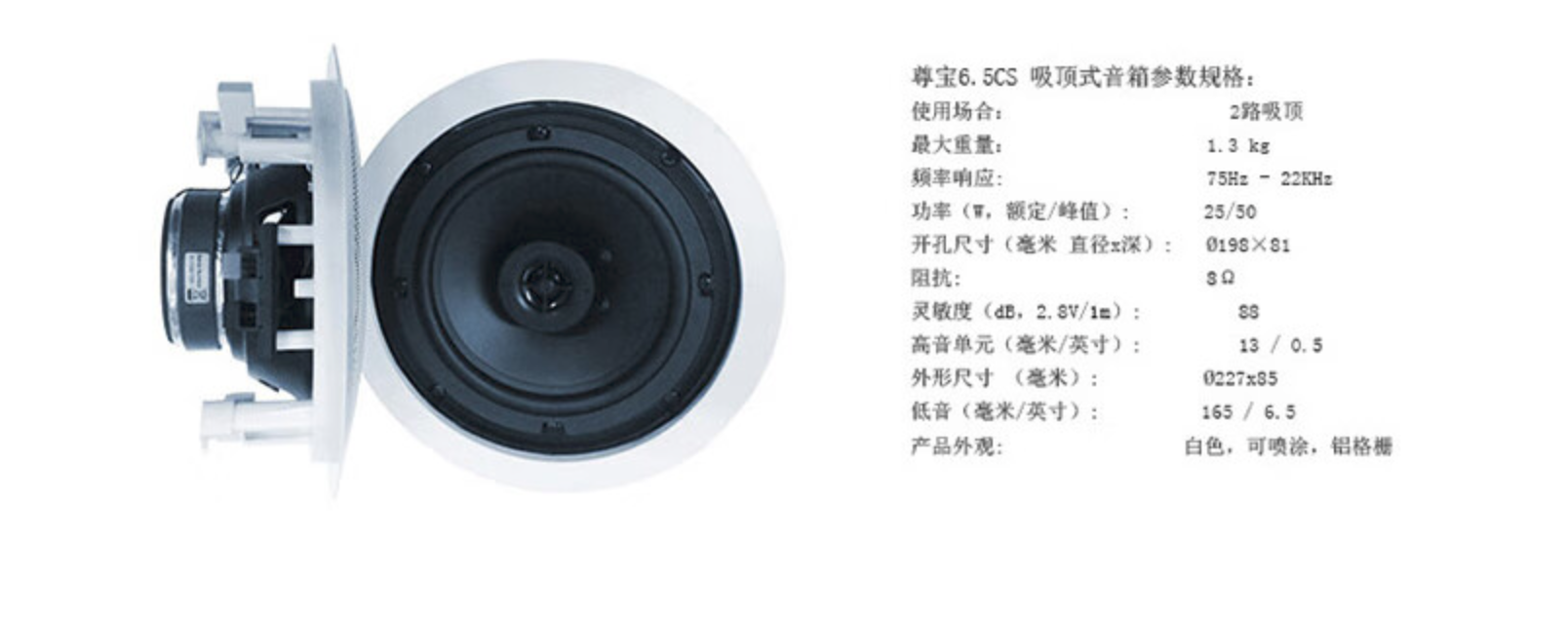

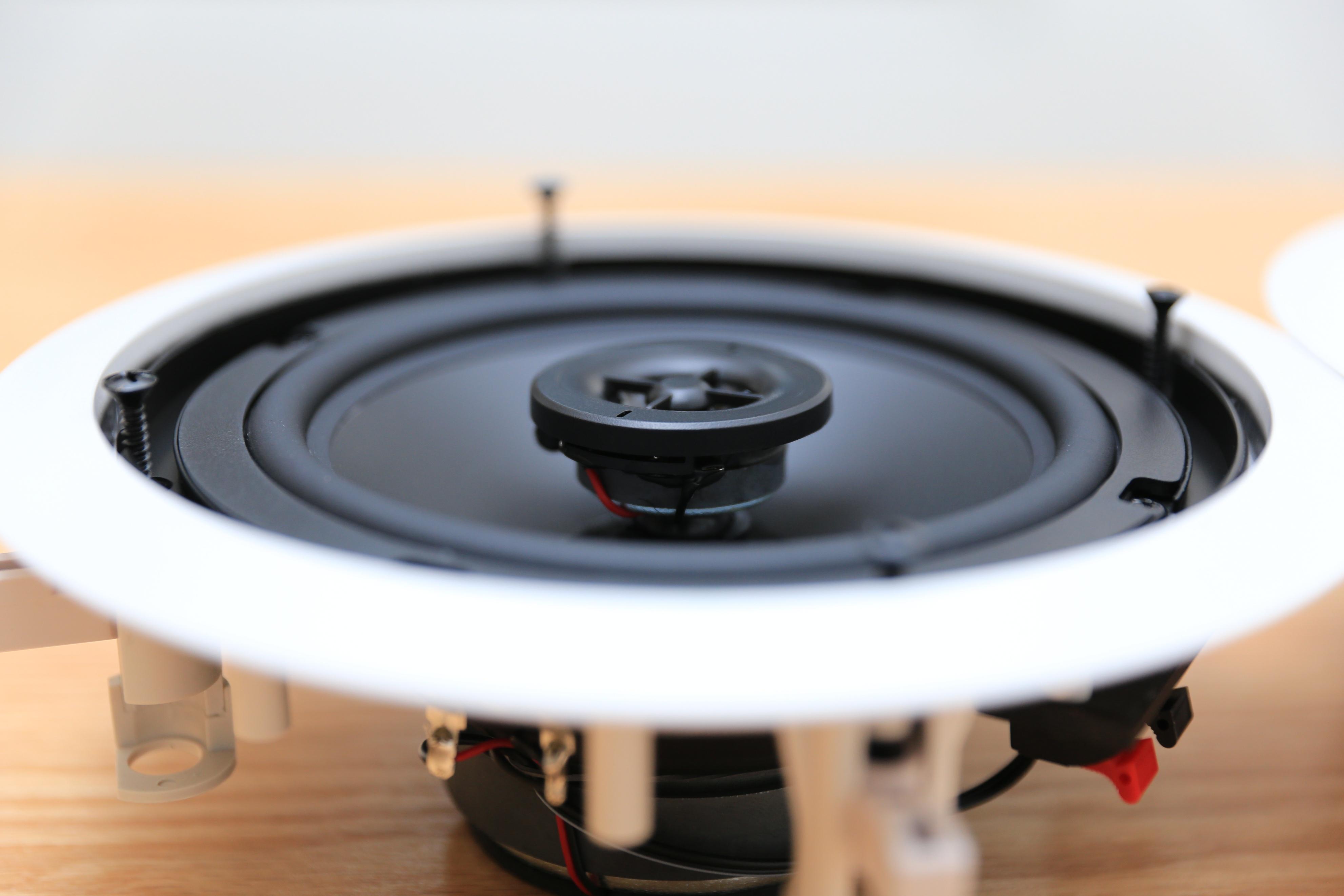

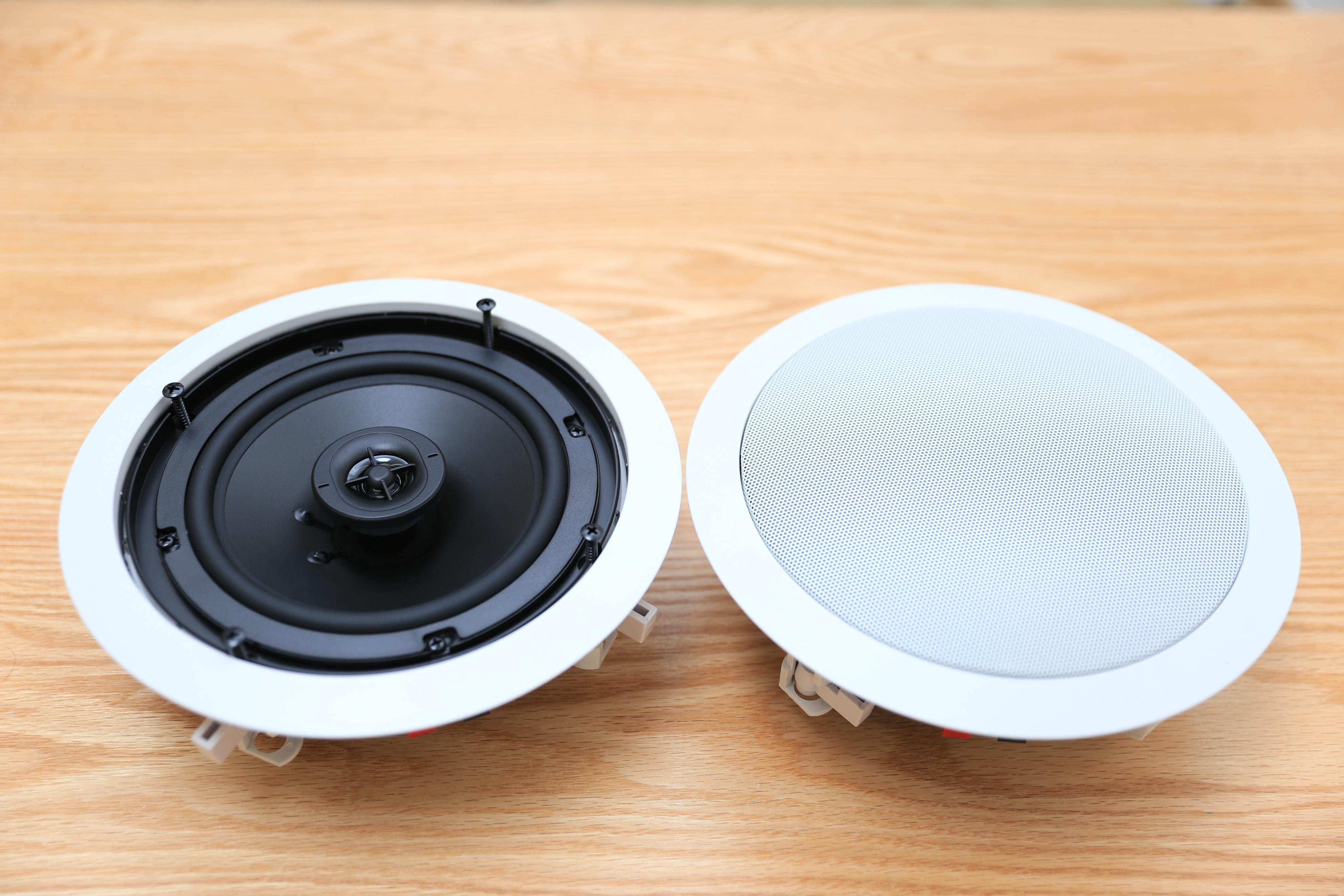

顶置音箱拍了几张图，尊宝6.5CS，使用同轴两分频设计，挂架设计得很巧妙，旋紧安装螺丝的过程中挂架会转向夹紧，做工还是很棒的，这对箱子单买的价格应该就大几百块钱，作为顶置的全景声音箱性价比很高。

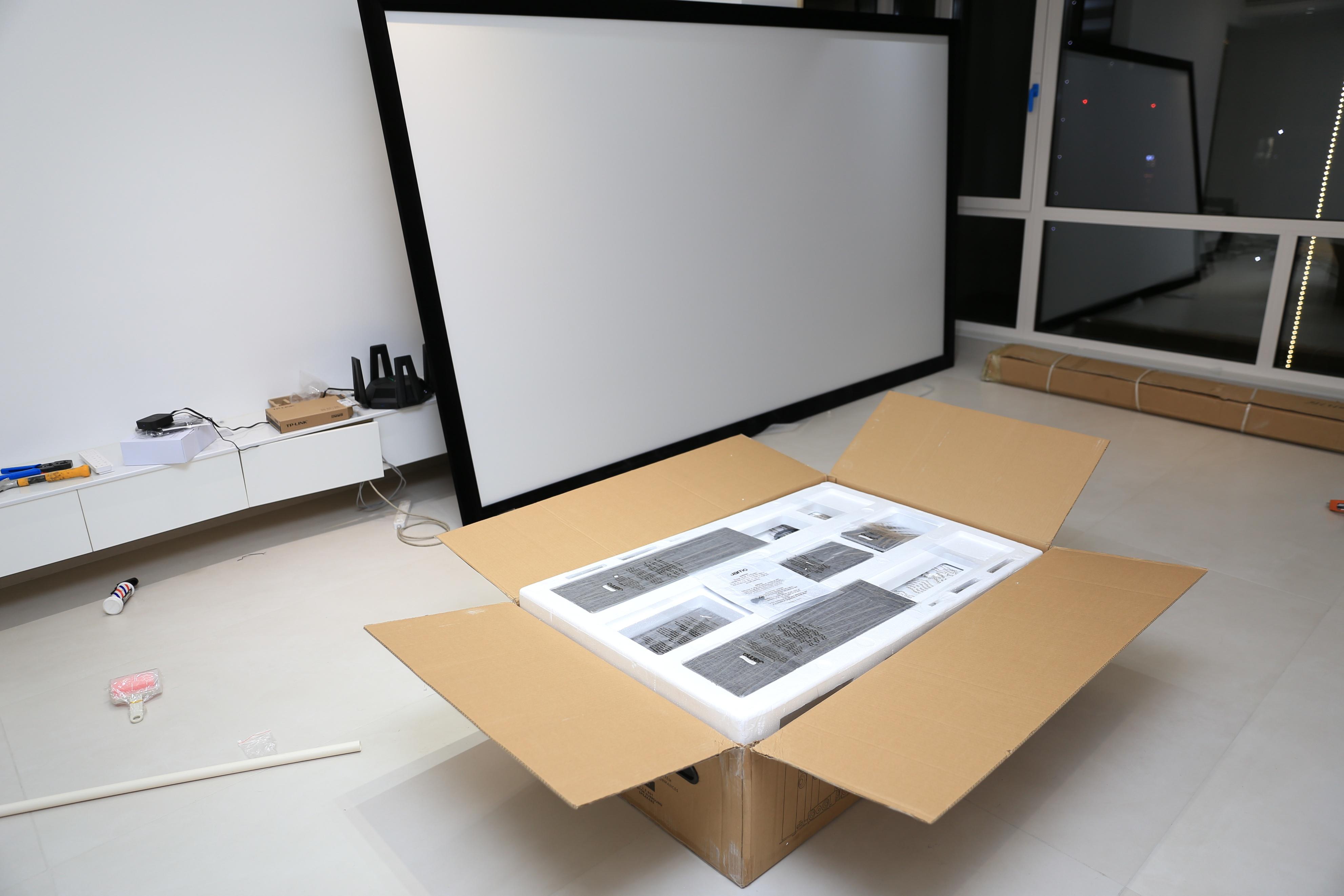

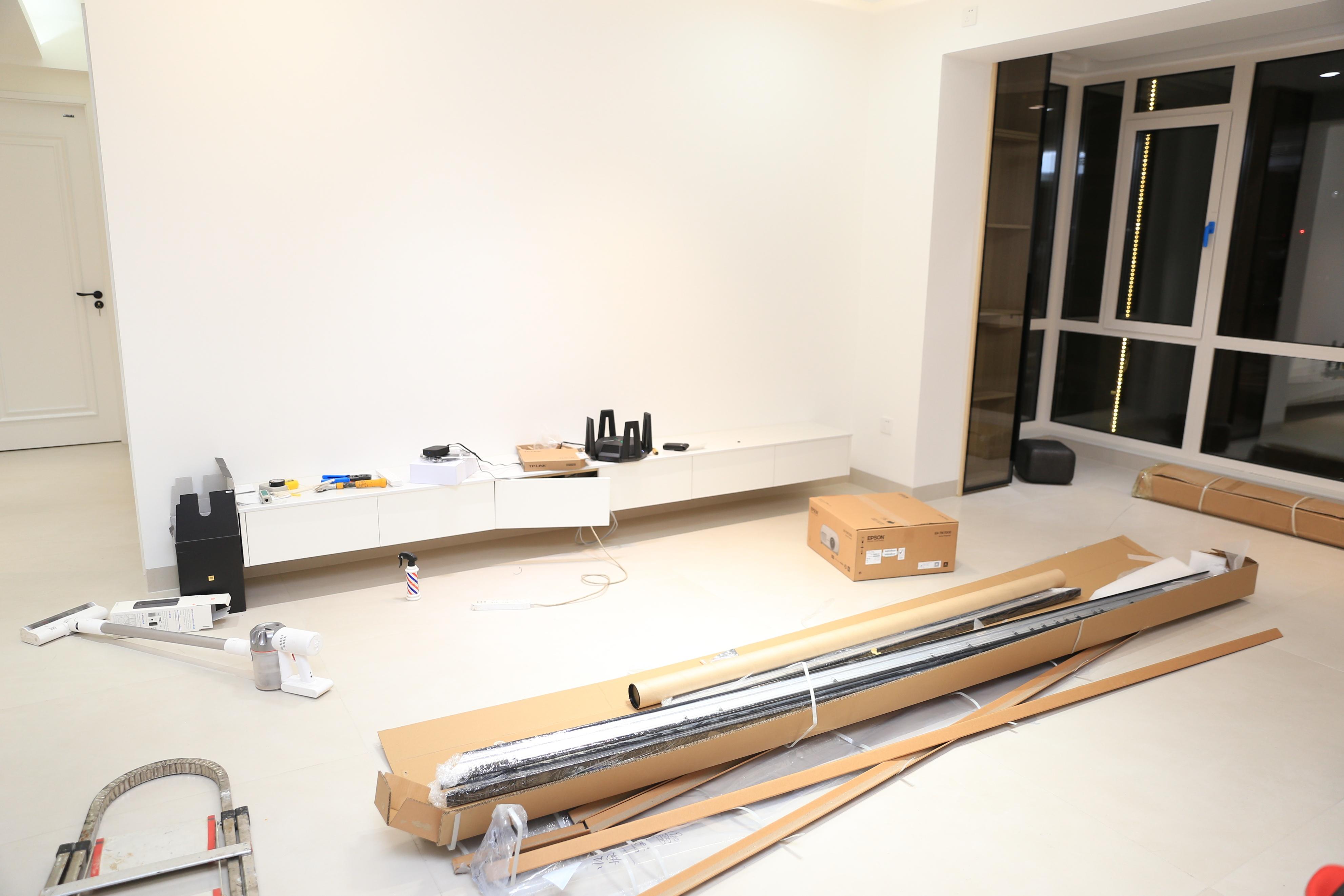

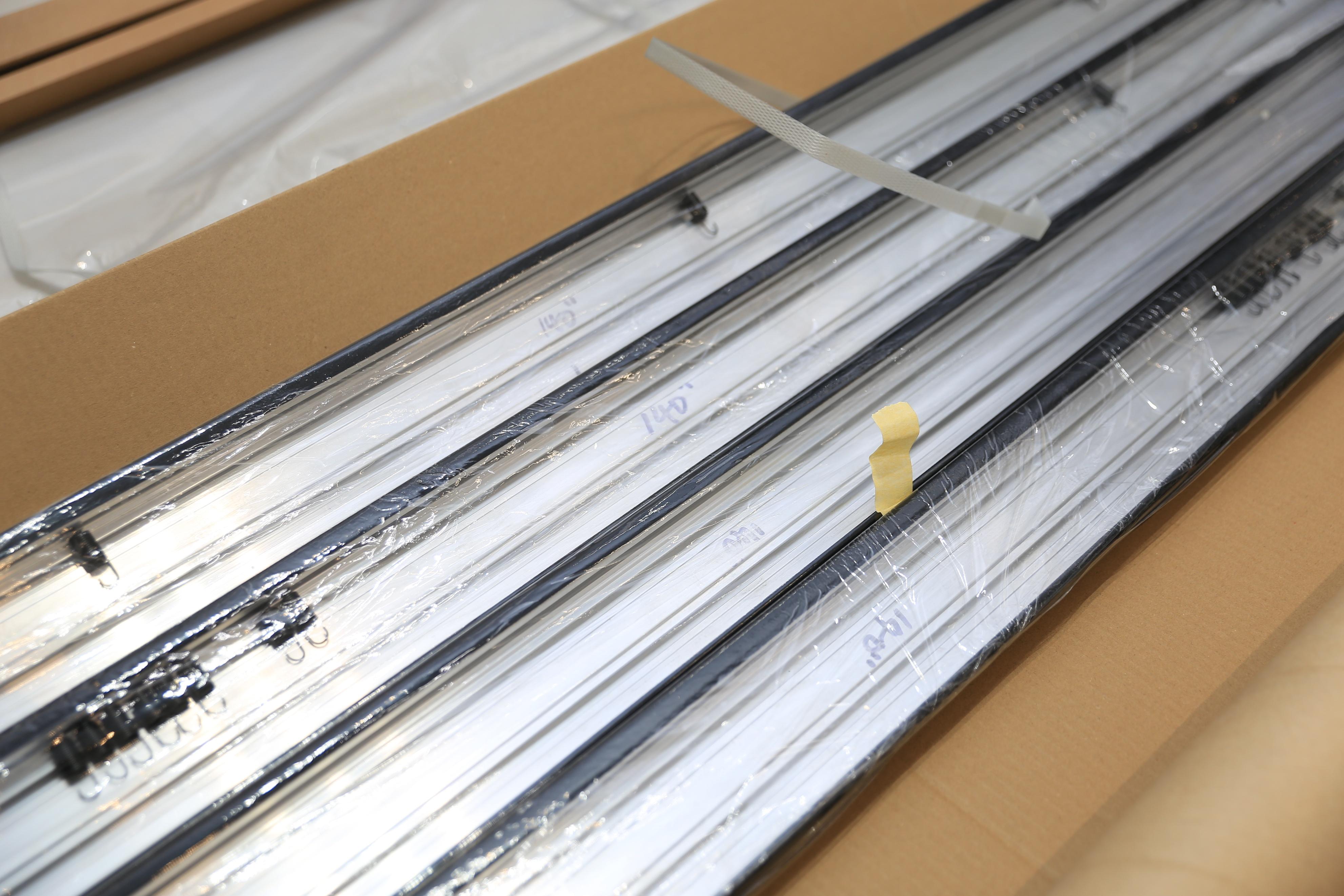

影辉140寸定制FO画框幕的做工和用料完全对得起这个价钱，我个人不会推荐增益太高的幕布，FO标称1.65的增益，再高副作用就会比较明显了。画框幕都是现场拼装的，相比电动幕，运输过程中的占用体积还更小一些。



拼好之后，挂上墙就可以了，只是安装位置要算清楚，最终安装的画面下缘离地是62厘米左右。

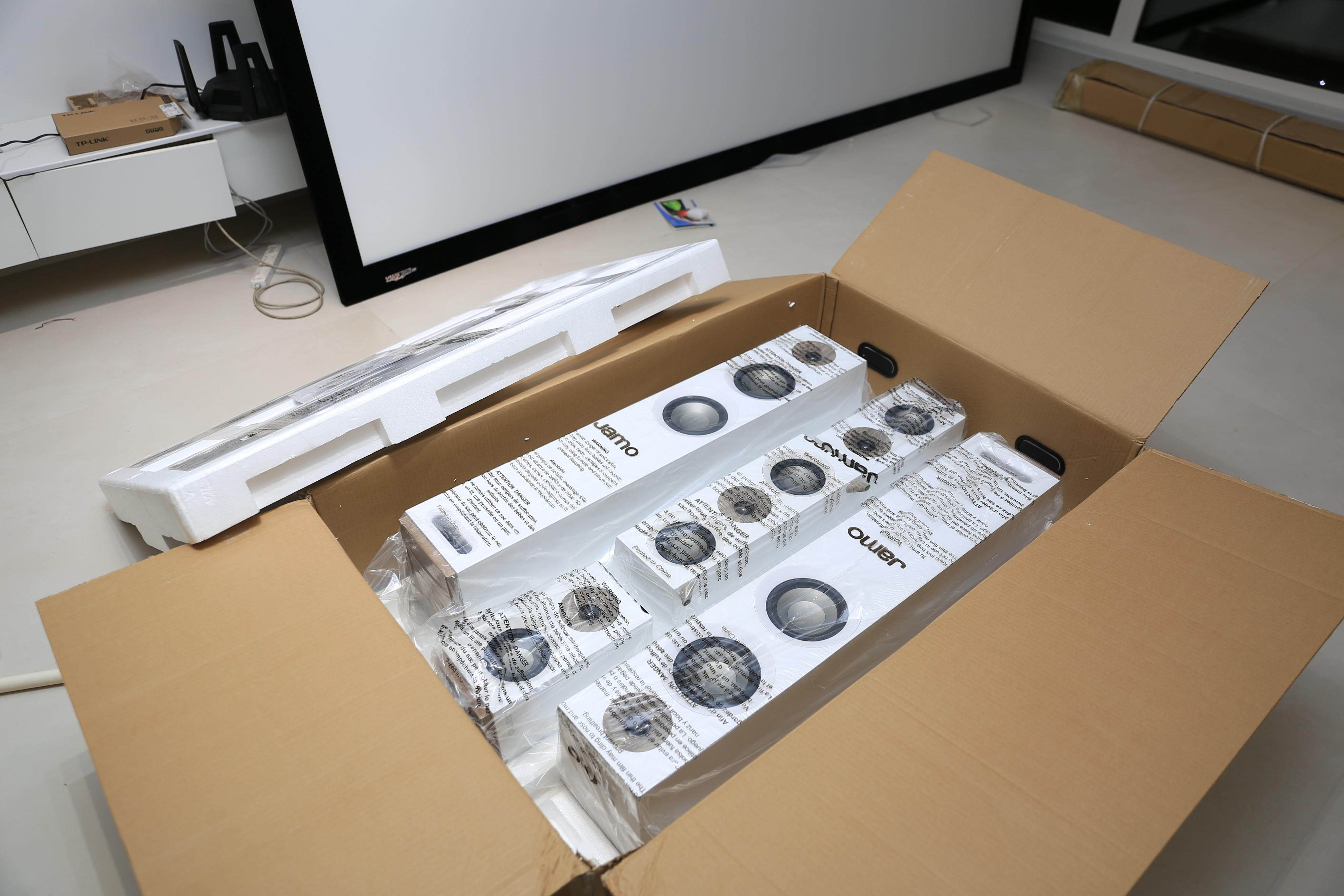

其他音箱的安装就比较简单了，环绕挂墙即可，接下来就是各种接线，尊宝S807全套5.0是一个大箱子，低音炮是单独的箱子。

声音的调试

音频的调试相对而言是比较简单的，客厅党，没有做过任何声学装修，吸音全靠布艺沙发和窗帘，也没有扩散和反射，低音炮的素质也比较一般，声音的调试就跑一下功放自动校准就可以嘞，就没有专门针对低音炮进行精细化调试，说实话这个声学环境是比较糟糕的，主要是这个好朋友是个颜值党，他认为声学装修会破坏他的装修风格。

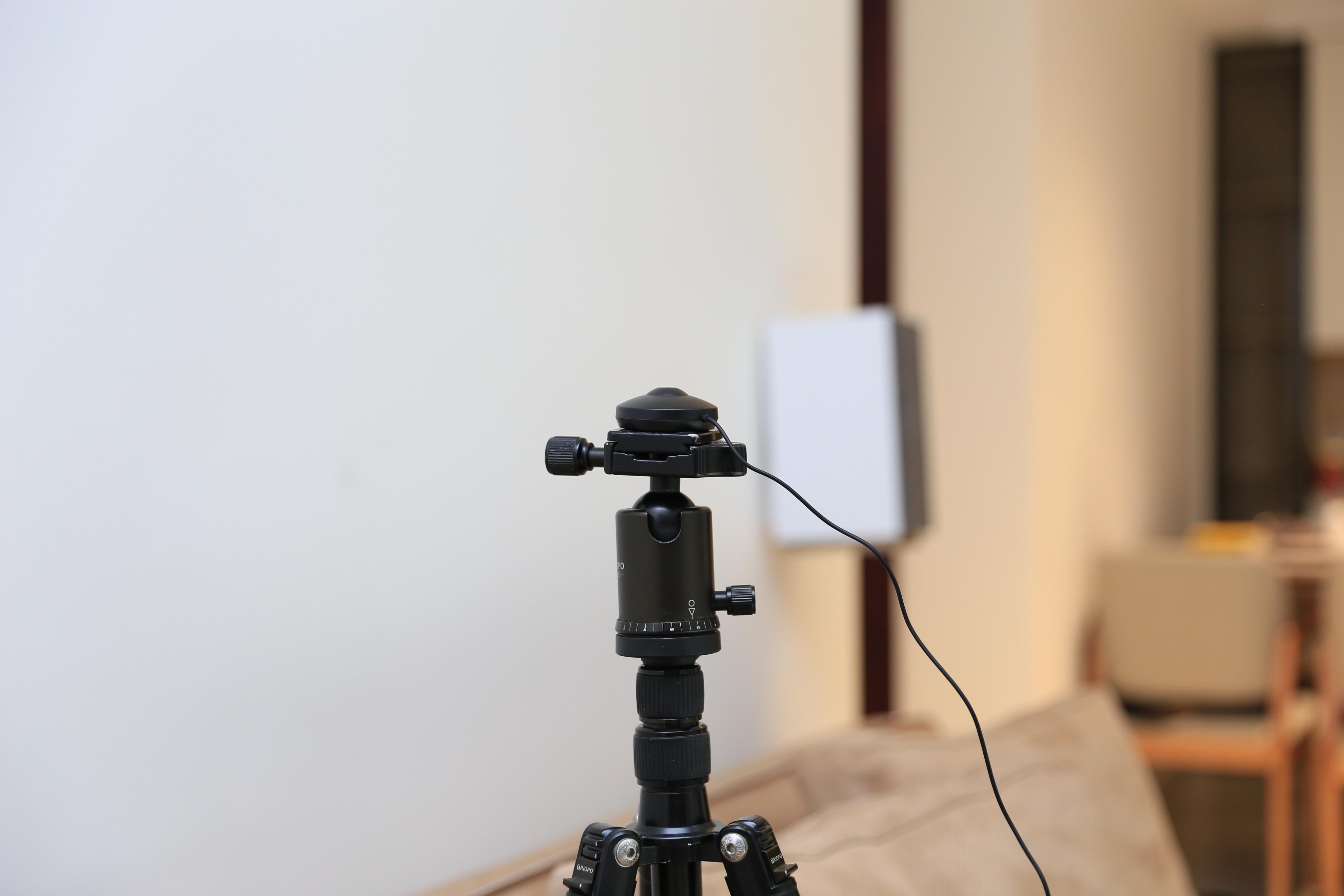

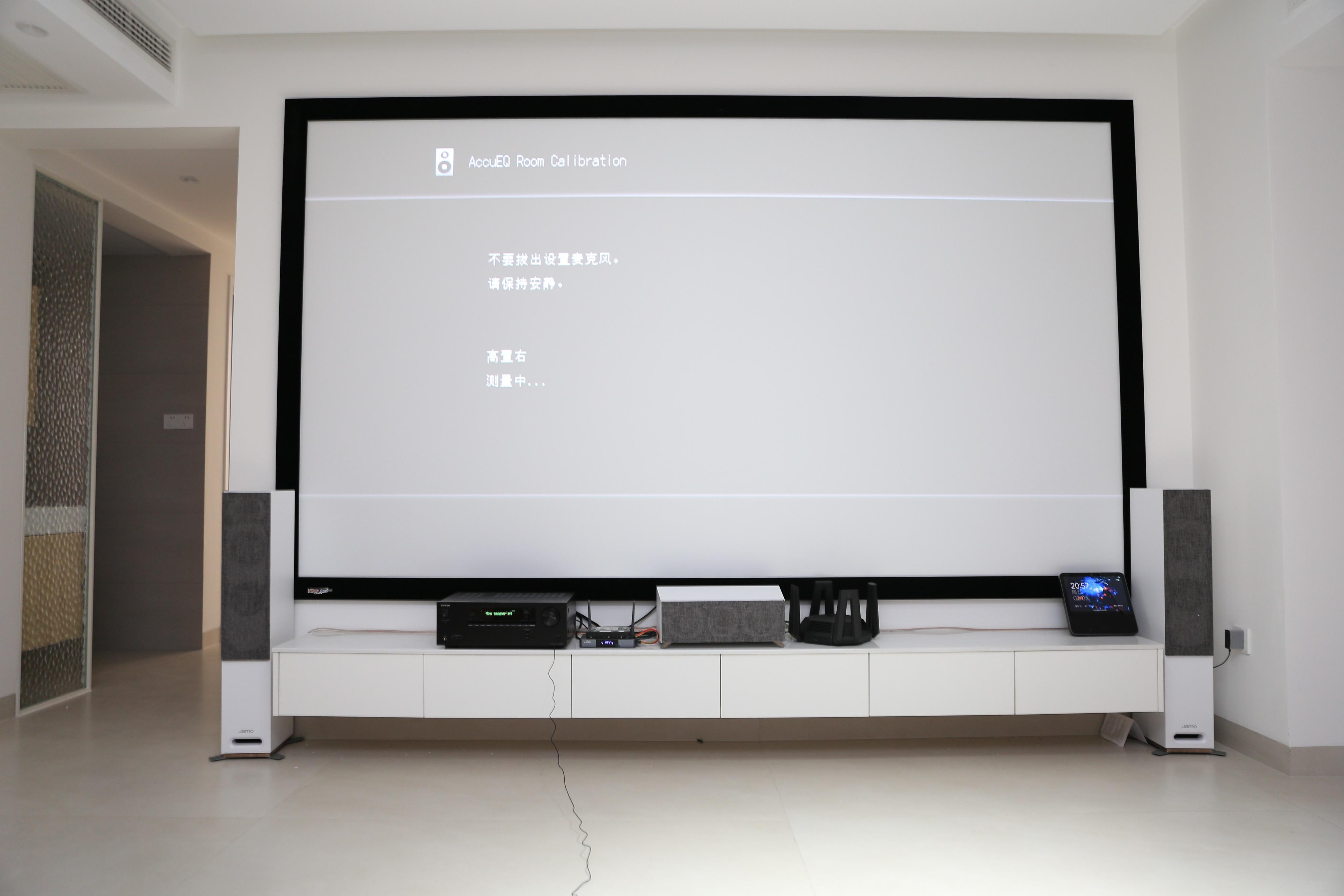

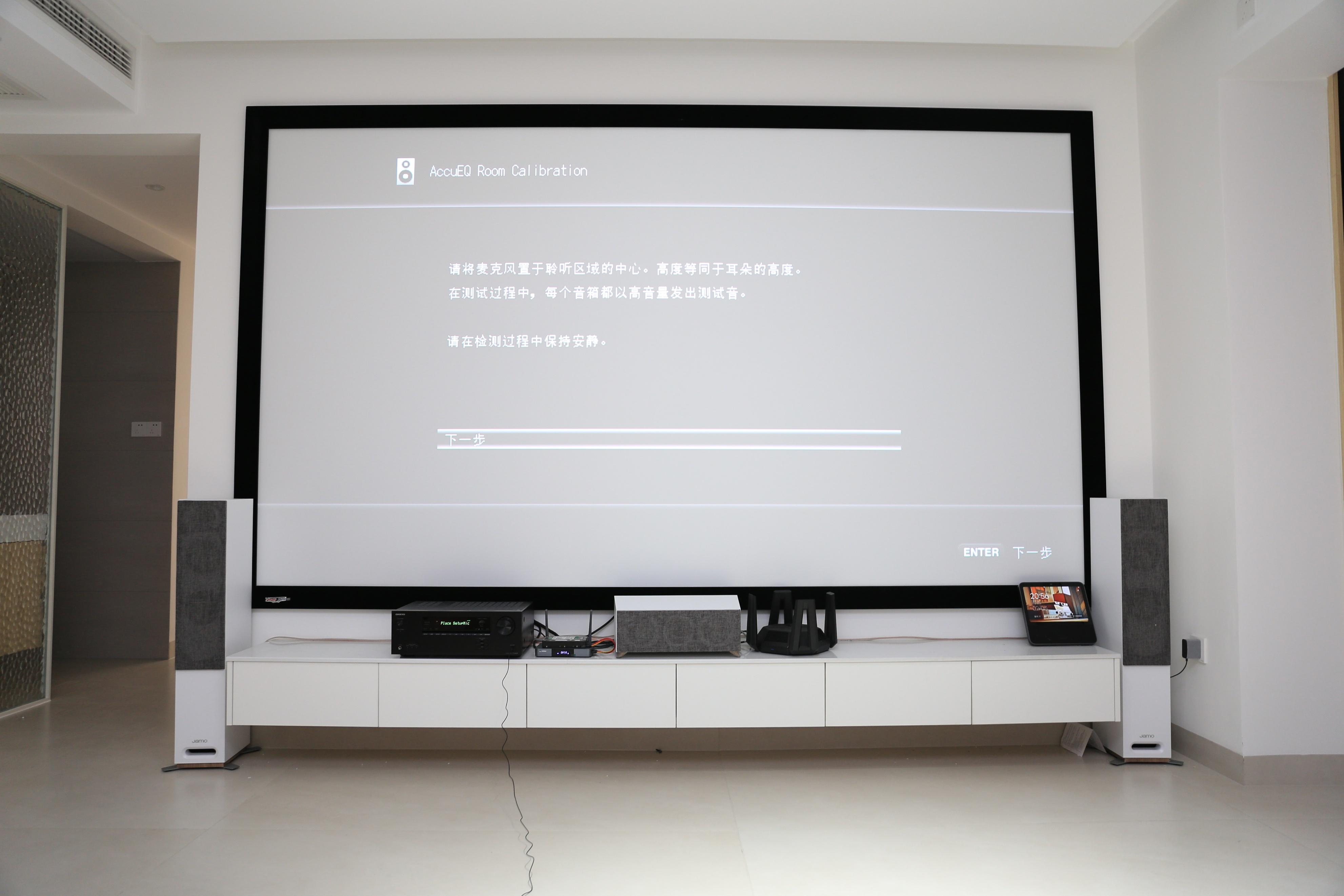

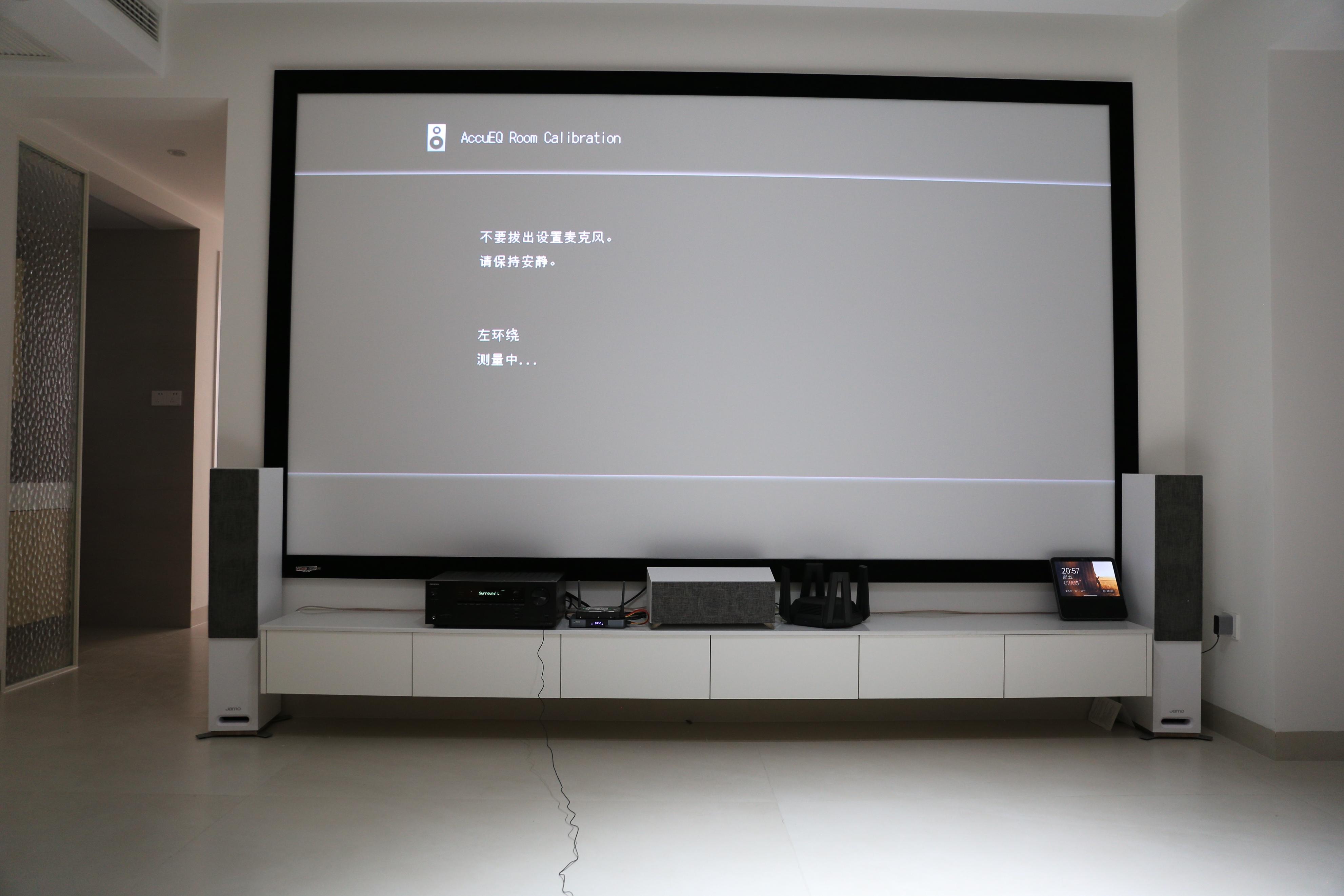

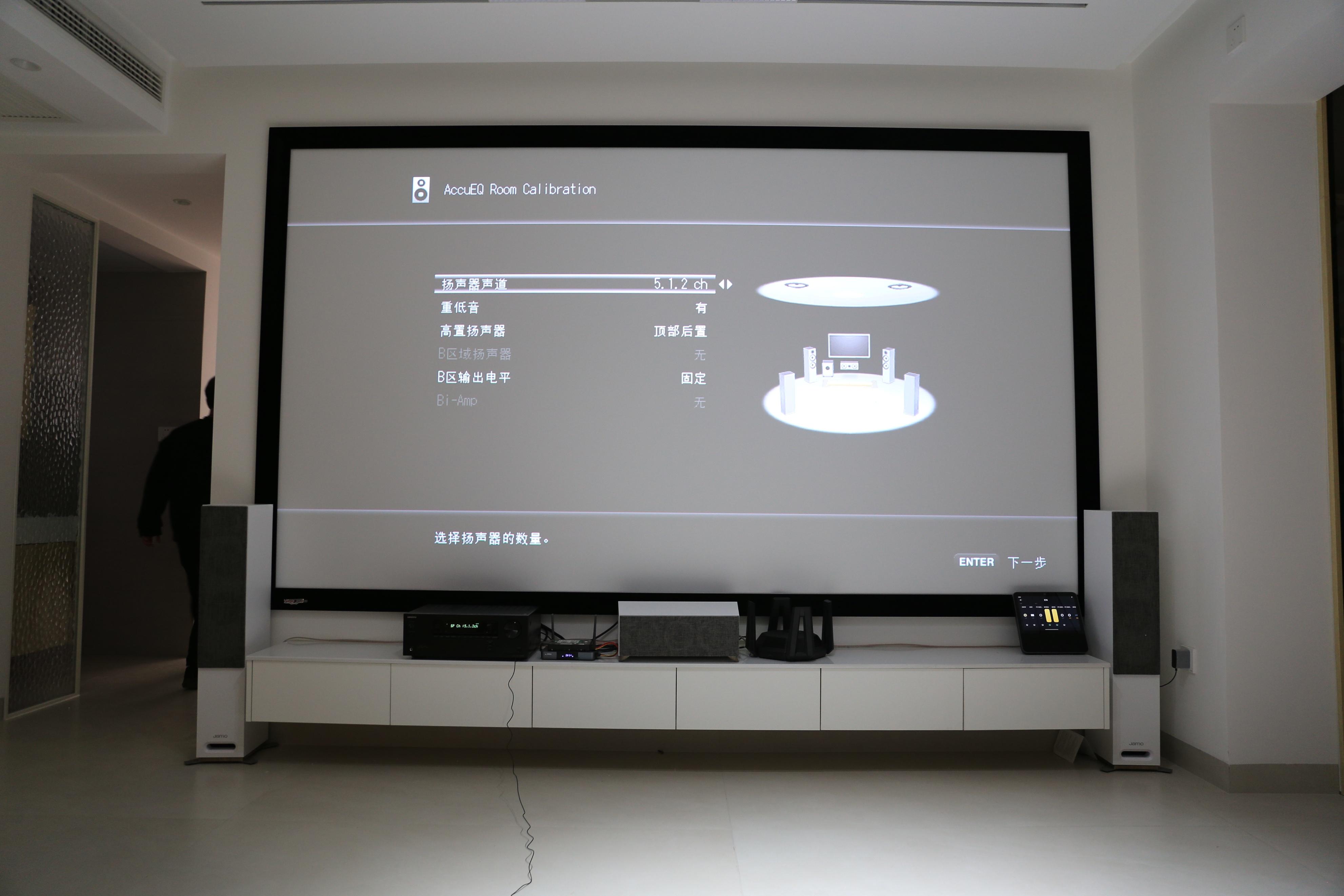

插好测试麦克风，把音箱系统设置为带2只顶置音箱的5.1.2模式，低音炮截止频率设置到THX推荐的80HZ，根据屏幕的提升一路下一步就好了。







整个跑自动测试的过程中，低音炮的音量旋钮放在11-12点钟方向，环境一定要保持安静，跑完测试在适当的手动微调一下音箱距离等参数保存就可以嘞。



投影的调试

视频系统的调试门槛是比较高的，我在几年前写过一篇调试校准的详细教程，奈何难度有点高，评论区好多劝退的，这篇调试校准教程是全网第一篇详细的中文调试校准指南，真的是手把手的教，而在之前，大家都是看一位海外大牛的调教指南翻译版，写得怎么样不好说，但是翻译得稀碎，因为年代久远，其中还有各种错误，看的头大，我写的这篇指南算是抛砖引玉，开启了发烧圈子里调试校准显示设备的热潮，我也说过好多次要从新写一遍更加详细的教程，包括SDR和HDR调试校准，奈何一直抽不出空，写出来受众也是非常小的，就一直鸽到了现在。

惯例，百度标题《投影效果不好？老本手把手教你如何调试校准家庭影院投影机》。

文中的初阶调试是适合每一个人的，几乎没有门槛，没有专业设备虽然没法调色，利用《Super HiVi CAST》和《AVS HD709》这两张调试校准测试碟，凭借肉眼可以把亮度对比度和清晰度矫正到标准，这也是我推荐每一块显示设备都需要完成的，也能够非常简单就完成的。

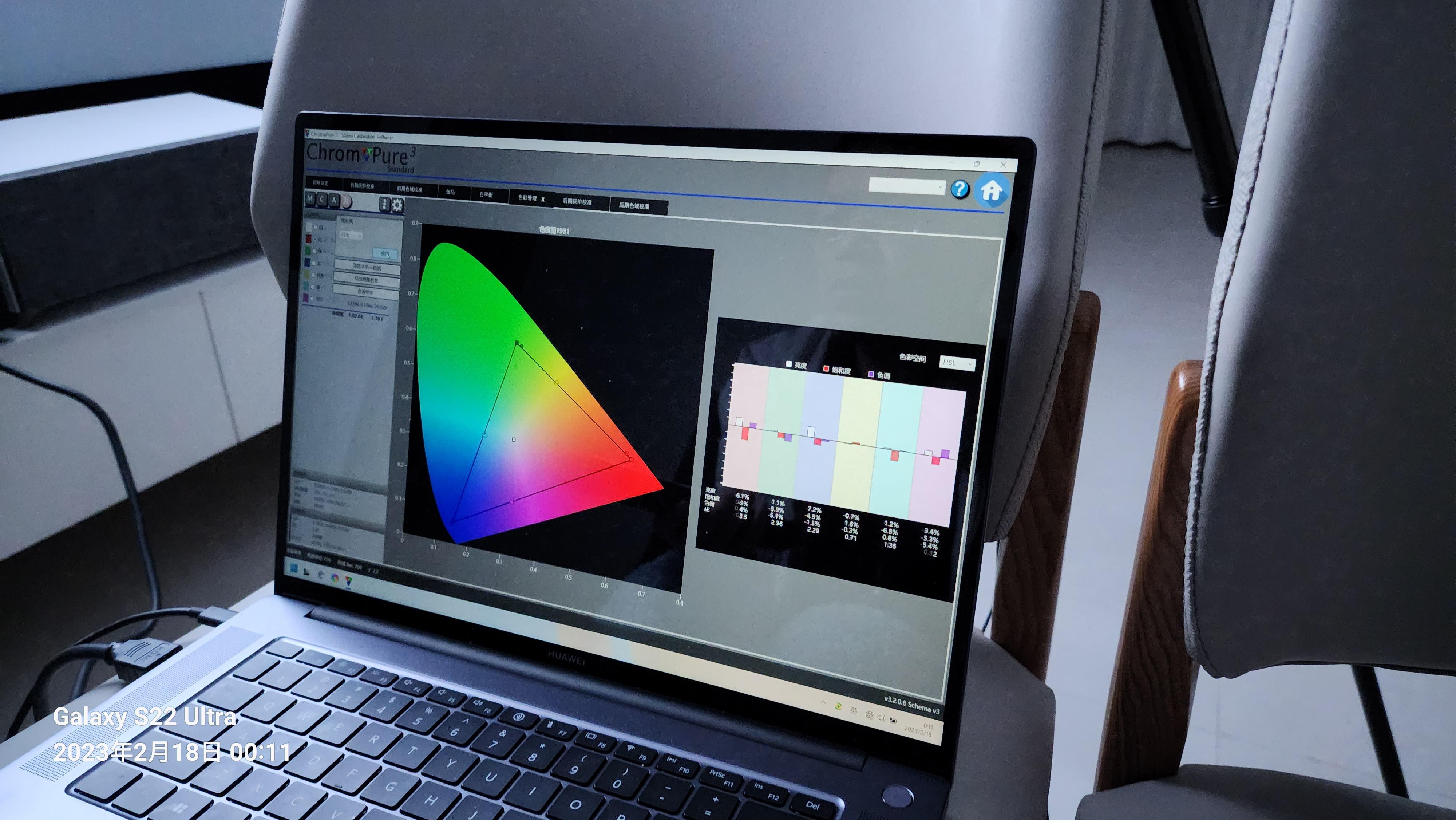

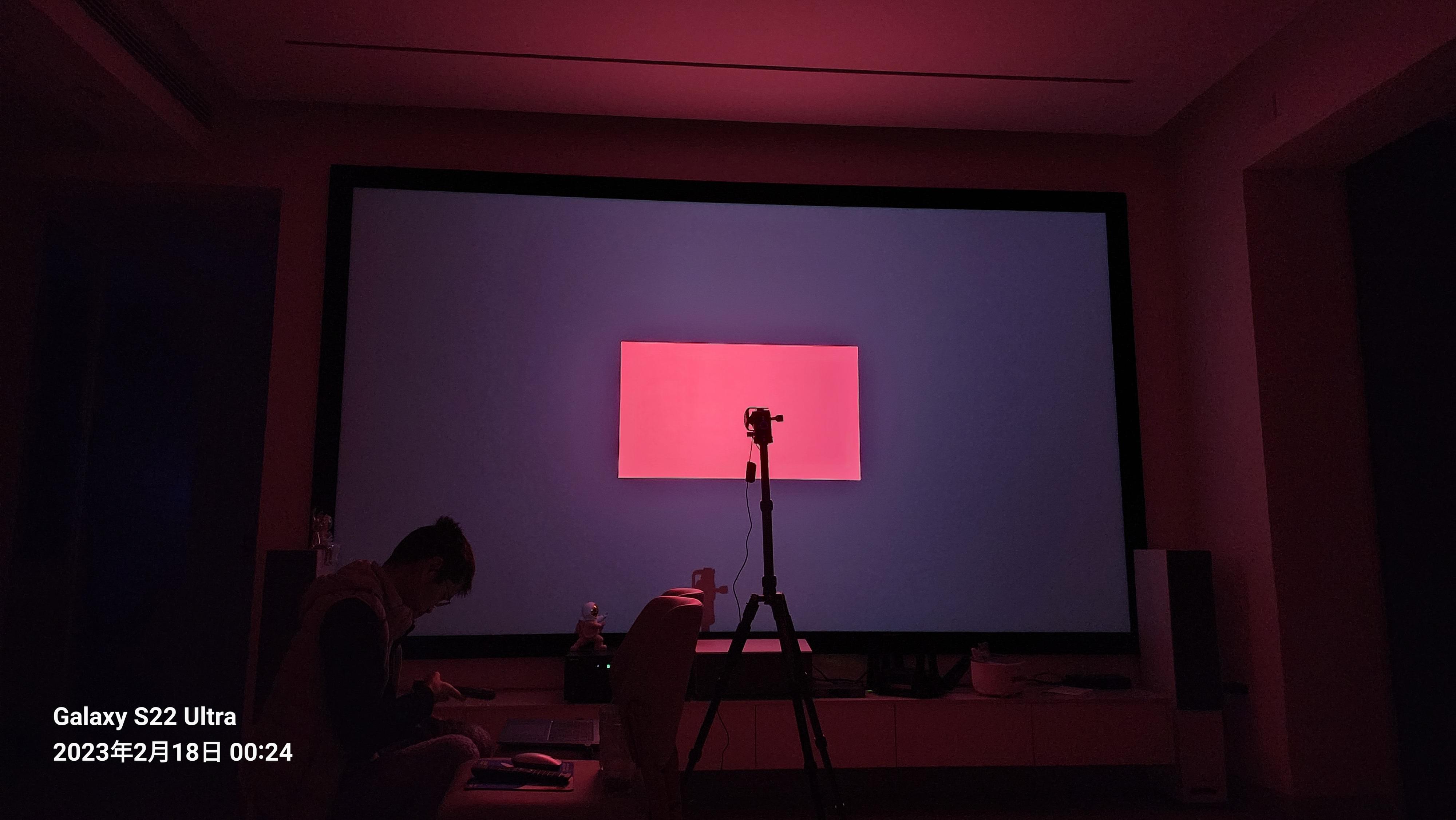

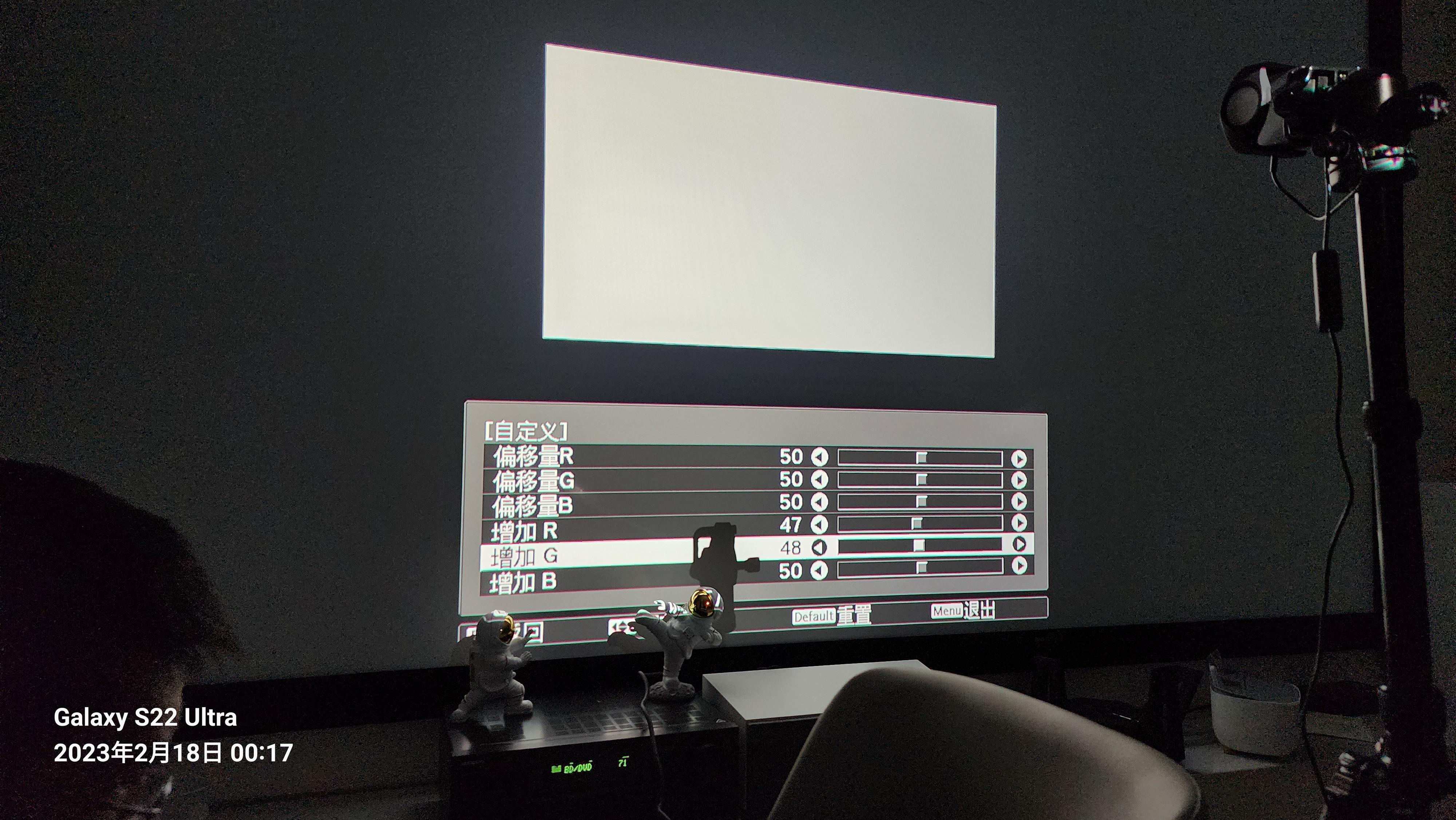

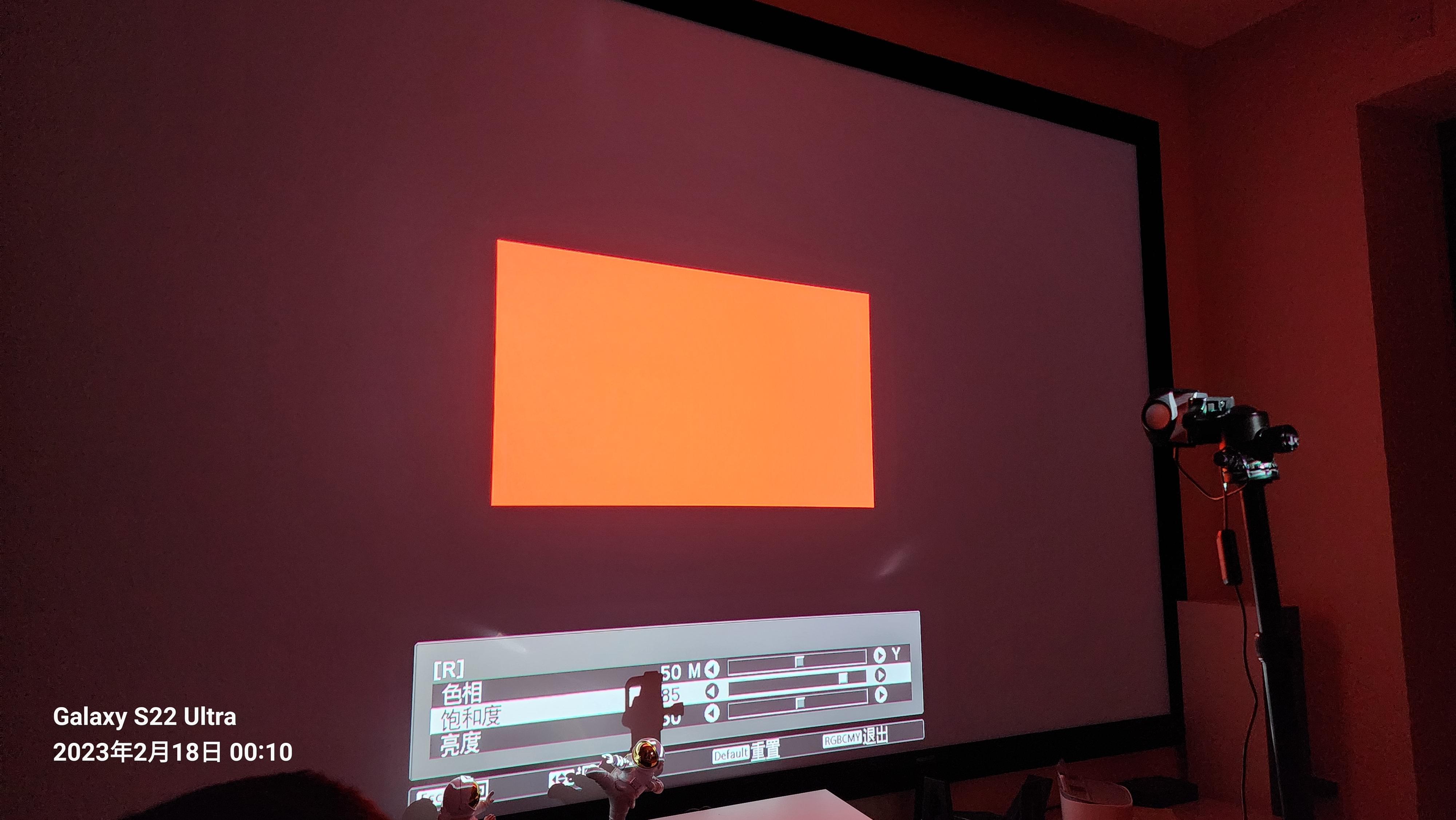

我现在使用的是爱色丽i1 Pro搭配Chromapure3（色彩极致3）软件进行调试校准，比起几年前用的免费软件HCFR效率高多了，但是完整调完一台投影机还是要几个小时，如果要调试完美，时间就没上限了。



TW7000的亮度输出非常强悍，初始的动态模式亮度甚至超过220+尼特，我这边调试完自然模式还有160+尼特的亮度，当电视看完全没有一点压力，这时候的gamma稳定在2.2，灰阶也很优秀，过渡色和常用色的色准平均ΔE基本都在1以内，色准非常非常优秀，就是色域覆盖没有到100%的REC.709，要知道这可是投射了140寸的画面，还能有这个表现，TW7000在8000元价位确实是一台无法忽视的机器，改天我会详细写一篇评测文章，可以期待一下下。



实拍和使用

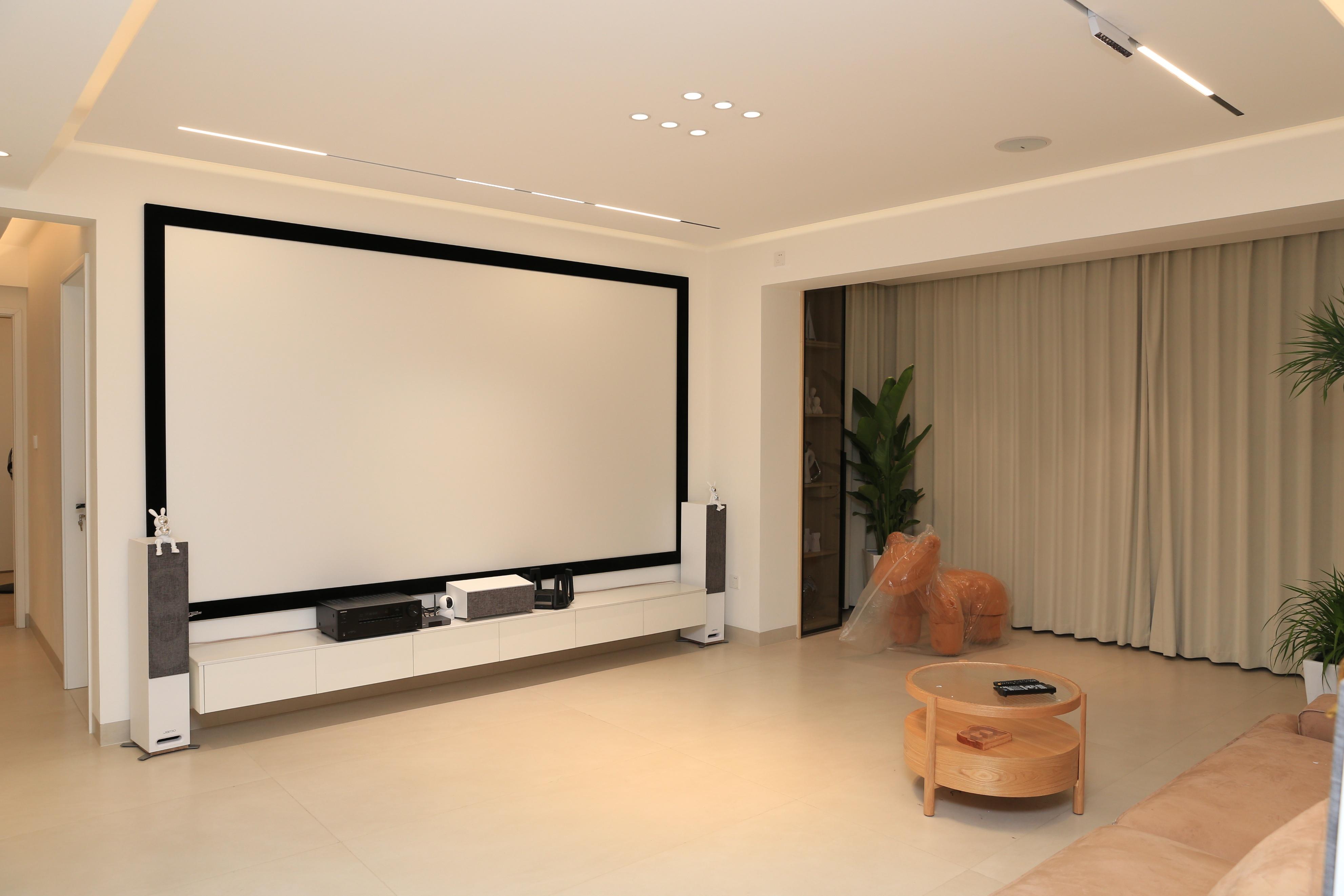

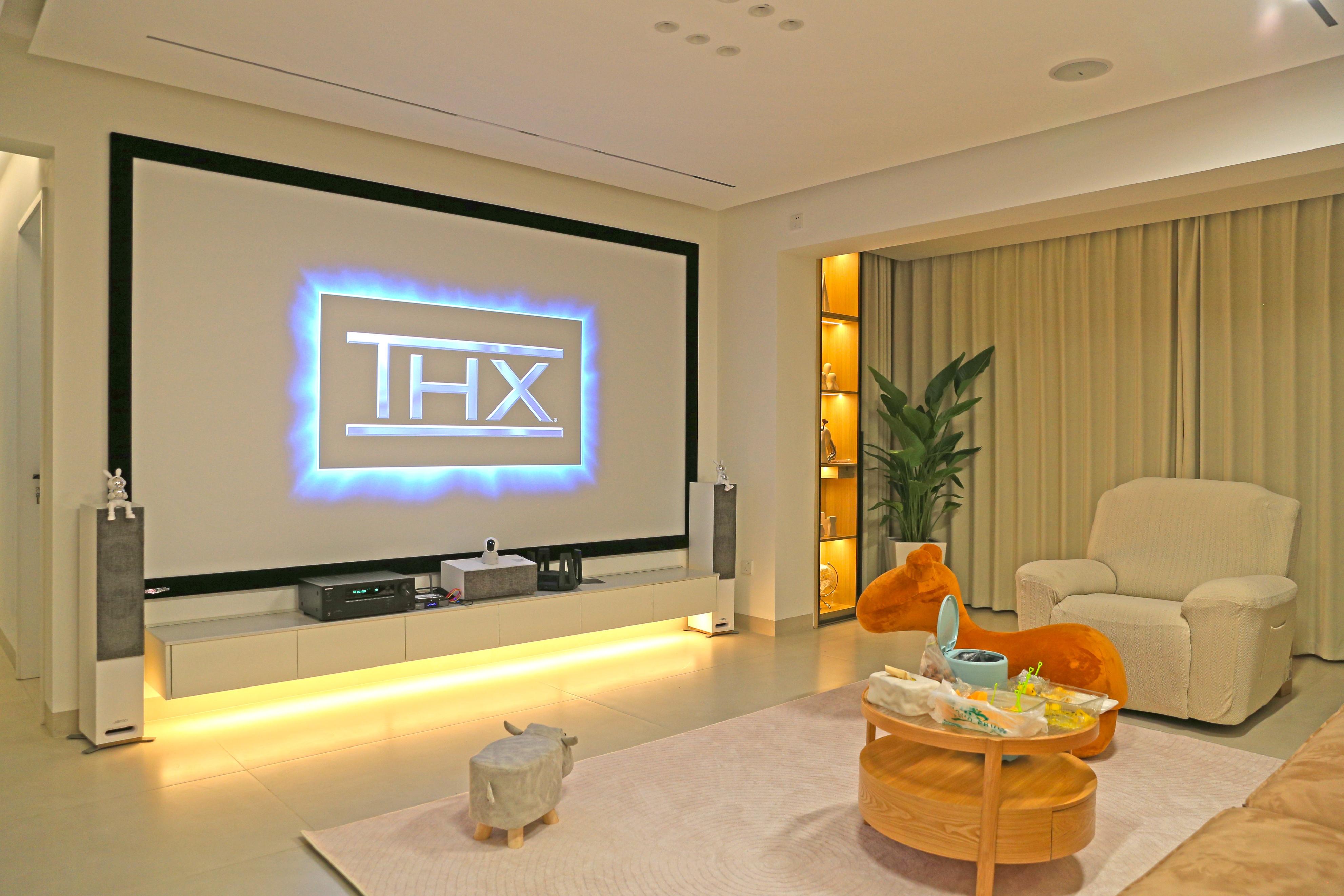

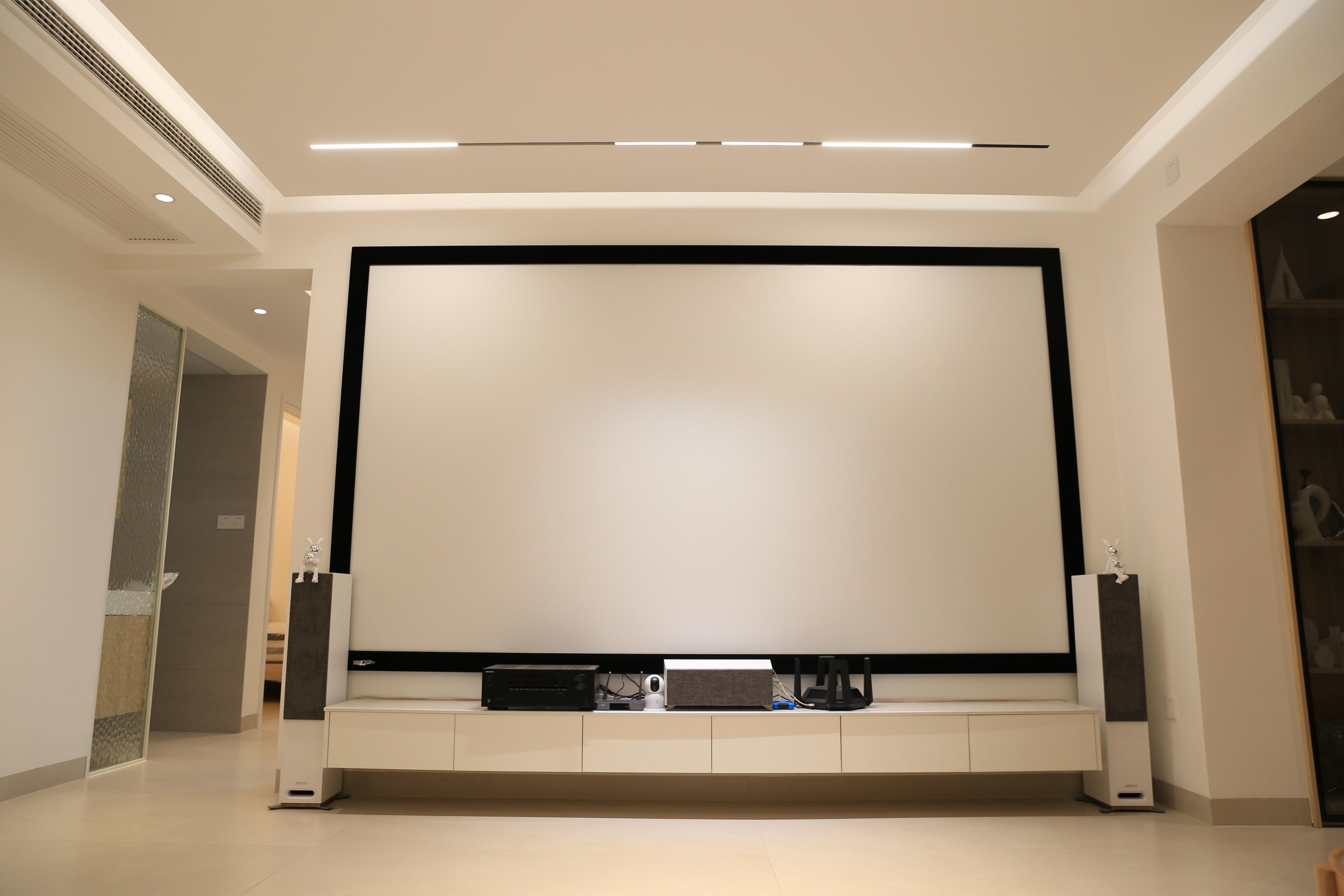

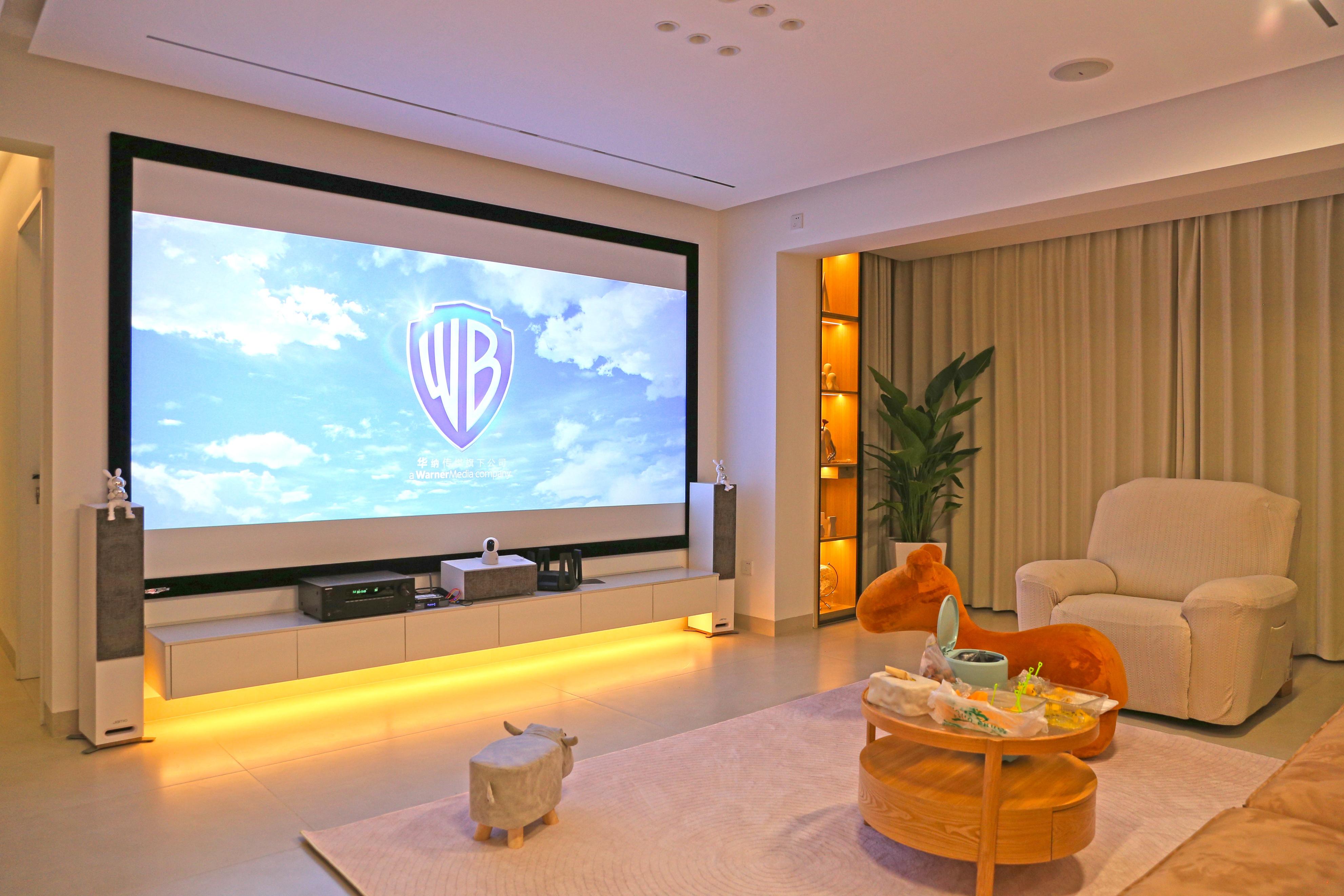

调试完成之后，拍了几张最终的图，整体效果还是非常不错的，只是幕布周边这个大白墙漫反射实在是太严重了，整体装修风格都是白色系为主，会影响画面的对比度表现。

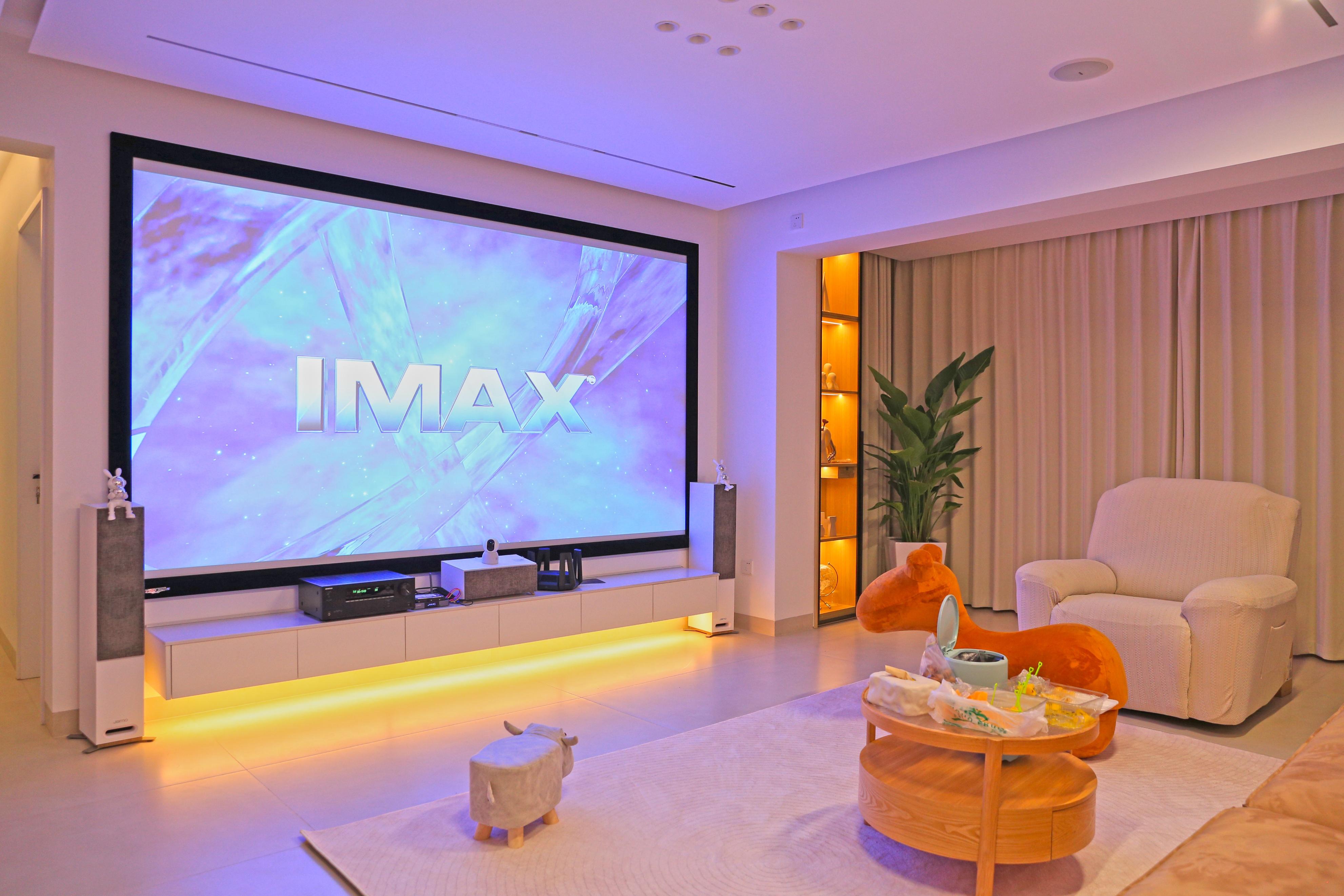

人坐在沙发上，眼睛到幕布的距离就4米出头，看140寸，这个画面大小已经有种看IMAX的感觉了。

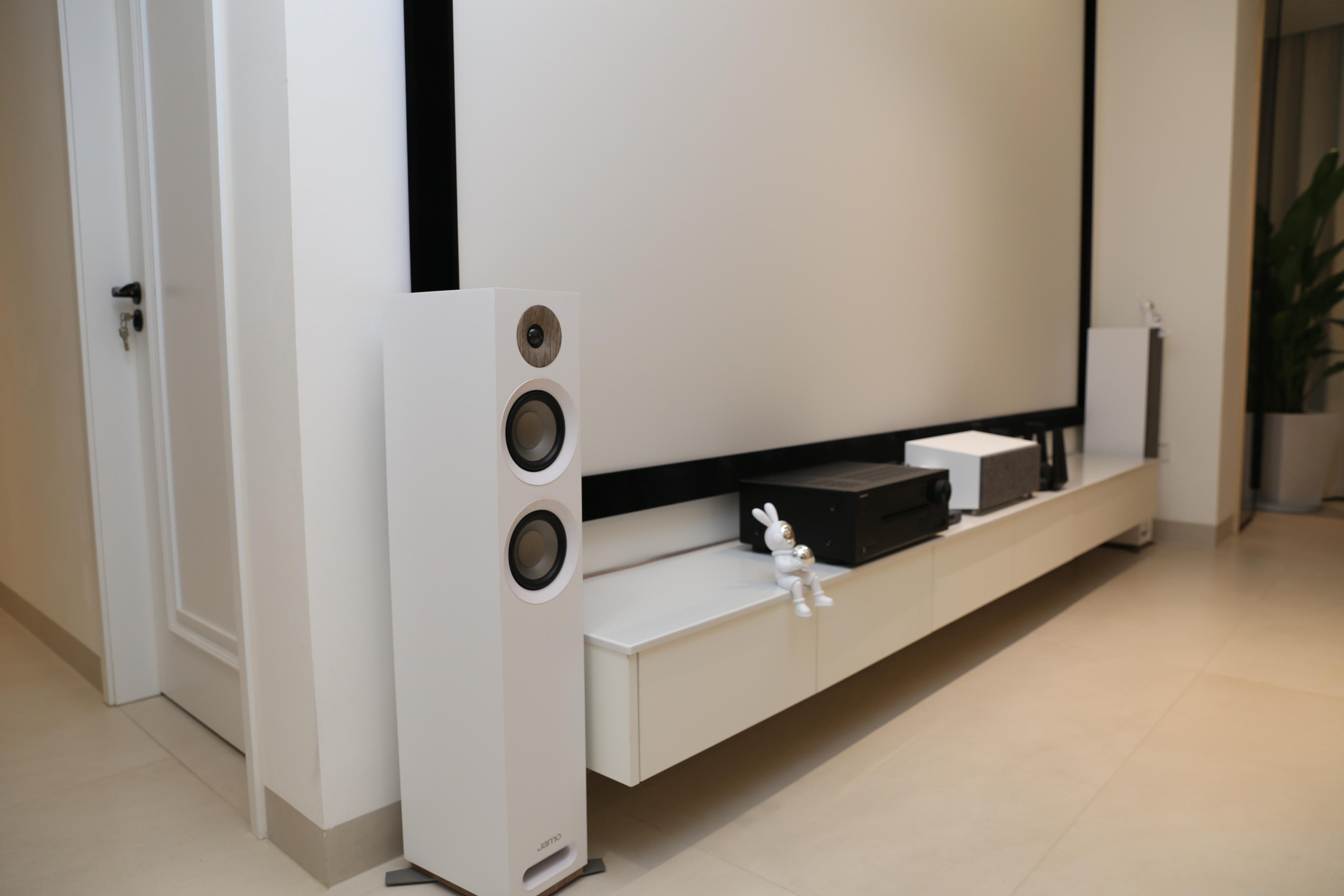

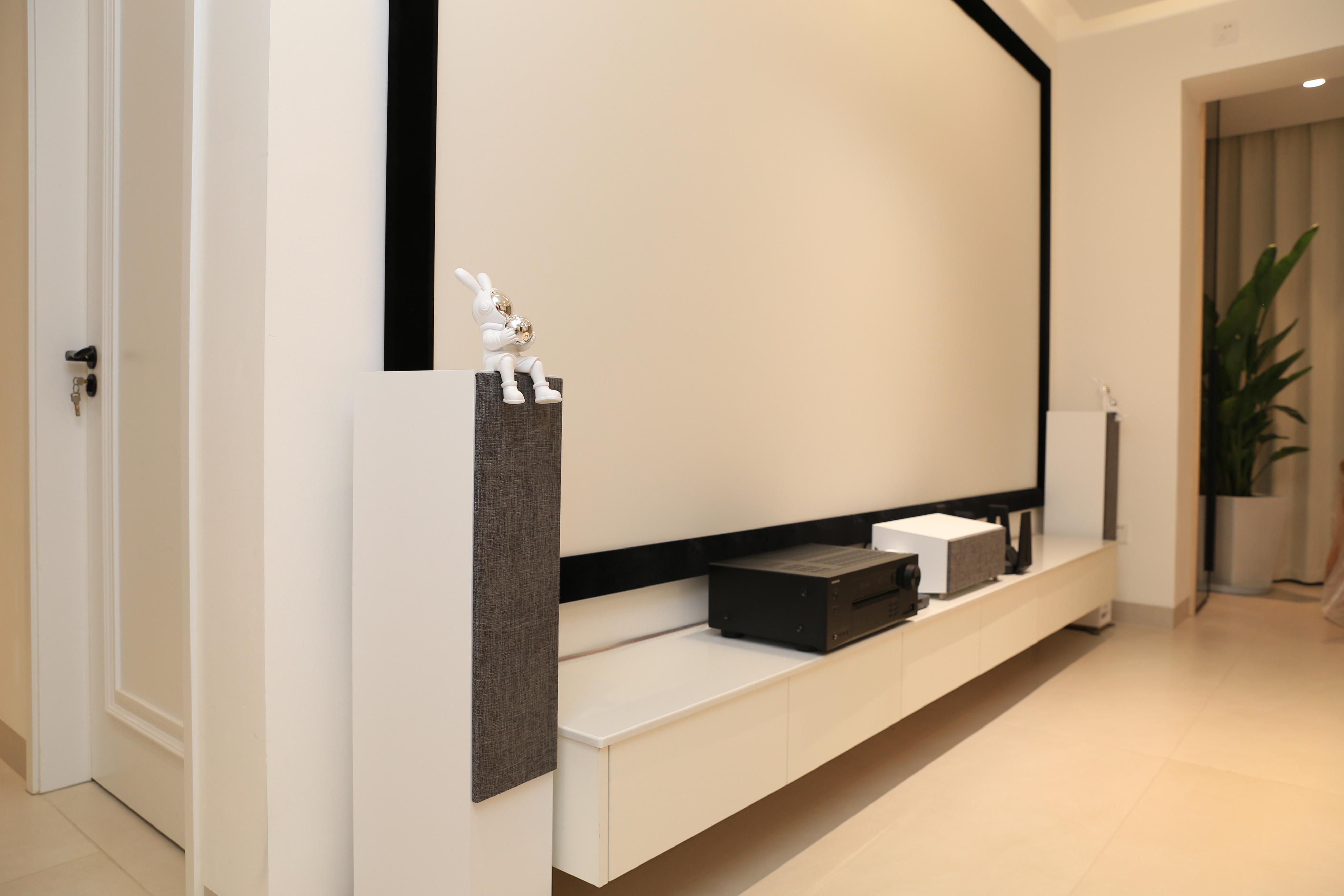

S807的白色颜值是真的高，配合灰色磁吸防尘罩，和整体居家风格非常统一。

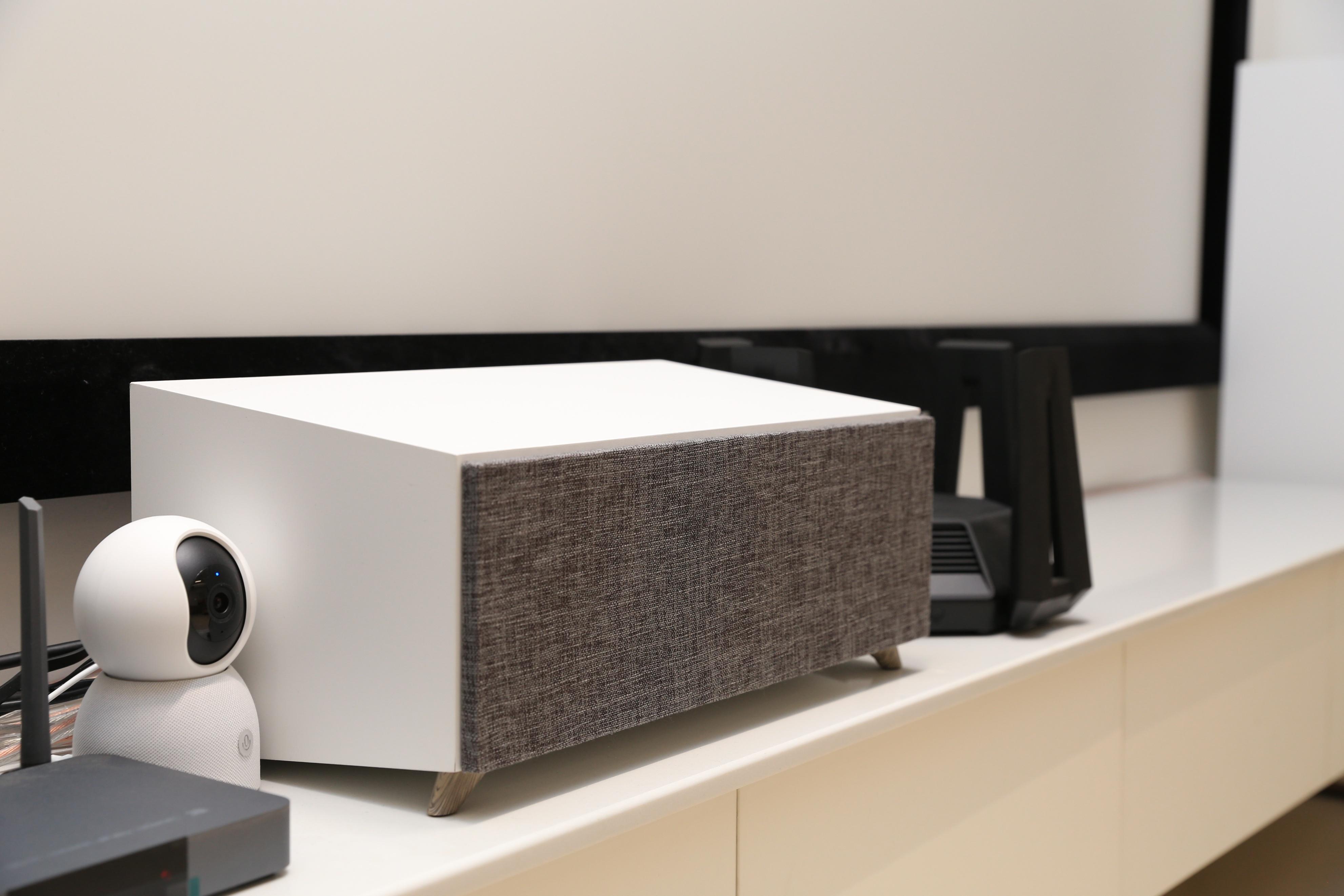

中置S81C也比较漂亮，使用双4寸单元搭配1寸高音的组合，体积不大，颜值没的说，只是后面的所有接线没有好好的隐藏，看着有些杂乱。

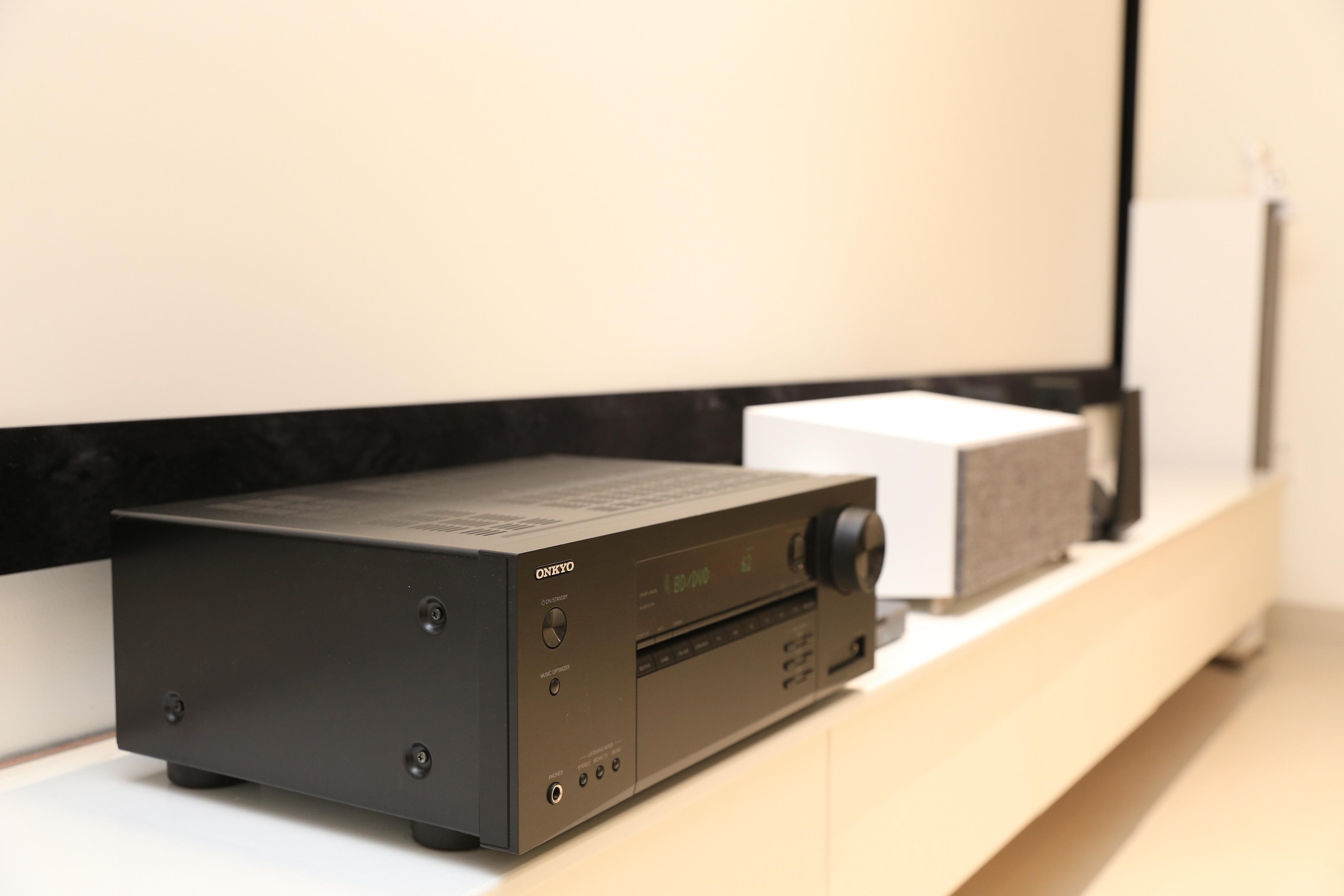

安桥SR494的机身长度比较短，放在这个电视柜上也比较和谐，如果是高端一点的机器，可能会放不下。

整体风格比较统一，如果顶部能够做一点灰色木纹系的声学装修，还能改善光线漫反射弊端，整体就能够更好了。

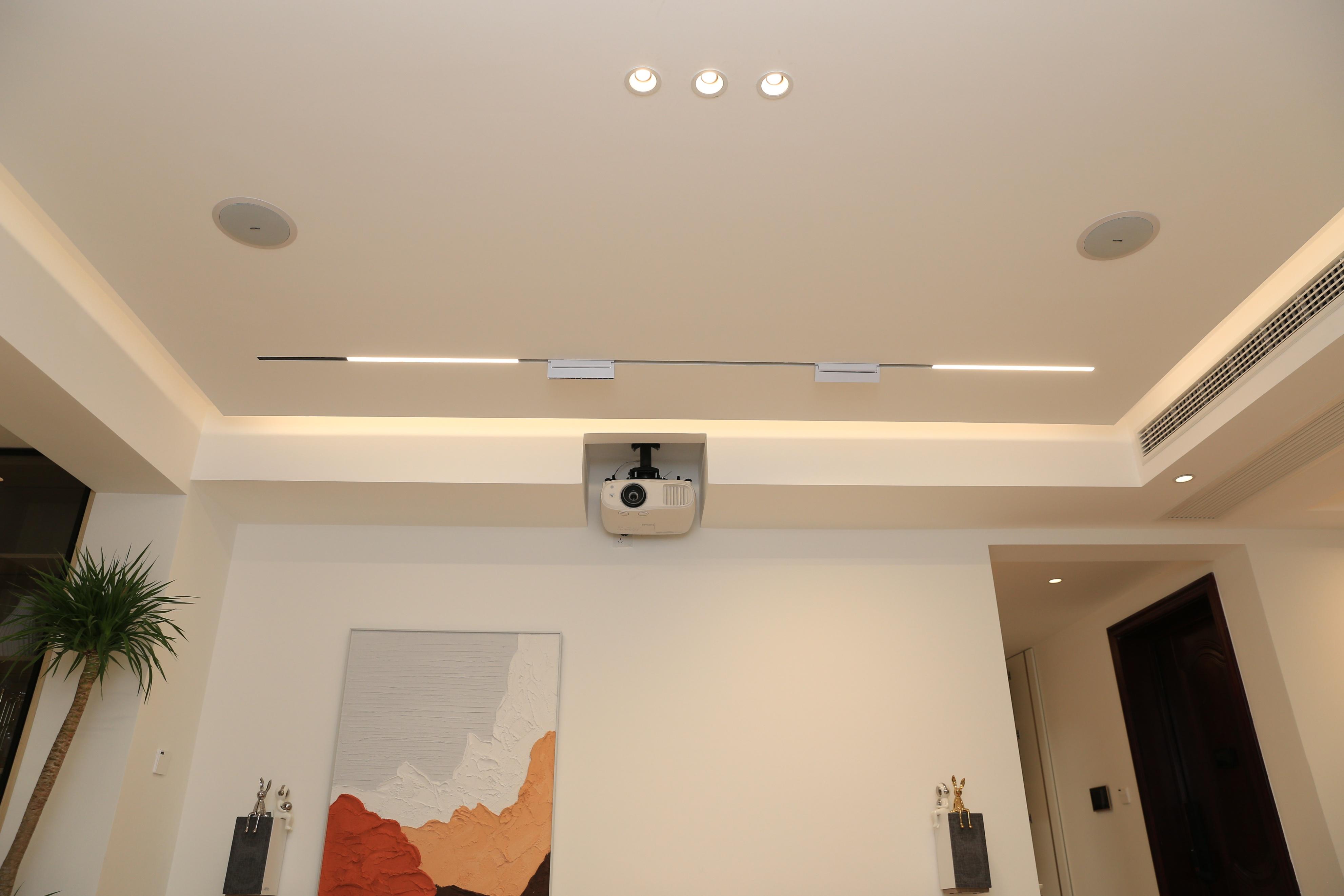

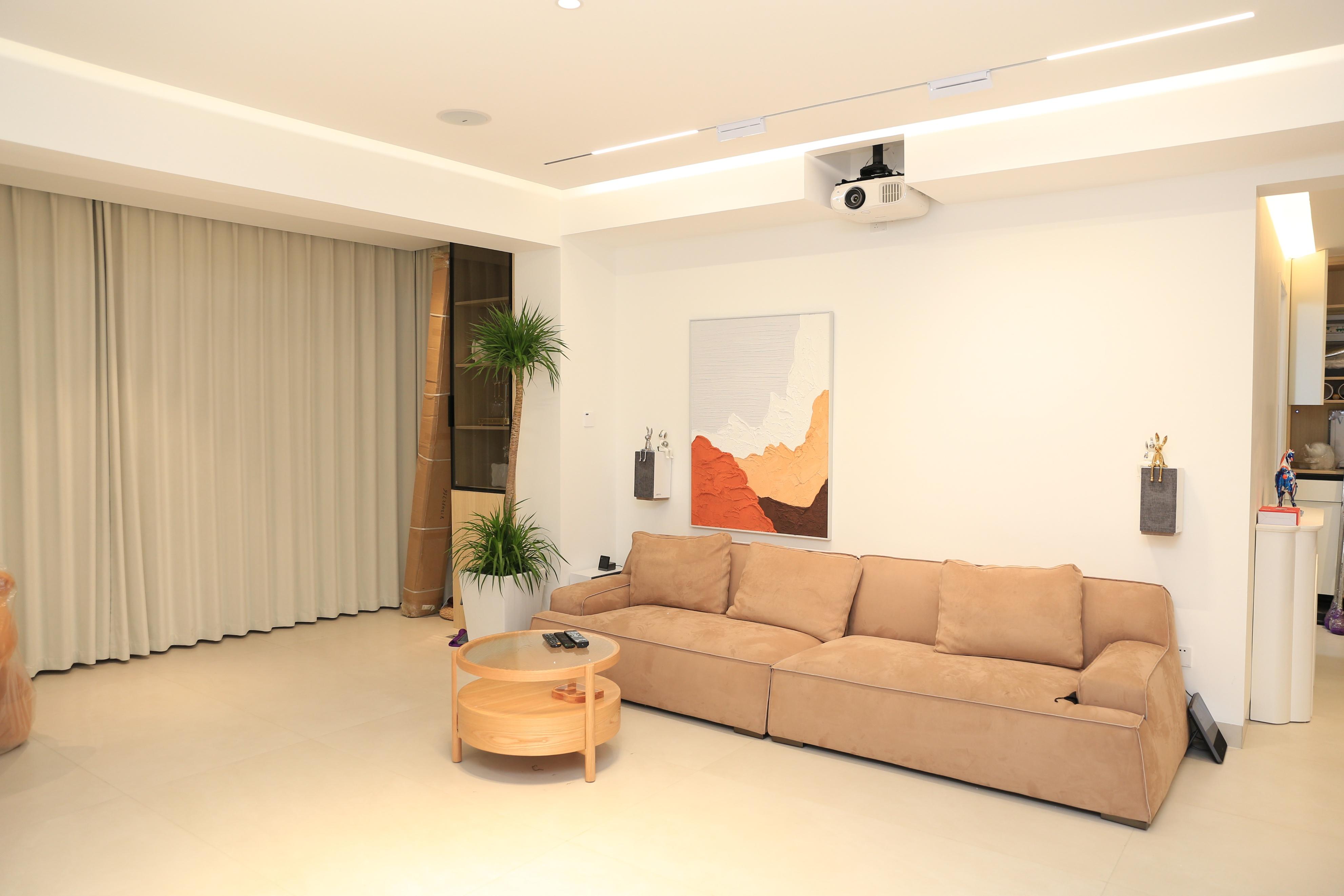

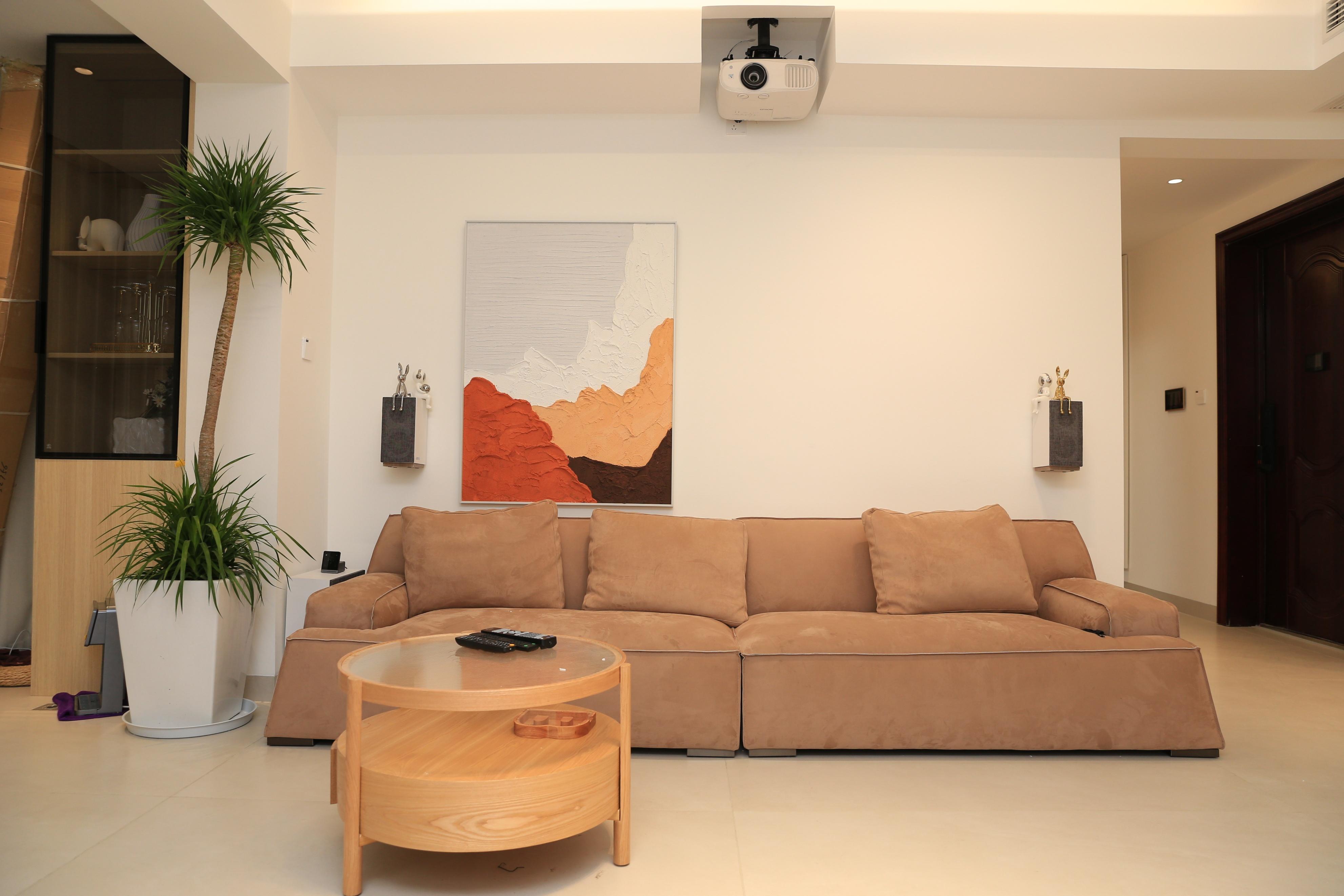

换个角度，可以看到后方吊顶安装的投影机，以及嵌入安装的顶置喇叭。

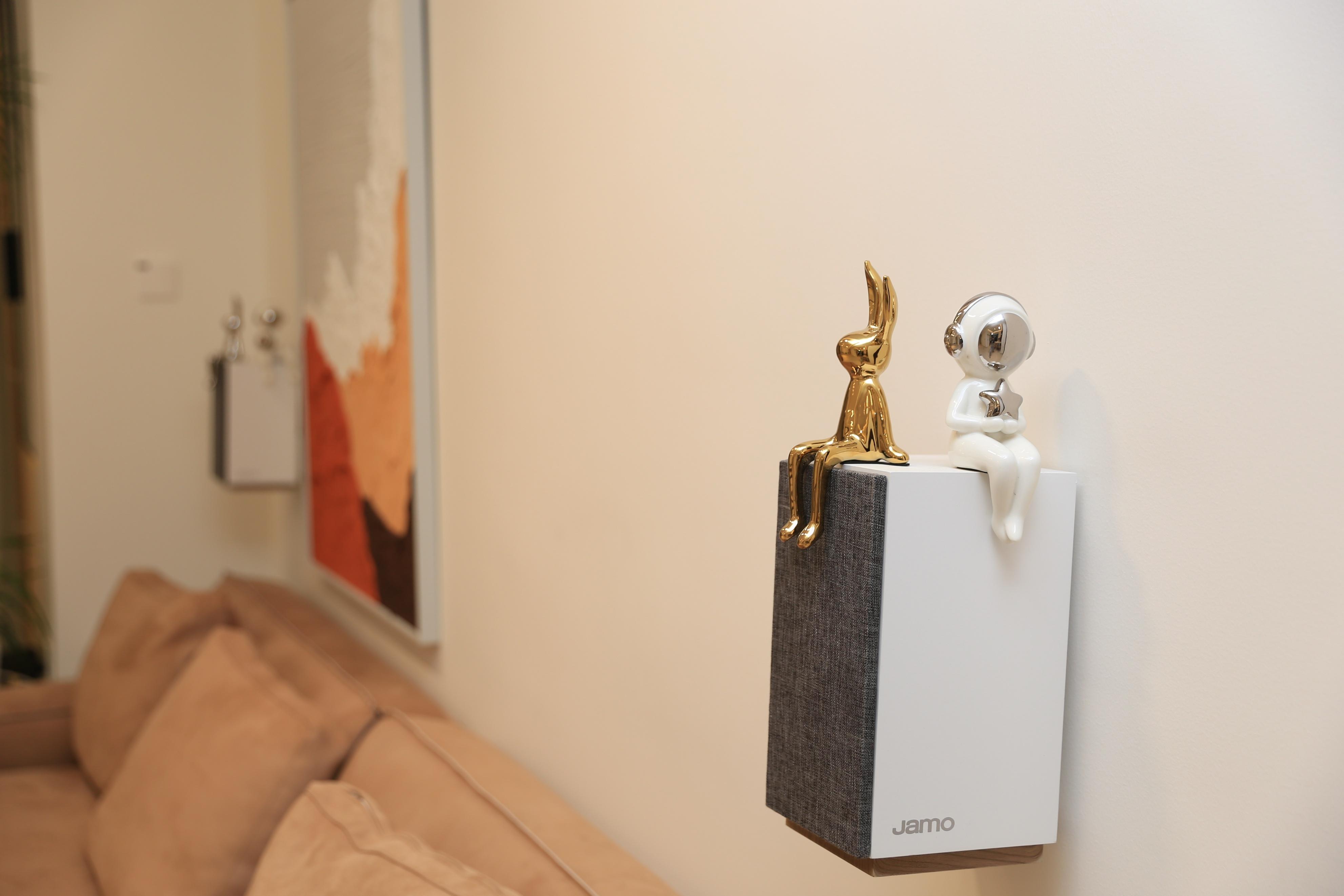

后环绕的安装高度在1.2米左右，挂墙之后刚好挡住后面的音箱线。

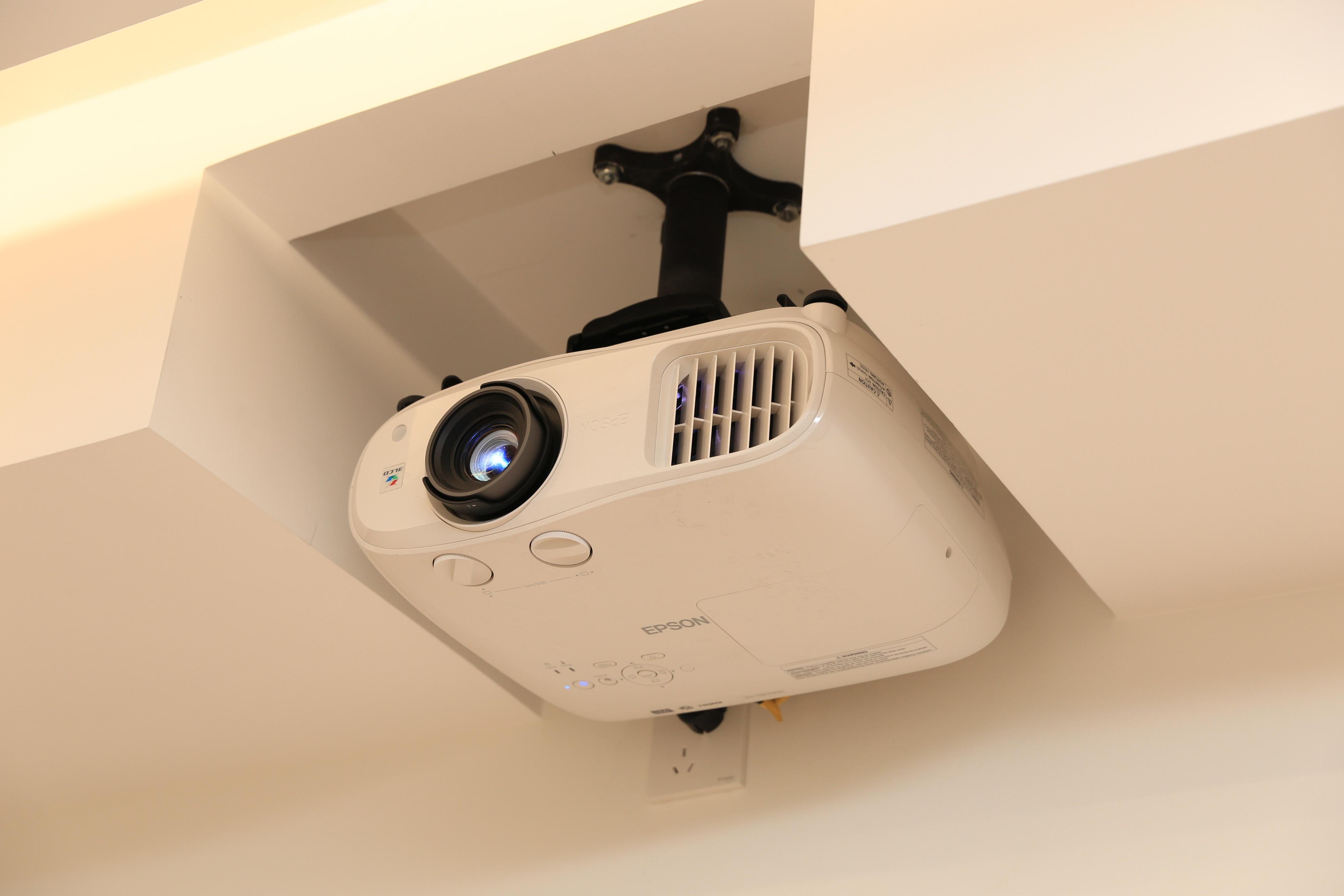

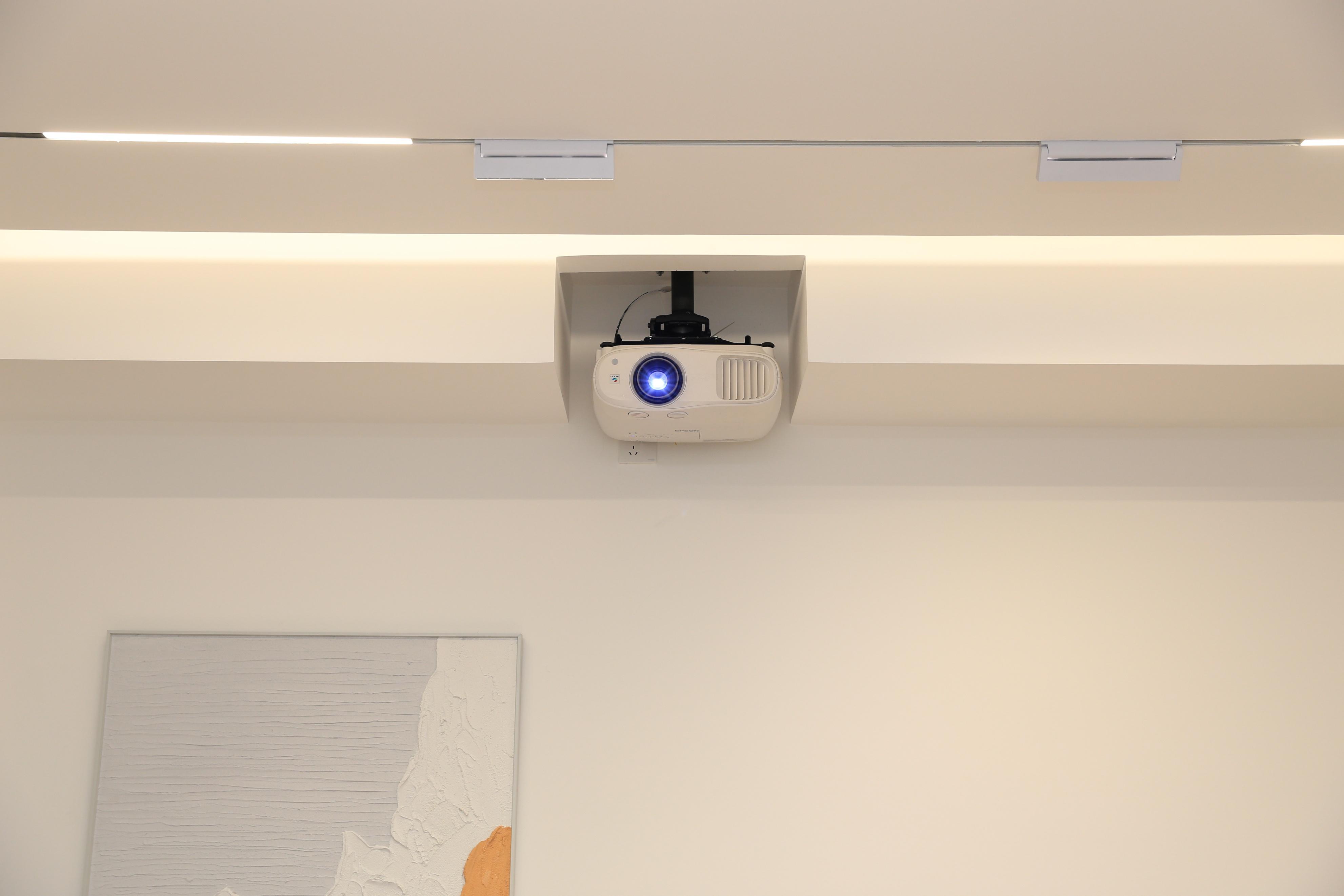

投影装在后方居中的位置，原厂挂架稳如泰山，吊杆本来可以找机加工的改短一点，就更好了。



低音炮藏在了沙发一侧，这个位置也非常合适，低频是没有方向的，放在哪里都可以，S808 SUB是一门8寸倒相炮，要想捶胸口扫腿毛是不可能的了，烘托整体影院的氛围感还是不错的，低频质感也还可以。



后环绕的S801颜值也很能打。



随便拍了几张开着小灯的图， 开灯看投影，画质都会大幅下降，投影都是见光死。





特别是拥有大幅白色的高亮画面，幕布的漫反射甚至可以照亮整个客厅，而周边白墙的漫反射，会更一步降低显示画面的对比度表现，这就是为什么我要把自己客厅幕布周边都用深灰色墙布覆盖原因。

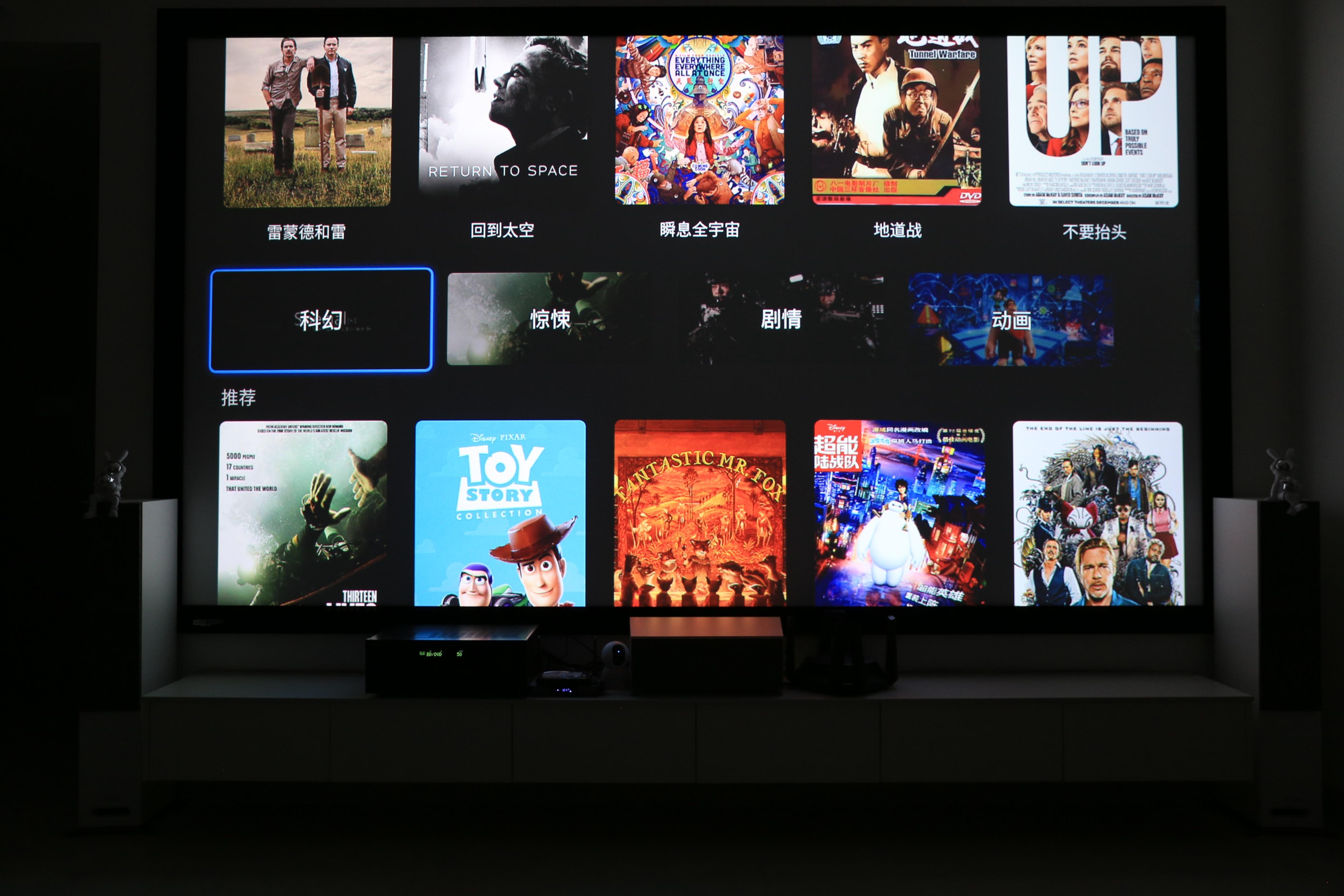

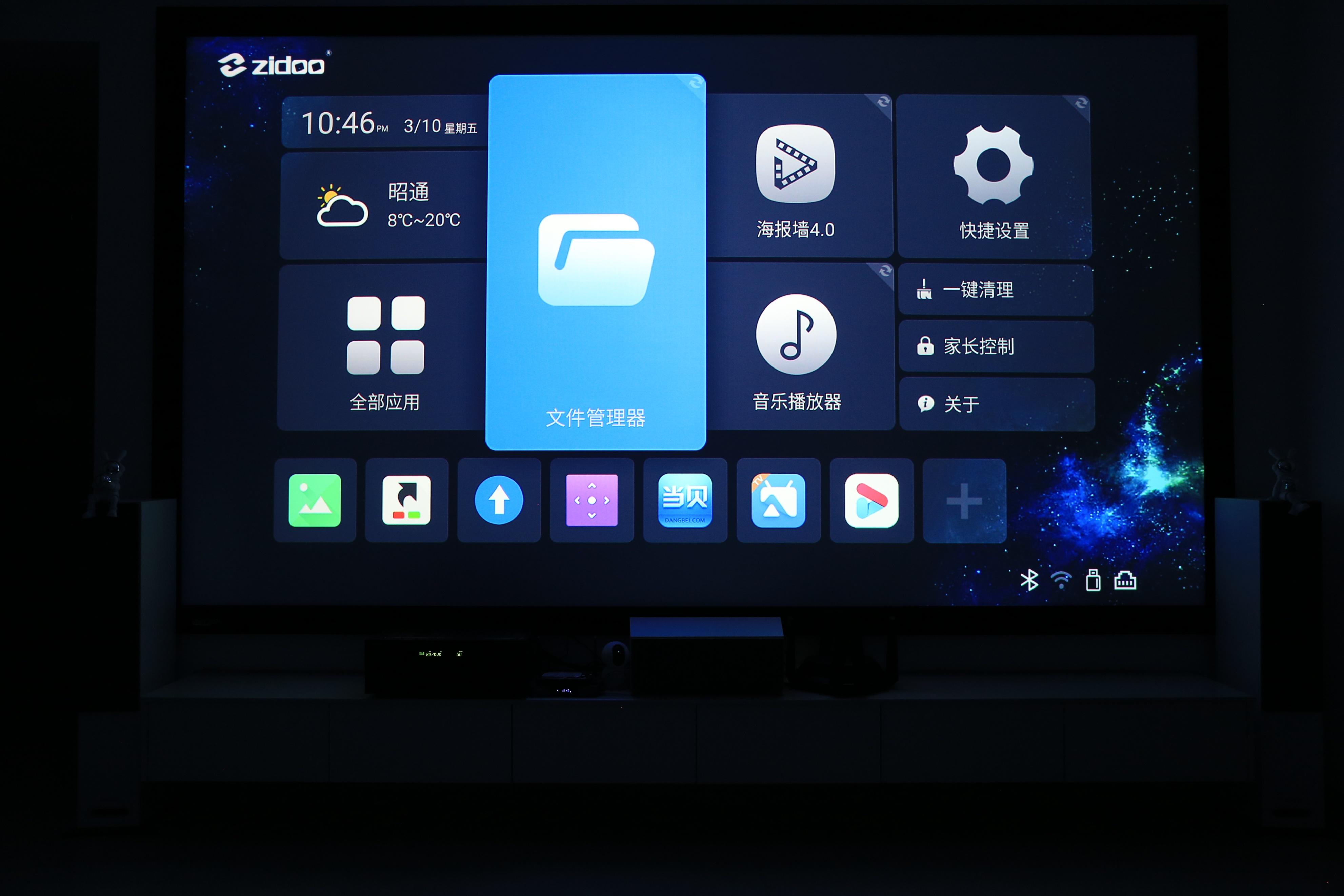

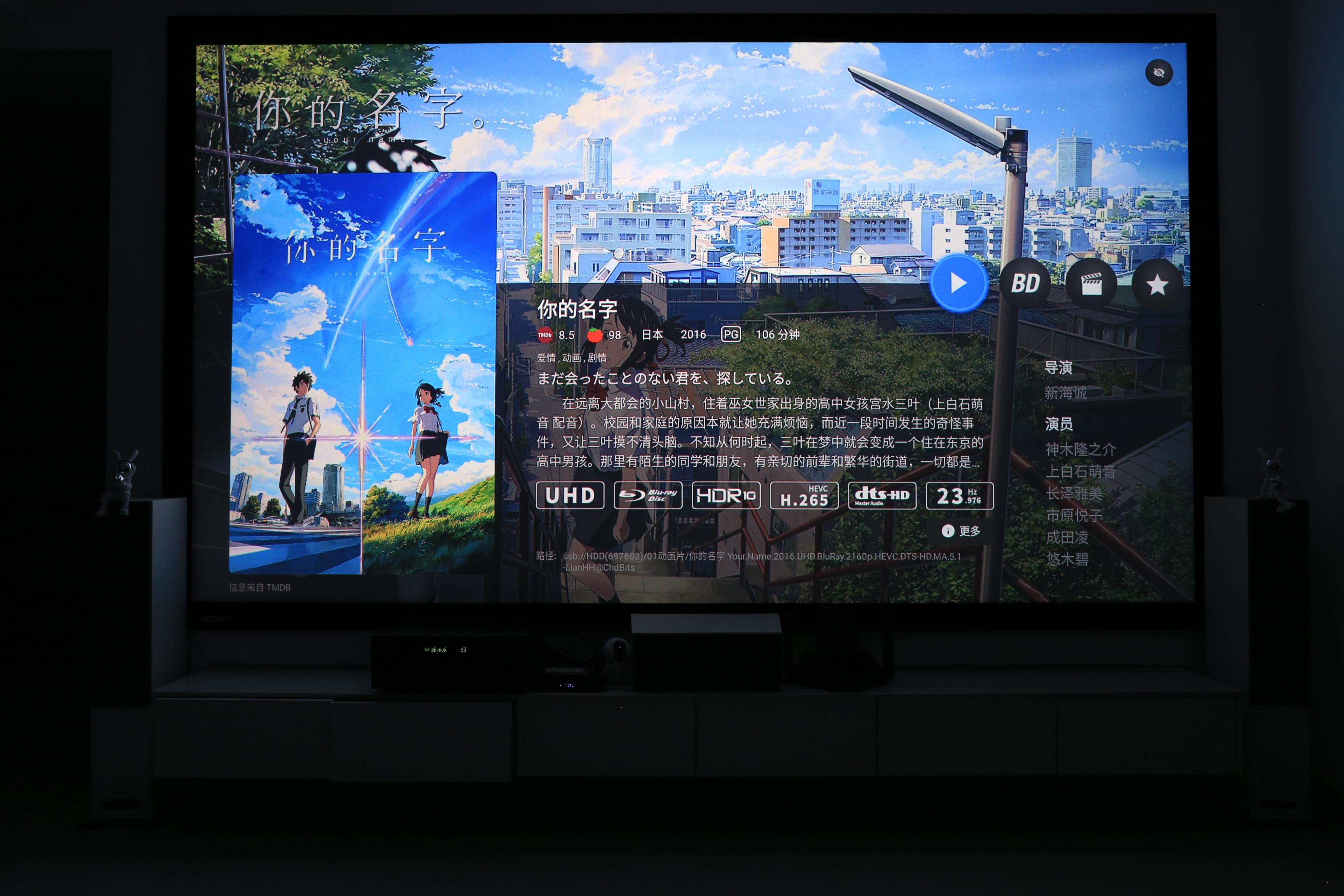

家庭影院投影机还是需要绝对黑暗的环境，才能发挥出应该有的性能。Z9X的海报墙功能是我非常喜欢的一个功能，不止美观，便捷程度也非常高，作为安卓系统的高清播放器来说，1000元左右价位的它几乎是最优的选择。

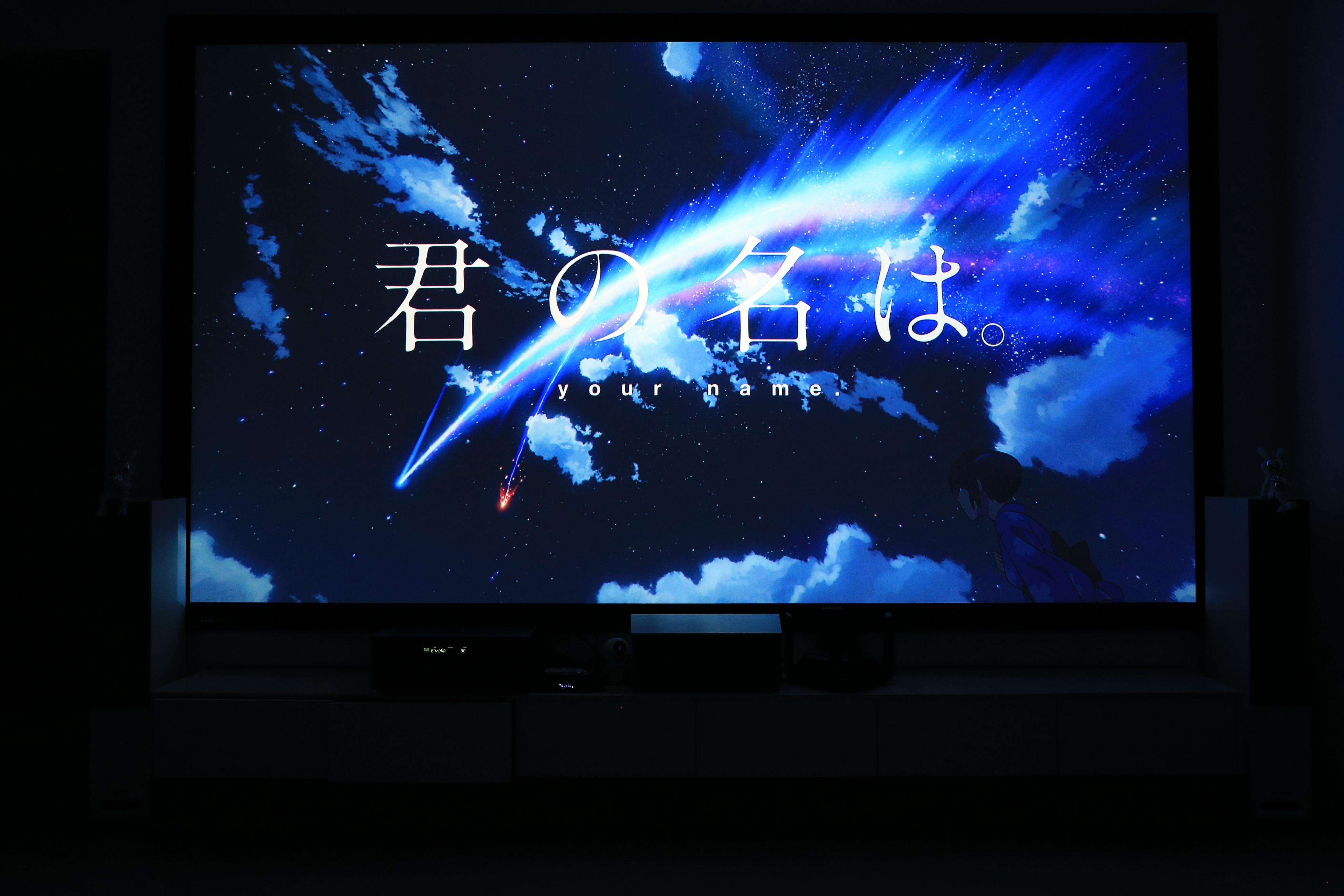

TW7000的黑位会比高端的TW8400等机器差一些，但调试完之后，打开动态光圈，TW7000的黑位表现比我预计的还是好得多的，黑色不会显示为明显的灰色，我之前评测过一台一万多元价位的DLP机器，黑色完全就是灰色的，对比度表现之糟糕，我都无力吐槽。



TW7000的颜色和灰阶表现，在同价位，我是真的找不出更好的机型，调试完之后色准平均ΔE不到1，属于非常准的范畴，甚至能达到专业级的水准，同时还拥有超过160尼特的亮度，就算把灯泡模式设置到ECO模式也还有110尼特左右的优秀亮度。



TW7000的黑位表现还不错，实际肉眼还是可以看到黑色是有点点亮度的，肯定比不上3LCOS的JVC，但是打开动态光圈的TW7000，黑位和对比度表现还是比我接触过的同价位DLP机器好得多的。

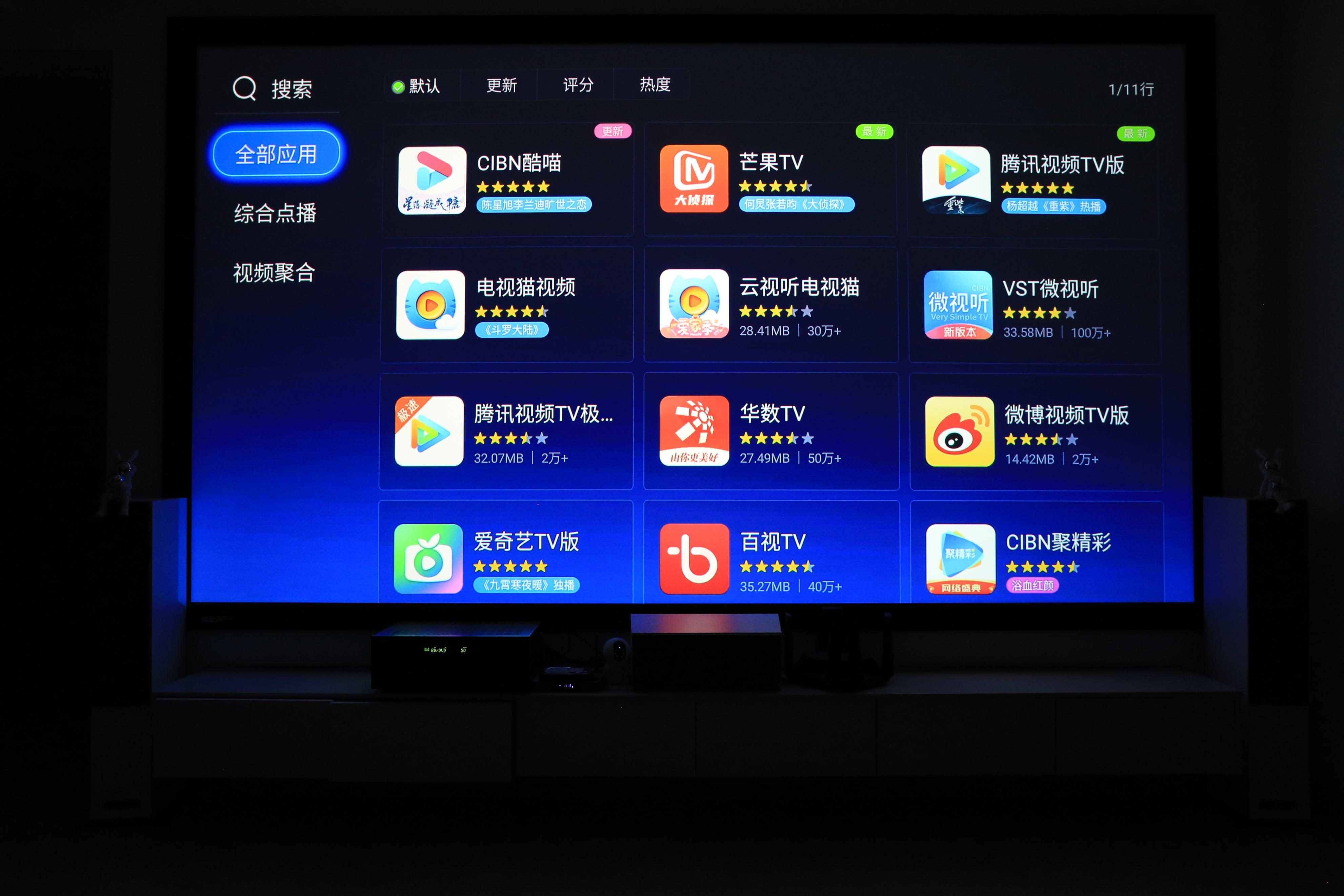

安卓系统的好处还有一个就是开放性，可以自己安装想要的第三方APP，实现各种功能，唯一的弱点就在于，播放画质还是比不上OPPO 203等专业碟机，特别是在投影这种大画面场景下，仔细看能看出微弱的差异。

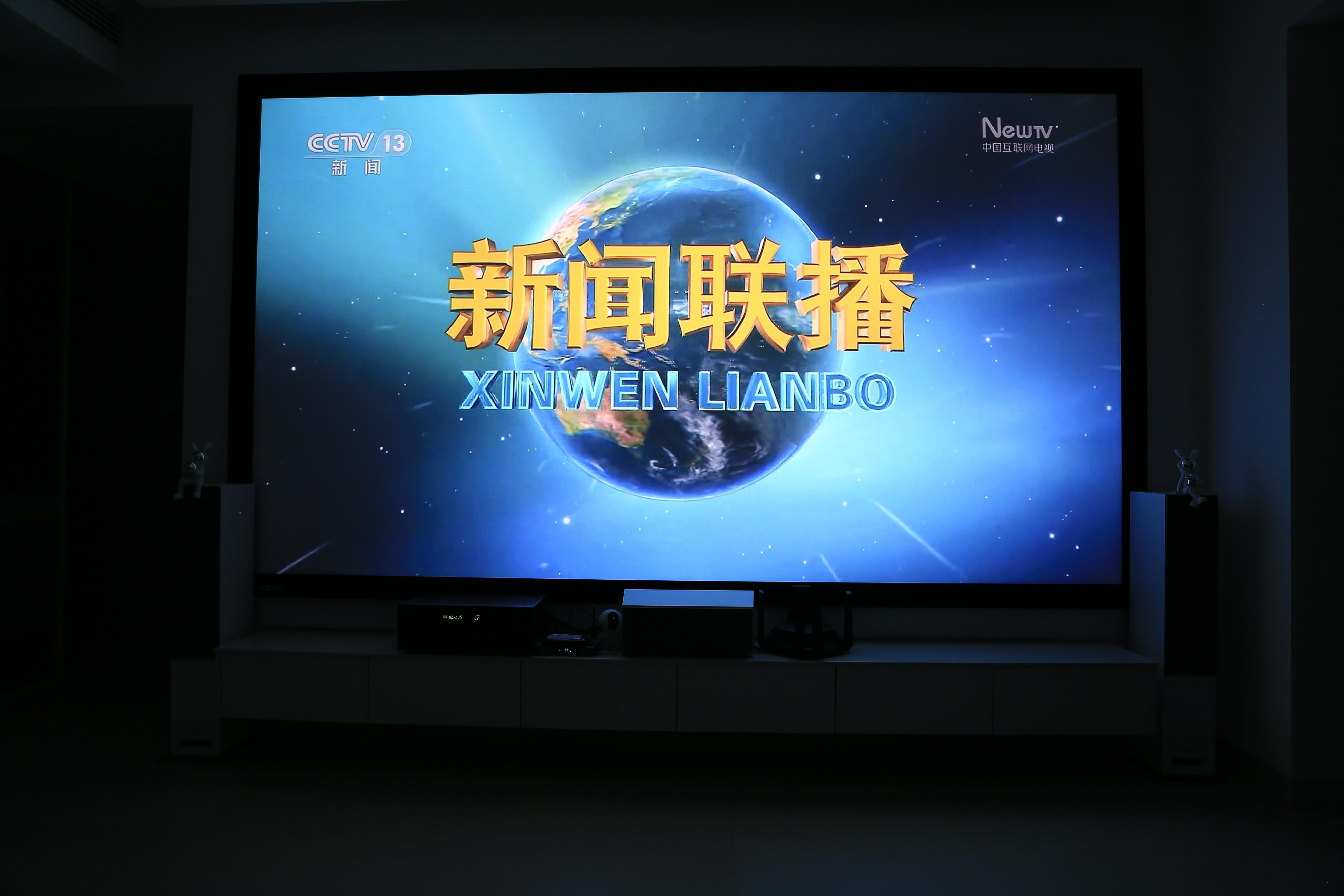

甚至用来看新闻联播也是可以的。



尾声

影院的效果无需多言，我刚刚去看了一下好朋友的微信，从1月20日我去帮忙安装幕布开始到最近的3月27日他带着两个娃看一起看3D电影，他已经就这个家庭影院发了15条朋友圈，平均3-5天发一次，如果算上他老婆发的，就更多了，从中可以看到朋友和他家人对影院的喜爱，对亲子陪伴的帮助，对我的感谢，千言万语汇成一句话：NB！

总结

最后，还是来做个总结吧，投入2-3万元，就可以组建一套高品质4K杜比全景声家庭影院系统，在动辄就需要3-40万的整体装修投入里面，还不到十分之一，在随随便便就数百万的房子面前更是不值一提，但是带来的幸福感和逼格提升可谓是巨大的，特别是在这个短视频横行的当下，泡上一壶好茶，重温一部经典电影，岂不是更好的选择。

最后的最后，就影院的设备，分项总结一下吧：

爱普生TW7000+影辉FO画框幕

优点：TW7000优秀的亮度输出能力，搭配改进之后的影辉FO，可以轻松满足投射大尺寸画面的要求，TW7000还能保持优秀的灰阶和色准能力，3D和HDR支持也比较不错。

缺点：色域覆盖稍弱，伪4K

尊宝S807+安桥SR494

优点：一万出头就能拥有落地箱5.1.2全景声系统，宽松大气的声场表现可以把所有高端回音壁按在地上摩擦，更不用说物理顶置声道带来的真全景声感受，无论是听歌还是看片，音质表现的可以称之为优秀，再加上漂亮的颜值和优秀的做工用料，非常值得入手。

缺点：S808 低音炮性能稍弱
