查克·格拉赫分享他的家庭影院:奥科尼影院




查克·格拉赫(Chuck Gerlach)原本是一名计算机程序员,但他职业生涯的大部分时间都花在了金融交易的自动化上。Gerlach说他现在已经退休了,但仍然是亚特兰大家庭影院的顾问,并在“计划有感觉时”调整家庭影院的设置。


在Sigtech(原始数字校正公司)做了10年的市场总监,其间教给查克的关于音频和房间效果的东西比其他任何东西都多,甚至是他在应用数学方面的正规教育。他指出,这一经历是在这一爱好上花费如此多钱的根本原因。他还在退休前担任一些著名音频产品的经销商,如Dunlavy audio Labs扬声器和Tact audio。


简而言之,格拉赫精通许多行业。


现在,在他位于佐治亚州格林斯博罗奥康尼湖的家中,他建造了令人印象深刻的奥康尼影院。他说他很喜欢这家影院,这是格拉赫的第四个家庭影院,而且“几乎没有兴趣或意愿做出任何重大改变”。我甚至不再花很多时间去调整(对我这样的人来说,这是相当重要的)。”

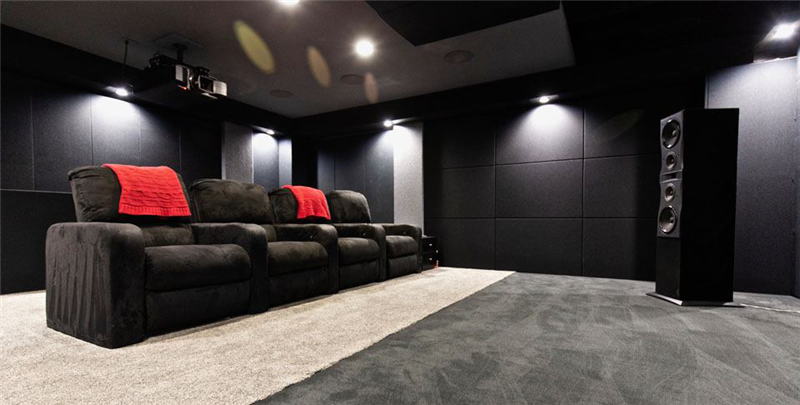

奥科尼影院的座位视图——查克·格拉赫摄


AVS论坛:你是如何对家庭影院产生兴趣的?你什么时候成为AVS论坛的会员?


CG:当我住在德克萨斯州达拉斯的时候,我遇到了一个拥有一家扬声器制造公司的人,他在他的展厅里组装了一个“伪环绕”系统。我开始被这些可能性所吸引,并决定(1984年)在家里组装一台。它由一台三菱50英寸电视组成,信号源最初是VCR,然后是激光唱片,前置两个扬声器,后置两个,还有Fosgate的环绕声处理器。我们不叫它家庭影院,而是一个多媒体教室。在此之前,我把所有的精力和资金都花在了2声道系统上。


90年代初,我在洛杉矶出差时偶然发现了“一家真正的家庭影院”。我去贝弗利山参观了一家非常高档的2声道商店,我想它叫Christopher Hansen Audio,但我可能记错了。我走进去,听了很多2频道的东西,然后走进一个后屋,里面有索尼1251(也有可能是1291)CRT投影仪,100英寸的Stewart屏幕,Snell THX扬声器和Snell 低音炮。我“目瞪口呆”,回家后做了一个几乎一模一样的复制品(但用的是两台威力登Velodyne 低音炮)。这也是我第一次尝试使用声学处理。我试着按照THX的早期建议摆放,结果房间变得相当有趣。这就是我所说的“家庭影院1号”。


与此同时,我在影院的隔壁还有一个房间,专门放2声道的音频,我用的是威信Wilson音箱,一个 Audio Research 前置放大器和Krell 单声道模块来驱动音箱。我最终决定将房间合并(合并成当时的影院房间),把我的Wilsons放在Snells的位置上,还安装了3台信号技术设备,这样我就可以在所有5个声道和低音炮进行房间校正。这就是我所说的"家庭影院1.1号"


接下来,我在原来的2声道房间里建了一个更加充实的剧场。里面有5个Dunlavy音箱,Bryston 放大器驱动一切,房间由一家现已倒闭的公司专业设计。我在这个房间里也用过SigTechs。我对两声道的东西就像对我的影院一样疯狂,因为这个房间是两个声道都用的。我买了dCS和一堆其他没用的设备。这就是“家庭影院2号”。


然后我换了房子,建了“家庭影院3号”。我带了我的大部分设备,但后来在一段时间内几乎更换了所有的设备。正是在这期间,我发现了AVS论坛(2001)。我最终得到了一个全Seaton系统,使用了他的4台低音炮、他的 Catalysts扬声器和一个包括Audyssey在内的处理器。那个房间是我第一个7.1系统。我在这个房间里使用了同一个房间设计咨询公司,但是结果令人非常失望。设计公司拒绝承认音频问题是他们造成的。在试图修复这段极其恼人的音频时,我遇到了格伦·库拉斯(Glenn Kuras),他是GIK的老板。当他参观我的房间时,他说出了现在是我化身的一部分的话:“它将永远是影院”。过去是,现在也是!


AVS论坛成为(现在仍然是)我的主要资源来源,提供家庭影院世界中可用的产品和服务,新技术,以及我如何被介绍给新公司(如SVS, Seaton, Rives Audio, Audyssey based products, Seymour, Datasat, Trinnov等)。


也许最重要的是,AVS论坛让我“认识”了很多志同道合的人……有些是面对面的,有些是“虚拟的”。许多AVS会员都去过我的一个或另一个家庭影院;我在各种会议上见过一些;我拜访了一位AVS会员 (@Craig John,他住得离我不是很近),听他的白金扬声器,然后才决定购买;我和一个人取得了联系,他在我与一家NAS公司谈判时帮了我很大的忙,我可以从那里下载、存储和观看我的电影收藏。他住在另一个大陆(英国),名叫@Wookii。AVS论坛提供了所有这些好处和功能,这有多酷?


因此,当我们搬到现在的家时,我们决定建造“家庭影院4号”,并带来了我们以前家里所有的设备(不包括屏幕和掩蔽系统以及声学处理)。我让GIK做了所有的设计工作(房间尺寸等),并使用了他们所有的被动声学处理.。这个房间一直是我拥有过的最好的房间,里面摆放的设备都很出色。


“家庭影院4.1”是一系列相当重大的改变的结果:我试图使房间看起来不那么像一个录音棚(基于我看过的许多AVS论坛家庭影院的一些)。我还找到了AVS论坛的主题:“剧院越黑,图像越好”,我想实现我的一些发现。黑色的GIK扩散板也有落灰的副作用,我想找到一种方法来解决这个问题。所以我建立新的黑色GOM面板覆盖所有的柱子,在房间面前安装了8英尺的黑色地毯,用黑丝绒盖住了天花板的前6英寸,用黑色天鹅绒覆盖了左右扬声器的内边缘,在前沙发下面也做了同样的事。所以表面的变化是转化为家庭影院 4.1的一部分。其次,我从一个全座椅音响系统转到一个全三和弦系统(更少的字幕)。接下来,我从7.1系统转到了7.x.4系统(现在是9.x.6系统)。最后,从一个比较传统的处理器(Marantz)转移到Datasat(现在是Trinnov)。此外,我把4K索尼ES600换成了JVC RS500,这样我就可以处理HDR,但现在我升级了我的视频链,包括Lumagen Radiance Pro、JVC RS4500和Panamorph镜头。


我可没想过会有“家庭影院4.2号”。我对这家影院的满意程度超过了以往任何一家,而且生平第一次几乎没有兴趣,也不愿做出任何重大改变。我甚至不再花很多时间去调整。


最后一件重要的事情:当我购买Trinnov时,我决定“外包”初始校准。我感到很欣慰的是,经过25年的房间校准和4年的  Datasat家庭影院处理器的使用经验,我至少可以提取出Trinnov 90%的能力。但是,我想继续使用家庭影院技术,并减少必要的时间,让我对听到的内容完全满意。我是一个非常挑剔的听众,也是我自己最糟糕的批评者。我知道,如果我自己去做的话,我可能需要几个月的时间才能听到我喜欢的,我决定我宁愿看电影,也不愿瞎折腾。


所以我雇了亚当·佩尔茨(@appelz)来表演他的魔法。两天之内,他所做的比我几个月所能完成的还要多。自从他校准以后,我比前一年看了更多的电影(也花了更多的钱)!!此外,我刚刚为我的投影仪买了一个新的灯泡,他也校准了它。雇佣他显然是我的一个很好的决定。从那以后,我变得更加熟悉,能够重新校准我的房间(多次),并校准其他一些使用Trinnov的AVS会员。

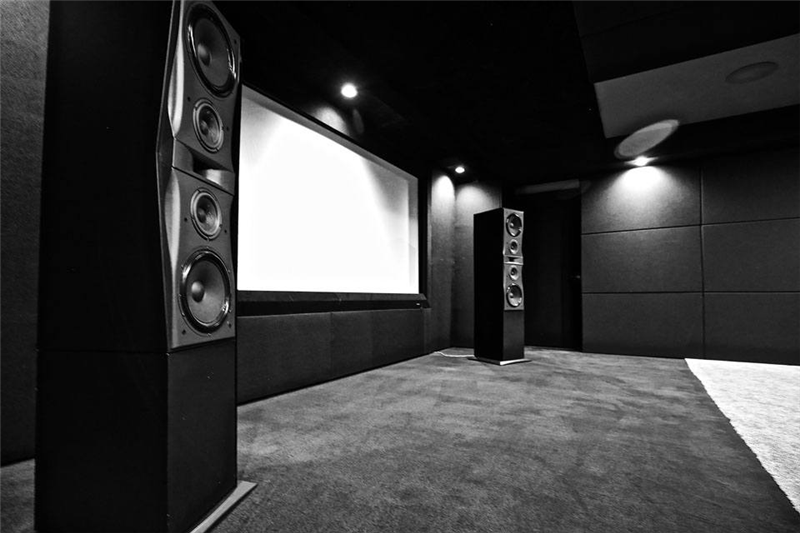

从侧面看,奥科尼影院的主要扬声器和屏幕。Chuck Gerlach拍摄


AVS论坛:你的主要设计目标是什么?(例如:隔声、装饰、声道数目、声学处理、屏幕大小及形状、座位数目等)


CG:隔音:这是一个我承认我可以踏足的领域:“准备;进行;目标”。事实证明,我的设计目标是几乎完全隔离整个房间,如果不花2万美元彻底翻修暖通空调系统(我没有打算在这个房子上做这种投资),就无法实现。我做的唯一的暖通空调的改变是(最近)在机房增加了一个迷你分体式空调。


虽然我们家有两层楼,但只有一个暖通空调系统同时服务于这两层。它使用一个系统来控制两层楼的温度,但这意味着二楼的管道系统(间接地)与一楼的管道系统相连。我相信你能看到这是怎么回事。在把所有的钱都花在双层石膏板、绿色胶水、地毯衬垫、隔音所有插座、沉重的实心门等上之后,结果发现这些都是徒劳。当我们第一次放音乐时,只是为了确保所有的连接都是正确的,我们注意到声音可以很容易地通过许多空流插座听到,最糟糕的是主卫生间区域。


幸运的是,结果并没有我最初想象的那么糟糕。通常情况下,要么我白天看电影,要么我妻子晚上陪我看电影。在晚上我想听音乐的时候,如果我妻子要睡觉,我关上主卧室到主浴室的门,关上主卫生间的门,我可以在任何合理的水平上听,而不去打扰她。


一个真正的缺点是,这个剧院的环境噪音水平(从通风口进入房间的声音)比我计划的要高得多,这是我在其他所有房间都经历过的。幸好它对整体体验没有带来负面影响。


结论:如果你想要很好的隔音效果,不要漏掉任何一个部件。


屏幕大小/形状等:如果我要再做一次这个影院,我会把我所有的设备和媒体放在影音后面的房间(一间卧室),然后有能力把我前面的所有扬声器放在一个大得多的屏幕后面。目前屏幕左侧有一扇门,可以进入机房,但限制了我扩大屏幕尺寸的能力。


当我搬到这个影院的时候,我还是一个有两声道人,我想让这个房间同时为两声道和家庭影院服务。因此,房间的声学处理是为两者而设计的,在房间中放置左右扬声器可以使人在听音乐时能够听到更三维的声音成像。


当时我不知道,也不可能知道的是3D音频,尤其是Auro(Matic)和Datasat或Trinnov处理器可以提供我想要的所有3D沉浸感,即使所有的前置扬声器都在屏幕后面。但是,无论是我的屏幕大小(120英寸宽,51英寸高,2:35),还是我的左右扬声器都在房间里,都没有减少我们获得的享受或身临其境的体验。越大越好?是的,但不是以重做所有的电器,移动所有的设备,新的屏幕和掩蔽系统等为代价。


声学处理:很久以前我就知道声学处理对最终的声学效果至关重要,所以我决定不惜一切代价来实现它。如上所述,该计划包括两声道和家庭影院两种解决方案。虽然在理论上,“妥协”是必要的,但我在听音乐时使用所有扬声器的结果是,安装的解决方案没有任何缺点。


AVS论坛:您的家庭影院有哪些独特之处?

CG:我不确定我们的影院有什么特别的,除了它有3扇门。


AVS论坛:规划阶段有多长?

CG:考虑到这不是我的第一个剧院,我的计划时间很短,因为我从其他的剧院项目中学到了很多;大概两个月吧。我和GIK一起做了计划和房间设计,大概花了一个月左右的时间。然后和当地的公司合作建造了这个房间。他们从来没有做过这样的事情,但当我们走过房间需要的各个部分时,他们非常灵活地与我一起工作。他们做得很好。


AVS论坛:建设阶段有多长?

CG:房间的变化是从我们关门那天开始的。那是2013年8月。我们在11月开始“运作”。当时我们不住在这个小镇上,所以我从亚特兰大来来回回地和建筑商一起工作。


AVS论坛:你使用了什么建筑材料和技术?

CG:在每扇门(3扇)上,我们使用了特殊的密封装置来减少门周围的声音泄漏;每个电源插座都用密封胶处理,这有助于减少泄漏,我们还使用了厚重的衬垫,放在地毯垫下,试图减少在木制悬空地板上的影响。就个人而言,除了那些门,其他的都是成功的。我了解到,让门(即使是沉重的实心门)不成为声音泄漏源的唯一方法是使用双层门,门与门之间有空气空间……我们没有这样做。我们使用双5/8干墙与许多桶“绿色胶水”。考虑到房间在二楼,它相当结实。


AVS论坛:总成本是多少(AV设备、声学处理、建筑材料、承包商)?


CG:我在这个影院投资了大约14万美元,包括所有的设备、座位、声学处理、建筑等等。但是,我没有为这家影院开过总额为那么多的支票。这个过程始于40多年前,当时我开始钻研两声道系统,然后转向多声道家庭影院系统,然后通过各种修改、新房间和新升级。


AVS论坛:多少是真正的DIY(用自己的手和朋友、家人的手),多少是外包的?

CG:总建筑成本(约31000美元)约占80%合同成本的80%,DIY(自制成本)约占20%


AVS论坛:谁做了声学设计,音频/视频校准?

CG: GIK做了房间/声学设计,我做了所有的安装和初始音频校准


AVS论坛:你最大的挑战是什么?你是怎么认识它们的?

CG:如前所述,房间的隔离显然是最大的挑战,我们只是部分成功地克服了这个挑战。但一切顺利、完美吗?不,但必须足够好。


AVS论坛:过程中最伟大的时刻是什么?

CG:在过去的6年里,我们经历了很多“伟大的时刻”。


(1) 2014年初,当我第一次启动这个完全校准过的房间时,我意识到自己已经远远超越了“影院1号”,脸上挂着大大的微笑;


(2)当我们邀请隔壁邻居和我们一起看电影时(她是《变形金刚》的粉丝)。电影结束时,她看着我说:“我不知道你为这一切花了多少钱,但每一分钱都值得”(我同意她的说法);


(3)转向3D音频(Dolby Atmos和DTS:X)的转变 过去是、现在也是家庭影院中最令人惊叹的转变之一。即使我的妻子,她没有能力(或没有愿望)听到我所做的各种改变的不同之处,她也喜欢这种提升;


(4)我们的第一台4K投影仪(索尼)和现在的JVC (4K/HDR)也榜上有名;


(5)先使用Datasat,然后Trinnov将音频提升到一个全新的级别;


(6)最后,虽然可能不是最伟大的,但最令人满意和最有价值的事情发生在我们最后一次进入Trinnov和9.x.6系统的时候。我甚至没有认真地想过需要摆弄或升级,这给了我很大的心灵平静(还有更多的时间享受听音乐和看电影)。在我从事音频工作的许多年里(先是双声道,然后是家庭影院),我从未像现在这样不愿意进行任何重大的升级或改变。


房间的尺寸


房间宽19英尺3英寸,长22英尺,高8英尺。最初的空间是27英尺长,但我们用了5英尺作为设备和媒体存储,以及有空间把中置声道放在屏幕后面。


设备清单


视频设备


JVC RS4500激光投影仪;
Panamorph骑士镜头;
Lumagen RadiancePro;
Carada面具电子水平掩蔽系统;
Seymour声学透明  2:35 120 x 51英寸屏幕(~1.0增益- XD材料);


扬声器:


房间设置为9.2.6剧场;
LCRs: Triad PlatinumLCRs;
后环绕:四个Triad Silver
侧环绕:两个Triad In-Ceiling
低音炮: 8 Seaton F18 SUBS;
天空声道:6个RSL C34E's


电子设备:


Trinnov Altitude16处理器;
纯功率APS 2000电源处理器;
两个ATI - AT54XNC放大器- 1个7通道和1个8通道;
MiniDSP Open DRC-AN


来源:


Synology NAS DS1817+ (32TB/~22TB可用);
Nvidia Shield/Plexfor可观看翻录电影;
苹果电视4K =访问Netflix和亚马逊电视等;
Dish Network 4K DVR;Oppo 203 4K蓝光播放器;
SGC(小型绿色计算机)sonicTransporter i5 CDR运行Roon核心音乐播放(琐碎文件和Qobuz)和收集管理


声学处理:


房间设计和所有声学处理由GIK设计。
第一个反射点:GIK q7D扩散板(每边2个)-覆盖由Acoustimac斜面板;
前壁:全是吸音;
后侧壁:GIK怪兽低频陷阱与扩散板(3个一面);
后墙:3个GIK q7D与2个GIK低频陷阱与扩散板;
左后角:GIK Soffit陷阱;
前角:自定义的角落陷阱;
拱壁: DIY的拱壁陷阱;
天花板云:三个gik244低音陷阱;
这种带有斜边的矩形板的想法来自于彼得·M .的剧院


其他:


影院椅子;
BlueJeans 的XLR信号线、HDMI线和喇叭线;
Middle Atlantic 设备架;
Control4 智能中控;
照明:5000K LED灯泡。
