Vivid Audio CEO Philip Guttentag先生透过最新的 Kaya 系列介绍 Vivid Audio 的设计原则以及技术特点,听完让人十分佩服他们认真的态度与专业的能力。


全都自行设计生产


首先要知道Vivid Audio生产的喇叭中,所有的重要部件都是自行开发生产,喇叭最重要的箱体、单体、分音器都是自己做,尽力降低向外采购的比例。


见过Vivid Audio喇叭会知道他们的外型与众不同、非常特别,箱体造型是完全出自声学考虑、其来有自,绝非仅是想独树一格。单体设计更是一项大工程,可从设计中看出 Vivid Audio 设计长 Laurence Dickie 先生与团队对于细节的掌控。

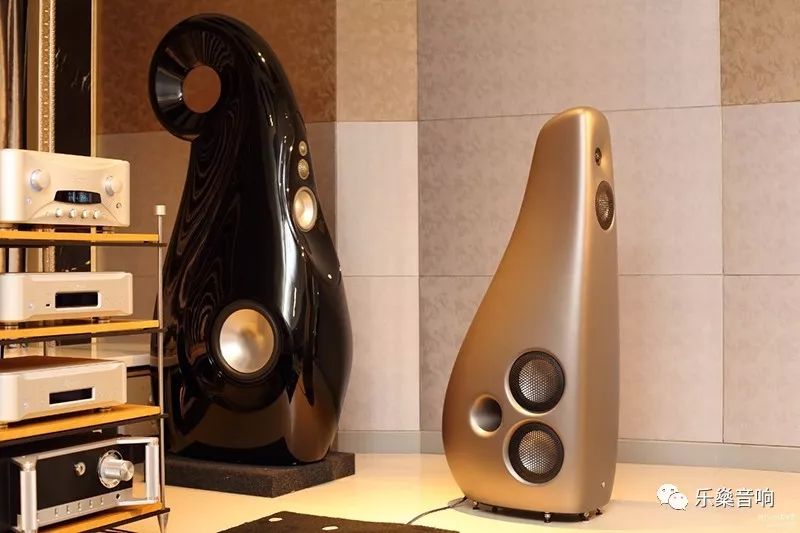

▲照片前方(右)是最新的 Kaya 系列,完全承袭了照片后方(左)顶级系列 Giya 的技术特点,但从原来的4音路视型号改为2或3音路设计,Kaya 的体积比 Giya 小,低音使用的导波管内藏( Giya 上方的环形),箱内空间分配不同,单体与分音器经过修改,但整体设计原则与技术仍然沿袭 Giya 。


精细且特殊的设计

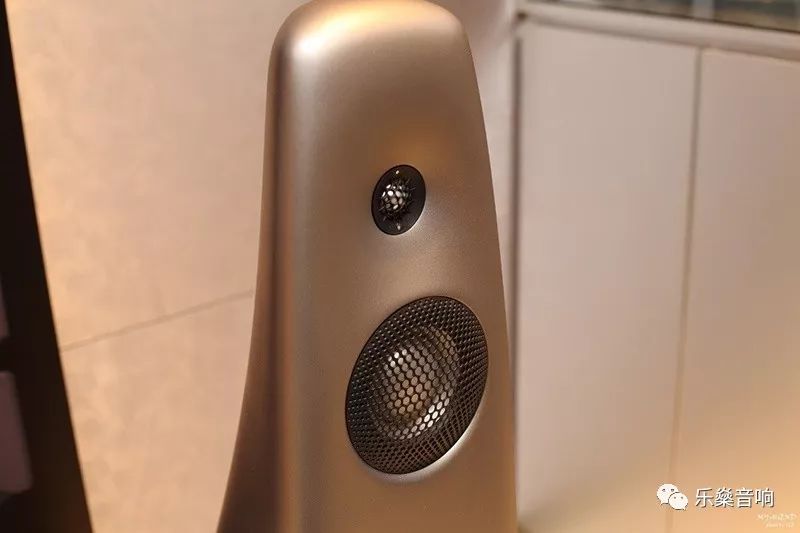

Philip Guttentag 先生先从高音单体振膜曲线谈起,这是以自然为师,例如电线杆间电线自然垂下的角度曲线,他们认为这用在振膜曲线上同样会有优异的特性。接着在音圈周围使用了碳纤维环,在实测时降低了 12kHz~22kHz 间响应突起。然后就是单体背波的处理,这就用上了 Vivid Audio 著名的背波导波管,这是 Laurence Dickie 先生在1994年设计出来使用在前东家 B&W 的喇叭产品上,成为了经典,在他加入 Vivid Audio 后也将此设计概念带到他们的喇叭上。

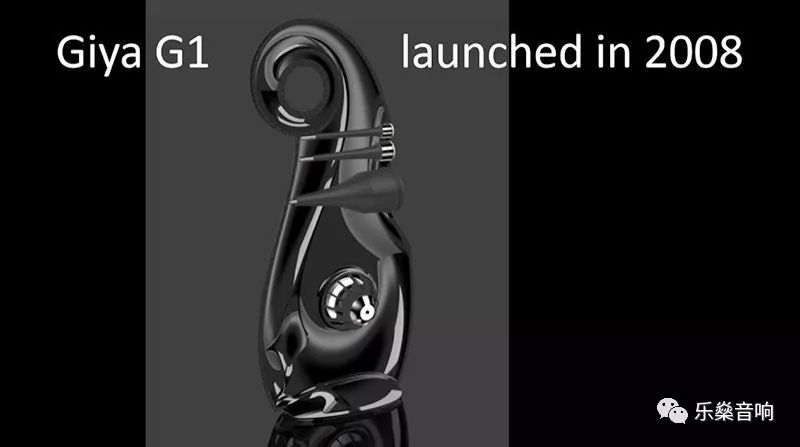

Giya 内部导波管示意图


此导波管安置在单体正后方,当振膜工作时除了向前发出我们所需要的声波以外,也会同时向后方发出我们不需要的声波,这个声波或许不会直接让聆听者听到,但因声波在密闭箱体内会再影响到单体与振膜工作,产生不必要的振动与声音失真。多数喇叭设计上会直接在单体背面空间内使用棉花、泡棉等材料吸收背波,但导波管设计则是给予背波空间并沿着管道导波,并在管道间使用阻尼材料逐渐消除,得到的是更为干净无失真的声音。

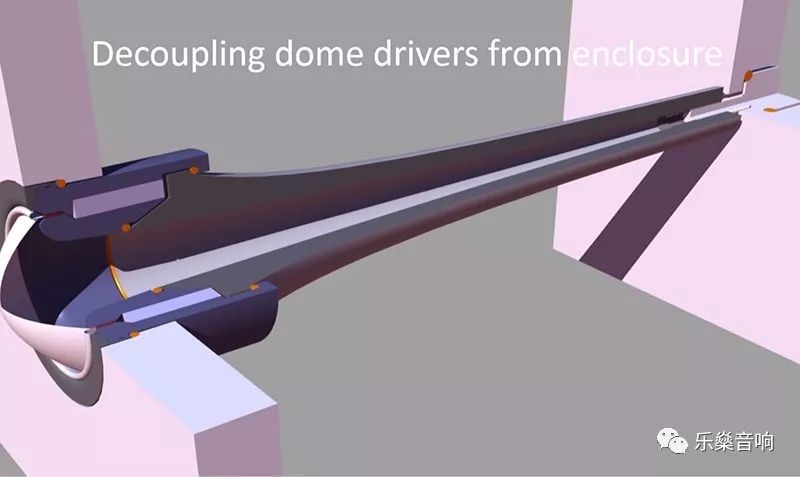

单体振膜在下面示意图的左方,背后长长的导波管给予背波时间与空间消除,在导波管中使用阻尼材料。且单体本身与导波管之间有良好的隔离,且与箱体之间也有良好隔离,避免振动影响彼此,在图中橘点位置就是阻尼隔离材料。

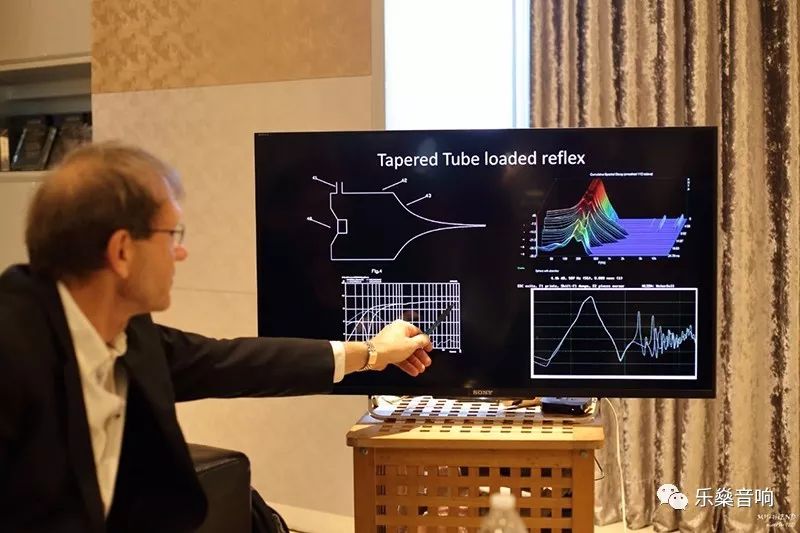

Vivid Audio的设计都是经过实际测试数据分析得来,每一个材料的增减或选择以及设计型式都有数据左证,下面照片中是解说导波管设计的影响。

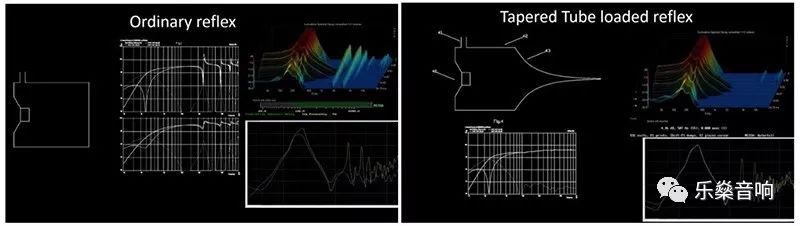

▲左为没有使用导波管设计的测量图,右为使用导播管设计后的测量图




▲在单体与箱体之间的隔离上会使用到这样的硅胶环避振

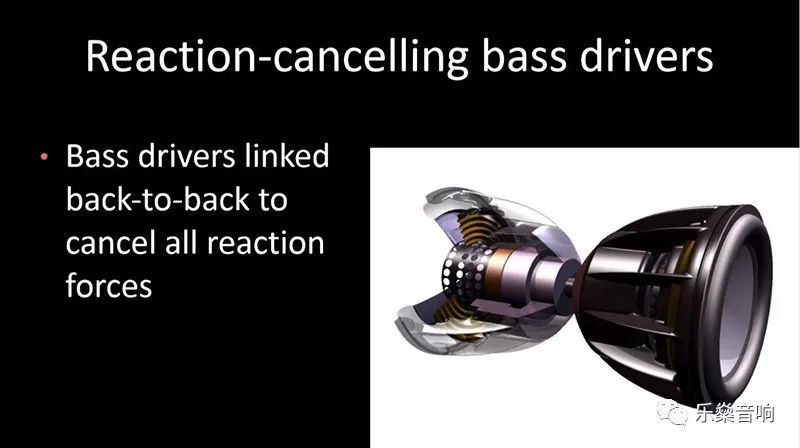

低音单体设计则采用背靠背设计连结在一起,低音单体的工作能量较大,同时反作用力也较大,设计两个相同的低音单体背靠背放置能够抵销彼此的反作用力,包含背波与机械振动,维持喇叭主体的稳定。




箱体设计其来有自


在箱体设计上首先,为何 Vivid Audio 要设计弧形或是说曲型的箱体,先是根据1950年代一位工程师 Harry F. Olson 博士,他是著名的声学研究专家,尤其是在声音扩散衍射的研究。Vivid Audio 便是根据他的研究而设计出弧形箱体,对于声音从振膜发出后的扩散会减少方型前障板的绕射问题,得到更线性的响应频率。

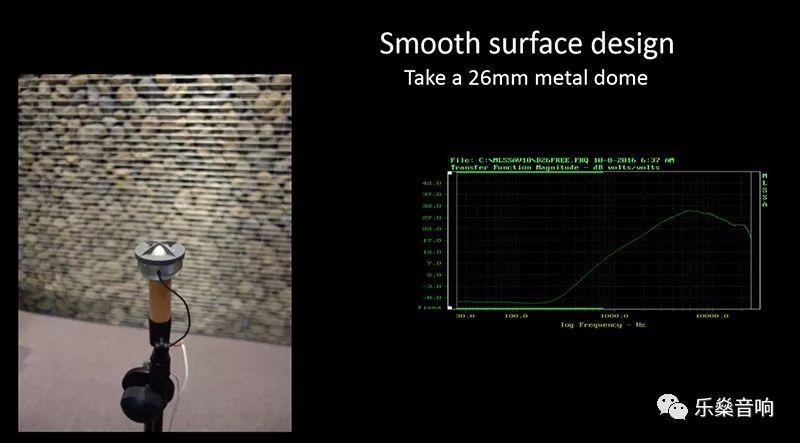

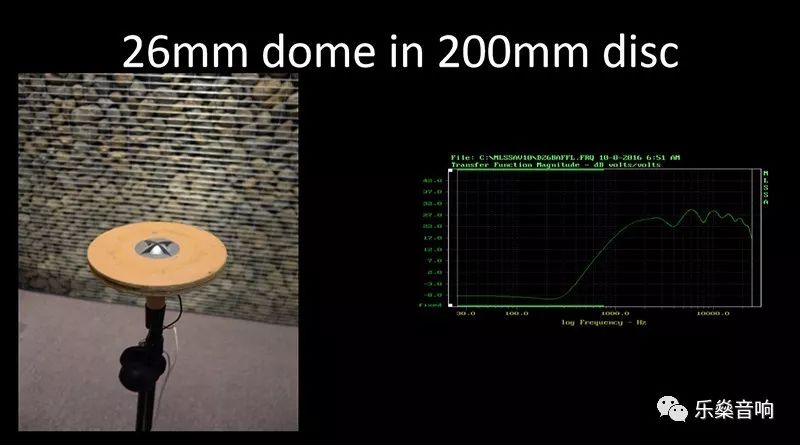

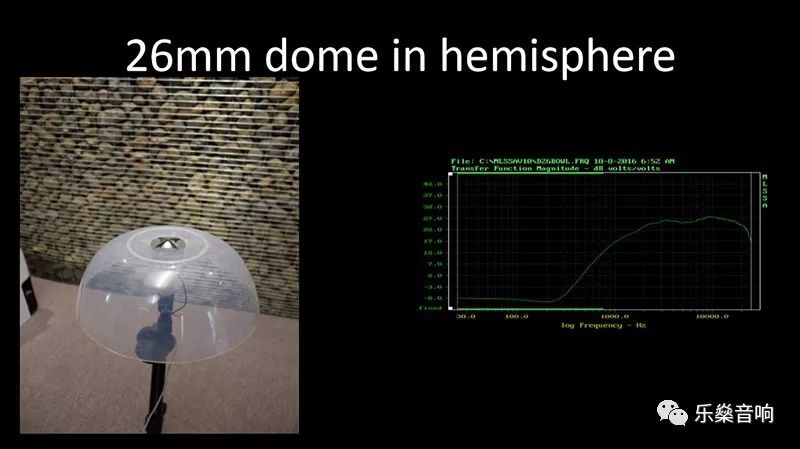

下面三张图片分别说明26mm的金属振膜单体在1、没有前障板,2、方形前障板,3、弧型前障板上的测量结果。第一种状况最完美但是不可能,第二种状况是大多数方型喇叭的情况,第三种状况是Vivid Audio所设计弧形前障板情况。

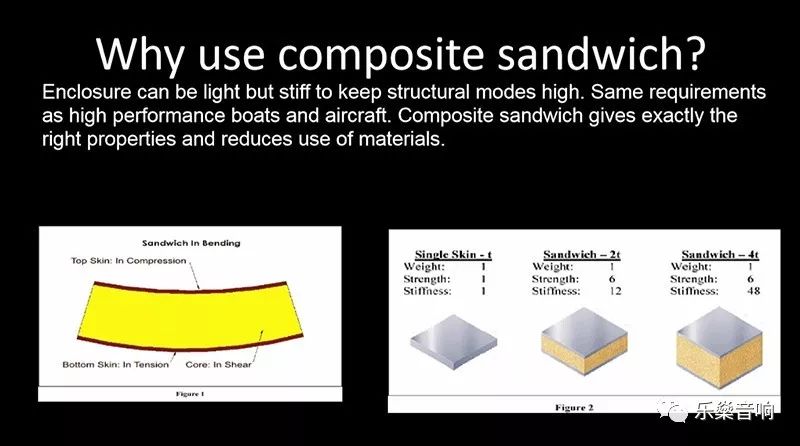

接着说明箱体材质,他们认为质量不是喇叭箱体所需要的,喇叭箱体需要的是有如使用在飞机或船上的材料,又轻又强壮。材质的重量不是重点,重点在于结构物理设计,他们使用三明治结构在喇叭所用的箱体材料上,并以结构设计出刚性不但高而且韧性也高的结果。




分音器设计则不使用PCB电路板而使用hard-wied的做法,原因很单纯,就是声音比较好。Kaya目前已经推出的有最大型的Kaya 90、Kaya 45、Kaya 25,这三款为落地喇叭。另外还有正在研发的Kaya S15书架喇叭,因为体积比起过去设计的型号都小很多,要在Vivid Audio的设计原则下完成必须修改较多地方,目前还在针对某些小地方做调整,但已接近完成品,不久后就会与大家见面。

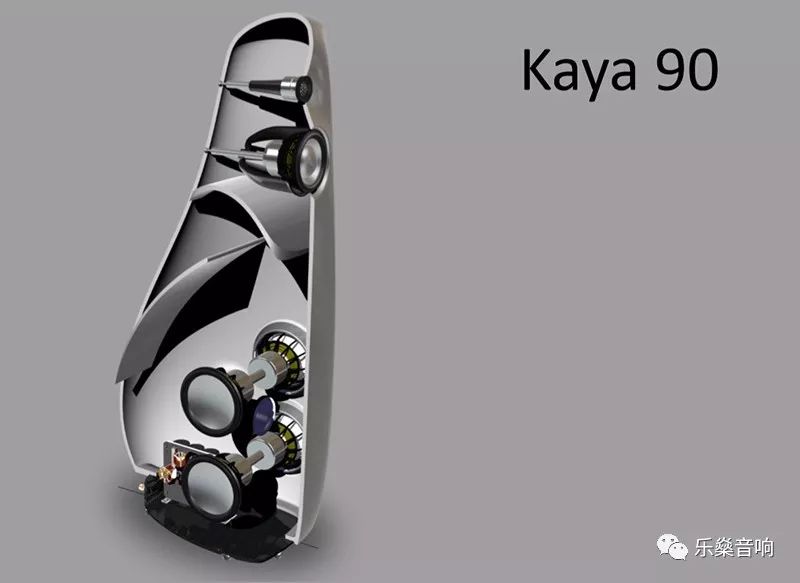

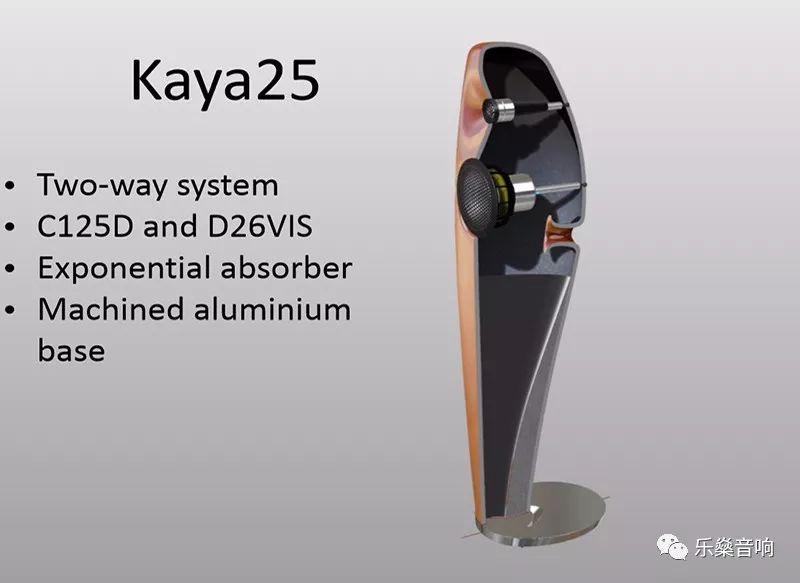

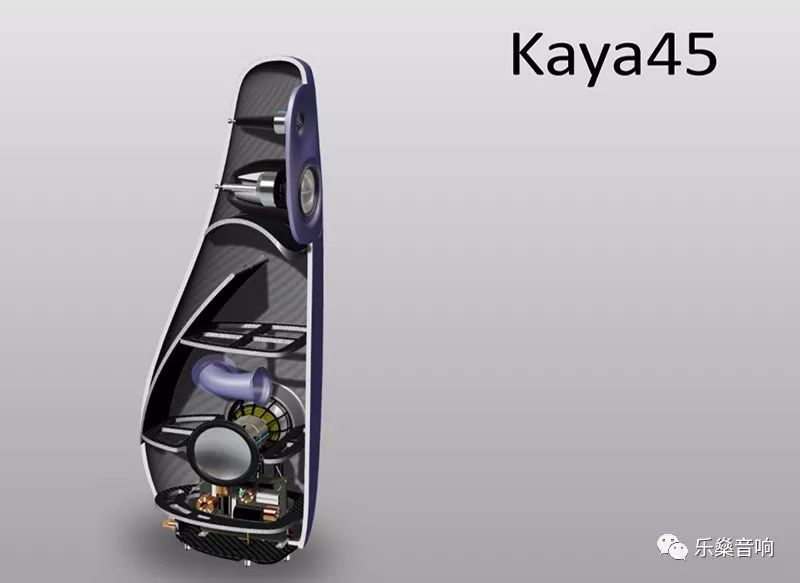

下方我们也可以看看三款已推出的Kaya型号内视图。

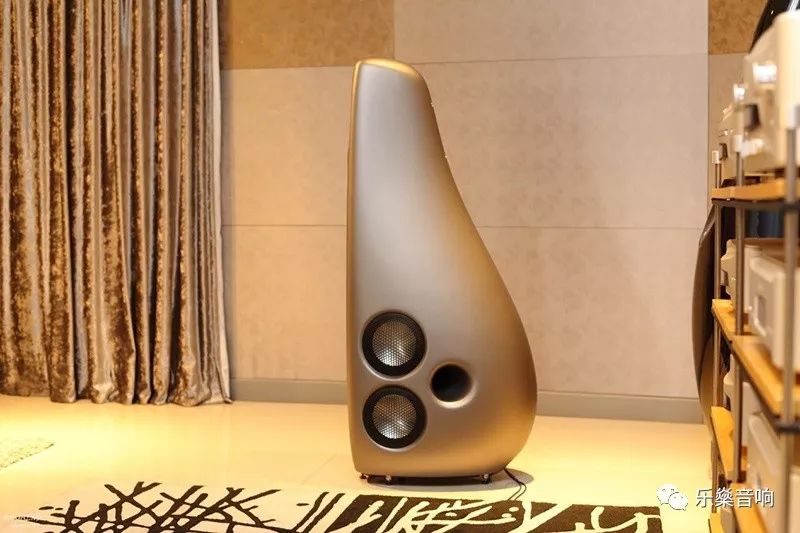

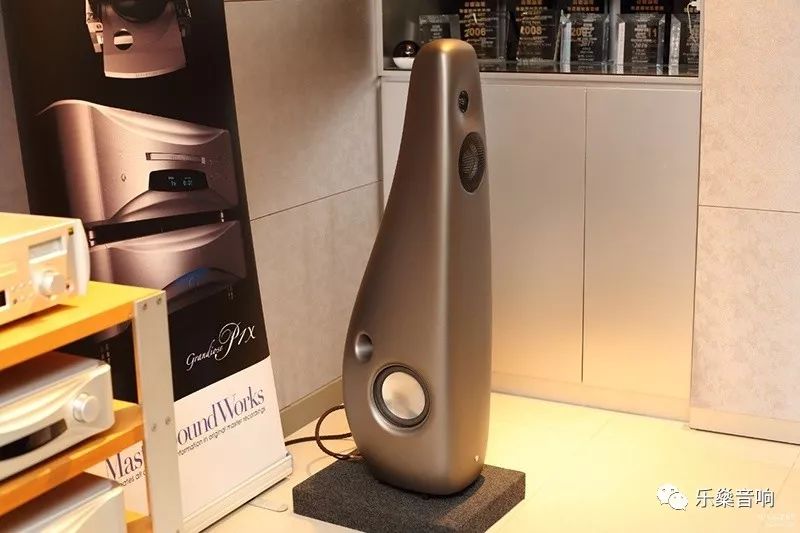

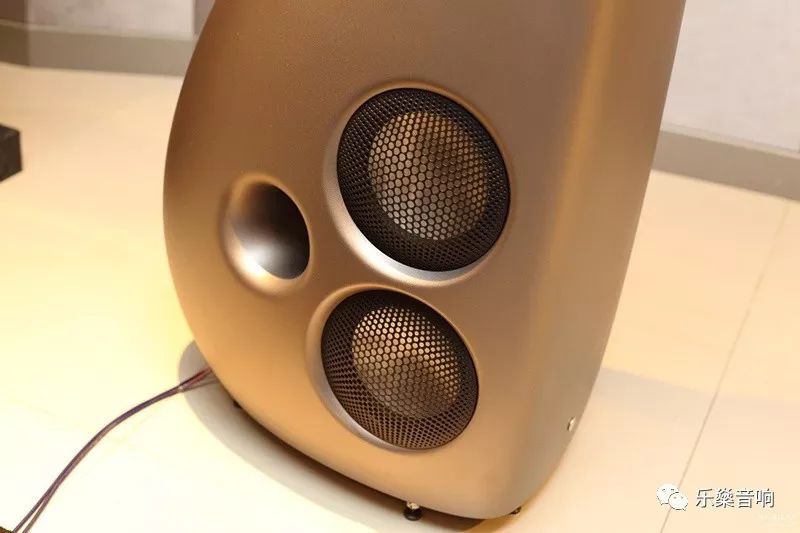

▼Kaya 90实际照片

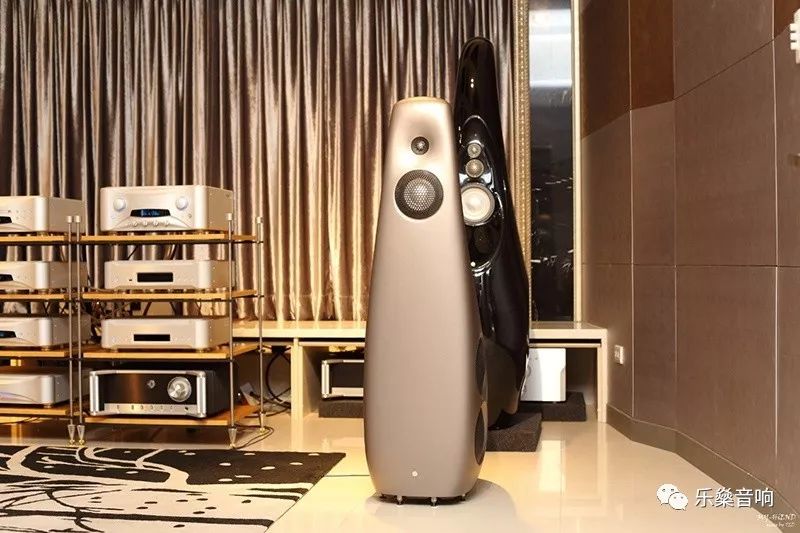

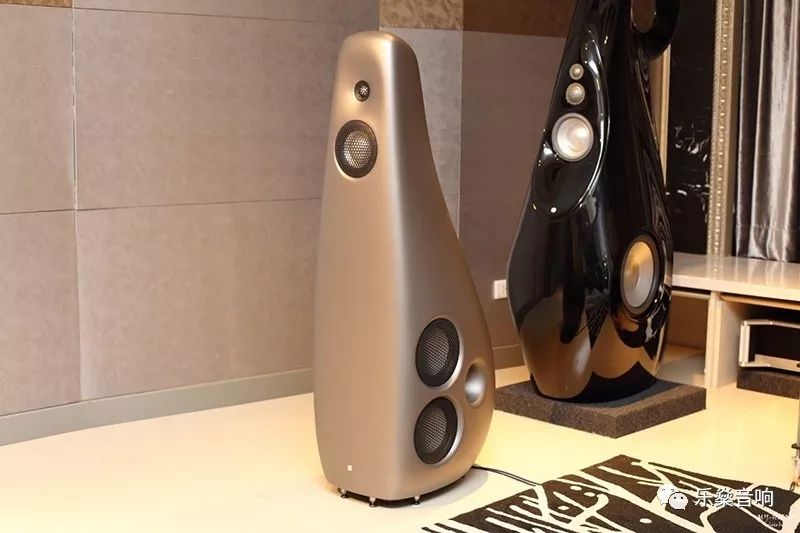

▼Kaya 45实际照片:

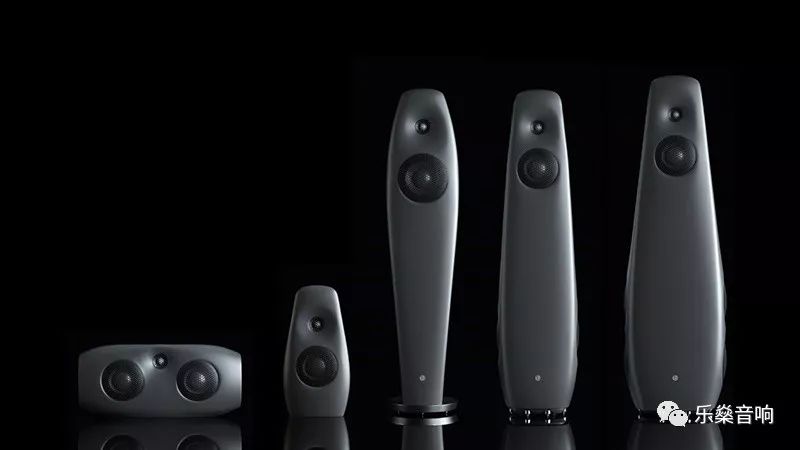

▼Kaya全系列
