同样菲涅尔结构不一样的效果


之前两篇和大家聊了黑栅与菲涅尔的区别,接下来两篇将专门和大家探讨菲涅尔屏幕,难道市面上销售的菲涅尔屏幕效果都一样吗?

首先大家要了解,菲涅尔硬幕其实是将菲涅尔结构的光学膜贴在一块硬质基板上制成的,而菲涅尔结构的光学膜是一种高分子的树脂材料,就是这块光学膜材直接决定了最终的画面效果。目前市面上的菲涅尔光学膜主要分为进口和国产两种,而采用不同膜材的屏幕在售价上也有很大的差距,但是具体体现在效果上二者有哪些不同点呢?

为了让大家更加直观的看出两者的差异,小编特意准备了两台同样型号的主机、同样的线材来搭配两块不同膜材制成的菲涅尔屏幕。


一、 画面亮度均匀性

为了更专业的说明问题

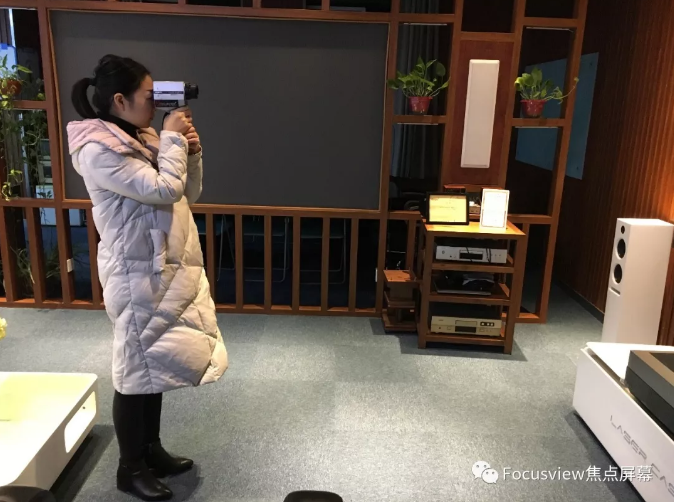

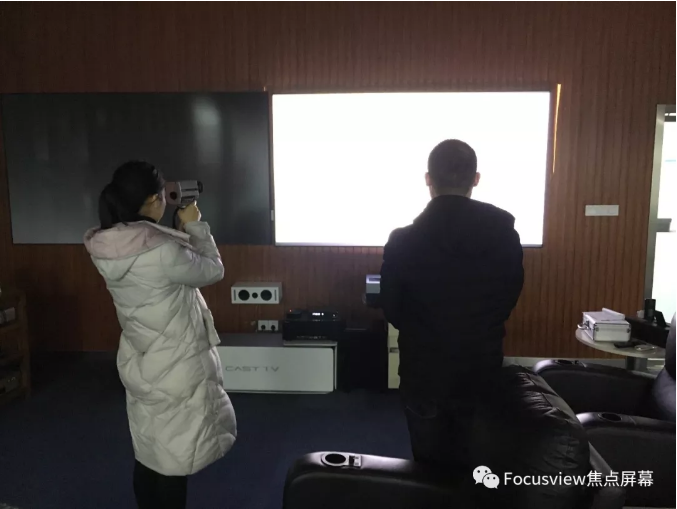

我们使用柯尼卡专业屏幕亮度计

在屏幕上打出纯白画面

按照九宫格法测量亮度值

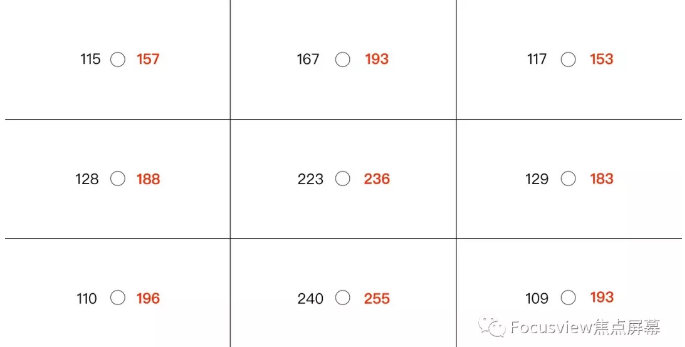

得出以下实测数据(单位cd/㎡)

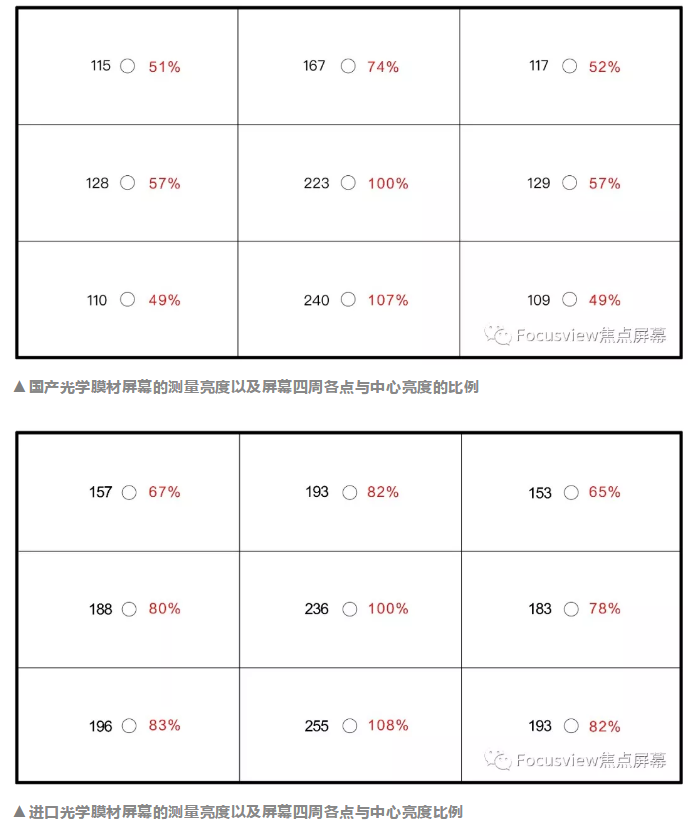

通过数据对比可以看出

国产膜材屏幕四周亮度约只有

屏幕中心亮度的一半

进口膜材屏幕四角亮度

更加接近屏幕中心亮度

画面亮度的均匀性更佳

反应在画面效果上是什么样

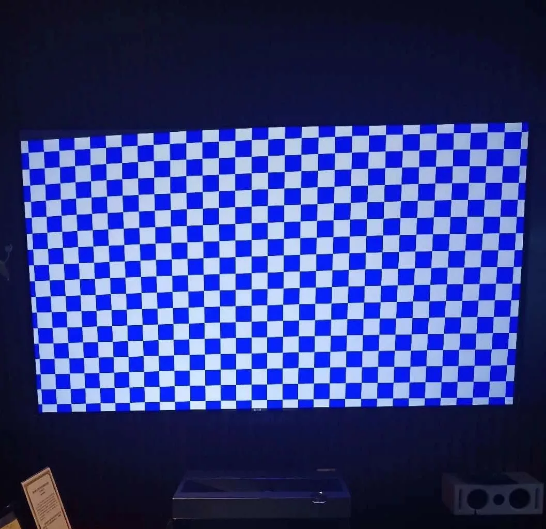

▲国产光学膜屏幕

画面中间部分会出现明显光圈

四周却较为黯淡

整体画面亮度不够均匀


▲进口光学膜屏幕

没有明显的光圈

整体亮度较为均匀

观看舒适度更高


二、可视角度

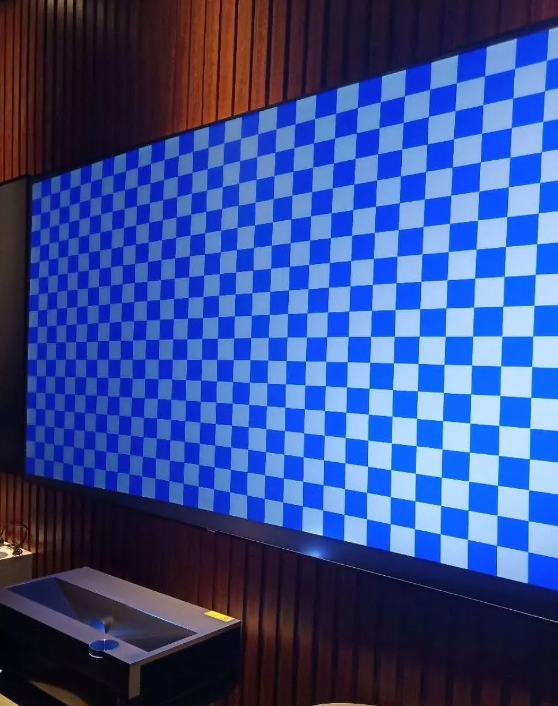

▲国产膜材屏幕

观看视角移动

光圈随之偏移

画面其他部分亮度锐减

站在这个位置

基本观看不到好的画面了


▲进口膜材的屏幕

也有光圈随观看视角偏移的情况

但是整体画面亮度

并没有锐减太多

可视角度相比国产原材的屏幕较宽


上篇文章发出后,小编挨批评了,因为小编领导说关于两块屏幕的可视角度的结论太过主观,缺乏数据支撑,于是小编就对两块屏幕的半值视角重新进行了测量(半值视角:以屏幕中心位置测得的亮度值为基准,向屏幕中轴方向的左或者右边进行偏移,当测得屏幕亮度值降至中心亮度的一半时,此时所在的位置与屏幕中轴线所形成的夹角为这块屏幕的半值视角,通常认为半值视角✖️2的角度为这块屏幕的最佳观看视角)。


得出结论:

两块屏幕的半值视角基本接近

都在30度以内

当我们处于半值视角的位置时

两块屏幕各点的亮度值如何呢

我们也做了一番测量

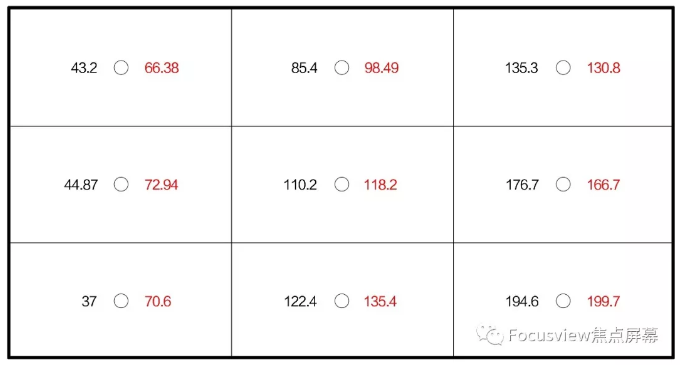

       得出以下实测数据(单位cd/㎡):

黑色数字为国产光学膜屏幕亮度值

红色数字为进口光学膜屏幕亮度值


通过数据可以看出

视角偏移到右边半值位置后

两块屏幕最亮的部分均在右下角

屏幕左边角亮度最低

但是国产光学膜明显衰减的更为严重

视觉上造成的不均匀感较为明显

进口光学膜材左边角亮度相对衰减要小些

即使处于半值角度观看

画面效果也是可以接受的

用数据重新论证完上篇的可视角度问题后

再来看画面效果

一、画面锐度

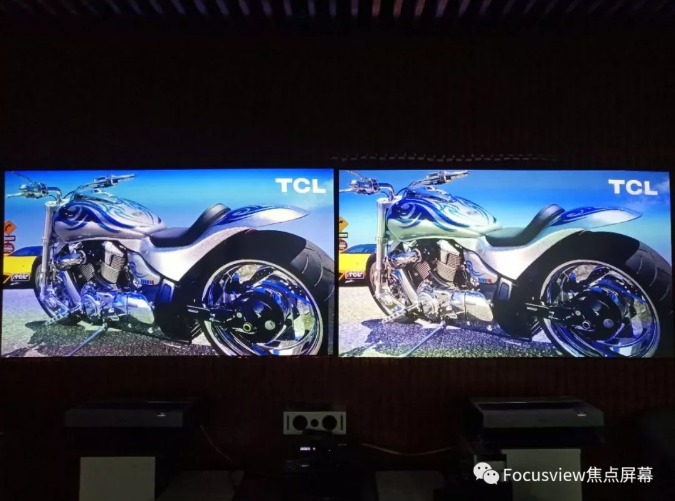

(左边进口膜材菲涅尔结构硬幕与右边国产膜材菲涅尔结构硬幕在同款机器、同款线材、同样参数下的对比)

通过观察摩托车的发动机部分和轮胎部分,

可以看出左边屏幕的画质更清晰

所以画面锐度也更高


二、画面噪点

    还是上张摩托车画面的图片

    观察摩托车的银色外壳部分

左边进口光学膜屏幕的噪点要高些

而右边国产光学膜屏幕的画面则更加细腻

噪点控制的较好,这点值得肯定

但只要站在正常的观看距离

就已经看不出两者的区别了


三、防眩光能力


左边进口膜材屏幕

两道射灯直射

现场观看没有明显的反光

右边国产膜材屏幕

射灯光束造成的眩光比较明显

这不仅影响观看体验

还会影响到画面的黑位表现



相信看过前两篇文章的读者应该对市面上不同膜材的菲涅尔屏幕有了一定的了解,进口膜材与国产膜材屏幕在效果上除了亮度均匀度、可视角度、画面锐度、噪点大小和防眩光能力以外,还有什么不同呢?

今天我们就跟随着现场屏摄来比较下二者在色彩、增益和对比度上的效果差异。


屏摄规则


同款投影机机型,同样画面输出参数

为确保结果公平,两台机器进行还进行交叉测试,结果一致

左边:进口膜材的菲涅尔屏幕

右边:国产膜材的菲涅尔屏幕



 色 彩 还 原


全黑环境

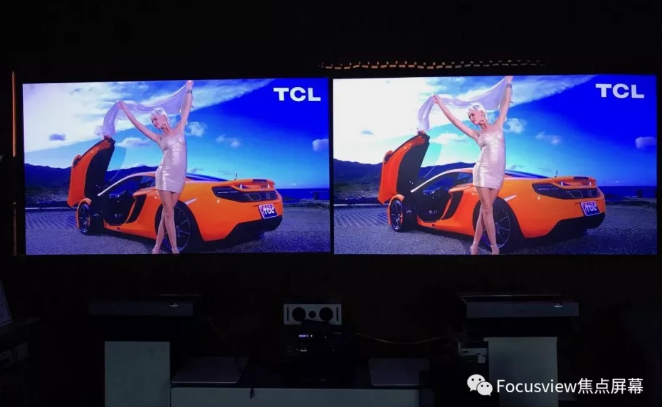

左边屏幕:色彩准确,背景纯灰色

右边屏幕:色彩偏红,女主角的肤色也明显 %¥#(无法形容)

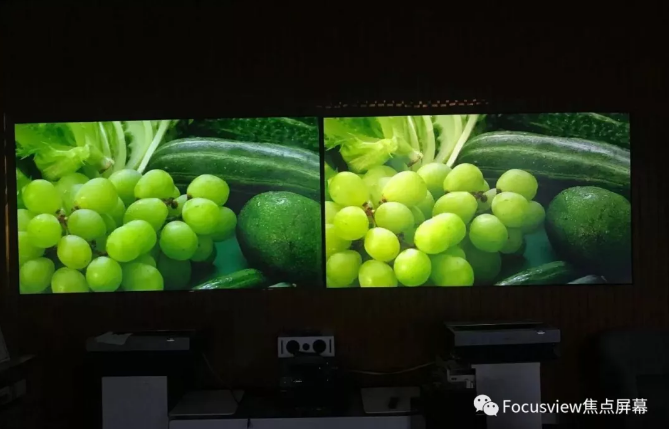

左边屏幕:整个画面色彩均衡

右边屏幕:‘葡萄’ 区域色彩失真,画面少了立体感,成为‘熟葡萄’



左边屏幕:左上角的 ‘白云’ 有明暗的层次感

右边屏幕:左上角的 ‘白云’ 真的是‘一片白云’


开灯环境



两个屏幕正前方画面比较

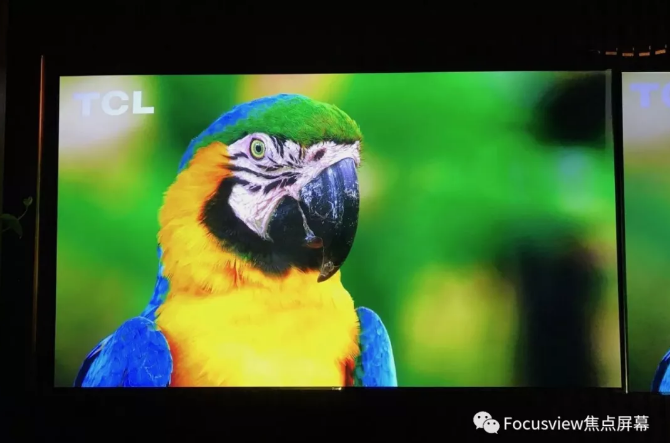

▲ 进口膜材·菲涅尔屏幕

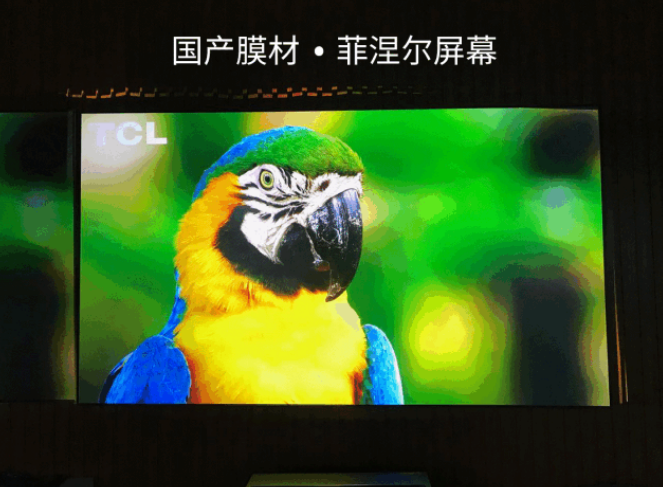

▲ 国产膜材·菲涅尔屏幕

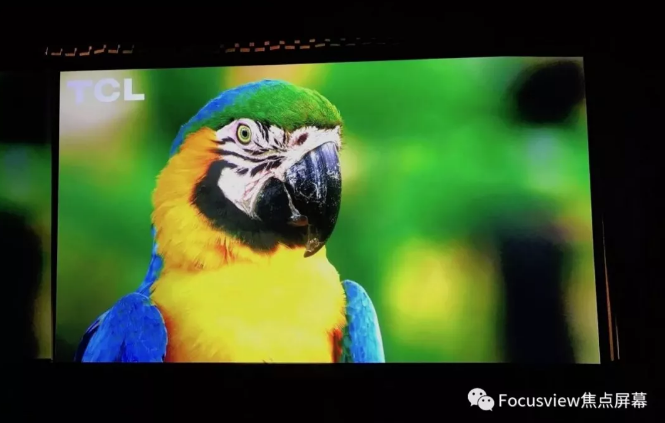

大家盯着 鹦鹉的胸

(感觉怪怪的...)


 增 益


黑色数字为国产膜材屏幕亮度值

红色数字为进口膜材屏幕亮度值

单位:cd/平方



站在两块屏幕中心位置实测的屏幕中心亮度值

左边屏幕中心增益为1.2

右边屏幕中心增益为1.0


左边屏幕相较右边屏幕

画面总体亮度明显提升


 对 比 度


画面背景与衣服均为黑色

左边屏幕:能够清晰看到衣服与黑色背景的界限

右边屏幕:界限相对来说比较模糊

(背景色与衣服的颜色接近,现场评测观看比较明显,手机画面无法全部表现出来)

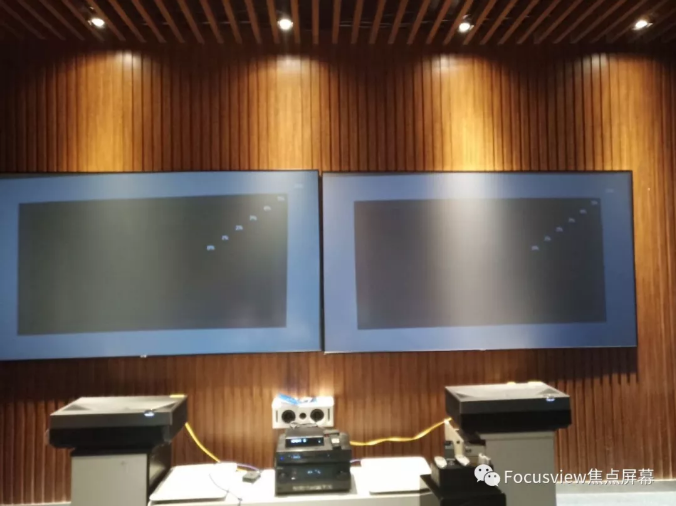

为了评测更公正,我们关闭顶部射灯进行比较

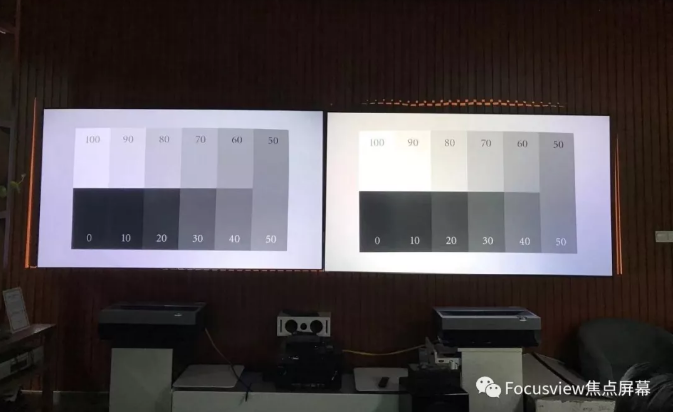

在这张10%步进的0-100%的亮度变化测试图案中,进口菲涅尔膜表现完美,而国产菲涅尔膜除了色温偏低,黑位不足以外,高亮度部分90%和100%亮度已经融合在一起,不能完整分辨了。


 结 语


同样的菲涅尔结构,采用国产和进口膜材的超短焦抗光硬屏,通过以上对比,效果还是有相当大的差距。

主要体现在:进口膜材菲涅尔屏幕亮度均匀性更好,视角相对更大,色彩表现也更为完美,对比度、黑色表现、防眩光能力都普遍优于国产菲涅尔屏幕,而国产膜材贴近看的噪点要小于进口的,当然,国产相对于进口,价格更有优势,大家可以根据自己的需求来做出选择。

目前市面上两种菲涅尔屏幕都有销售,进口菲涅尔屏幕主要跟海信激光电视搭配销售,也有少数厂家在组装生产,国产菲涅尔屏幕则主要是搭配坚果、峰米等品牌的激光电视在销售。

希望通过这几篇文章让大家在了解不同菲涅尔屏幕差别的同时,也选择到最适合的产品。
