国外烧友的星战主题家庭影院




当Patrick Williams和他的妻子决定在密苏里州尼克夏(Nixa)建造一所新房子时,他们也决定在新房子中搭建一个专门的家庭影院,Patrick一直以来都是音频和家庭影院爱好者。他从Aiwa立体声音响开始,升级了数次,最终搭建了一套以Aperion Verus Grand扬声器和雷鸣(Rythmik)低音炮为基础的5.1系统。


最初,Patrick对这套系统非常满意,觉得自己已经达到了家庭影院的涅槃境界。直到后来加入了专业的音响论坛,开始各种中毒!浏览大量的帖子之后,升级之火开始熊熊燃起!恰好此时,他和妻子开始讨论建新房子,搭建一个独立影音室的想法也应运而生。


除了家庭影院之外,Patrick的另一个爱好是《星球大战》,所以在考虑家庭影院的设计时,毫无疑问地把星战主题融入其中。


“我一直认为拥有一个主题影院是一件很幸福的事情,我自己曾经也在餐巾纸上随意画过一些草图。但对于如何搭建一个外观精美且功能实用的家庭影院,我并没有太多的概念。因此,还需要寻找一些专业人员。


为了搭建一个符合自己理想的家庭影院,Patrick联系到了Shawn Byrne(Quest Acoustical Interiors)。和Jeff Parkinson (BIGmouthinDC),分别咨询声学设计和实际搭建中的问题。

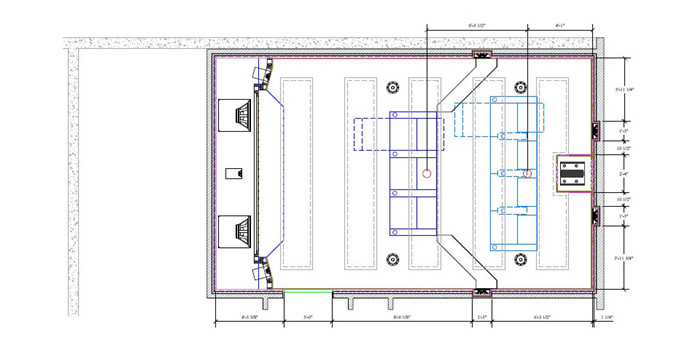

Shawn Byrne主题影院的平面图


Patrick先和Shawn一起规划了两个月,然后把建筑师Mark Martin也带到这个过程中,以确保所有的事情顺利有序的进行。


他们从2017年5月5日开工,11月2日搬进了新房子。但这时候家庭影院这时候还没有完工,但施工部分基本完成,只需要安装声学板,后期的一些处理以及最终的校准工作。

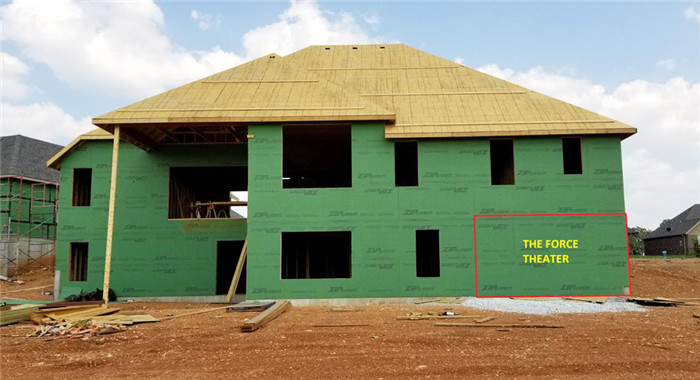

家庭影院位于地下室的一角


搭建过程


家庭影院和其他的房间之间需要进行隔音。“为了隔音,我们在所有的墙壁和天花板上使用了Soundproofing公司生产的龙骨和IB-1 铰链,两层之间采用双层石膏和绿色隔音胶。混泥土地板上也采用该公司的地毡和欧松板,并在周边留有空隙,以避免与墙壁接触。

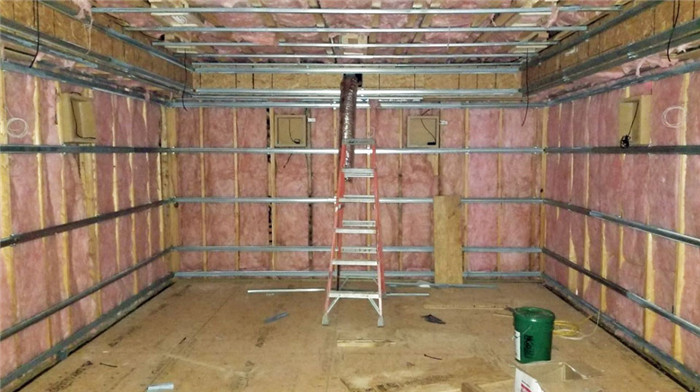

墙壁和天花板填充了大量的R13粉色隔音棉。在上面这张图片中,你可以看到Patrick为侧环绕和后置环绕预留的箱子。还可以勉强看到为杜比全景声(Dolby Atmos)天空声道预留的箱子,以及灯光设计。

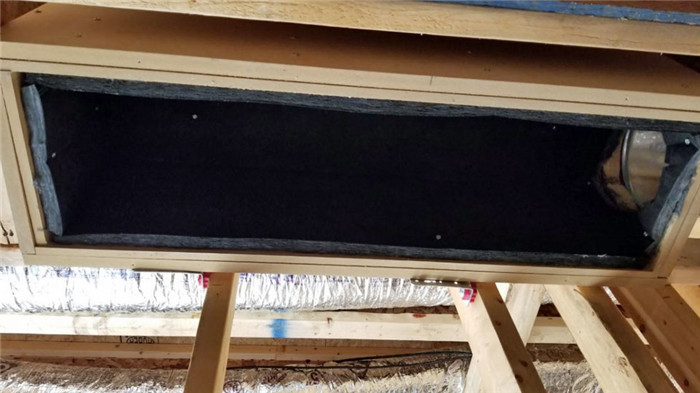

为了最大限度地减少通风系统和空调的声音,Patrick使用了Linacoustic RC风管内衬加以改善。

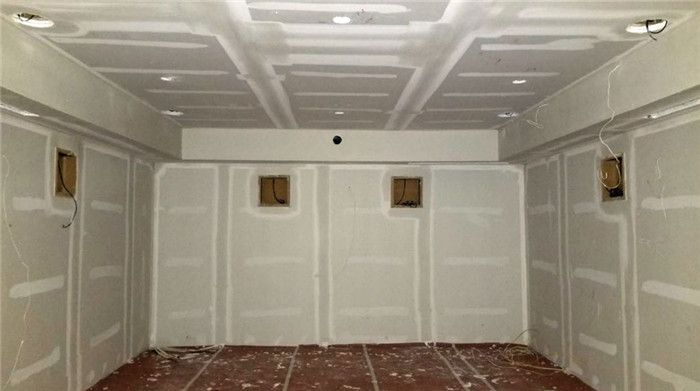

石膏墙容易出问题。“Jeff给我讲了几件注意事项,并建议这个阶段施工的时候我待在现场,我听取了他的建议避免出现大的问题!例如,第一层石膏墙和天花板之间有很大的缝隙,需要大量填补。幸好我在现场及时发现了这些问题并纠正,否则可能需要花费更多的时间来修复解决这些问题。”




Patrick一直在现场,防范出现重大问题




接下来就是安装石膏板,模拟《星球大战》中死星的外观。“我们使用了1/2〞中密度纤维条来创建面板框架,贴合1/2〞中密度纤维板墙板。这也为面板后面的LED照明提供了所需的空间。”Patrick和当地一家拥有数控机床设备的公司签订合同,请他们将面板的形状以及表面细节切割好。”

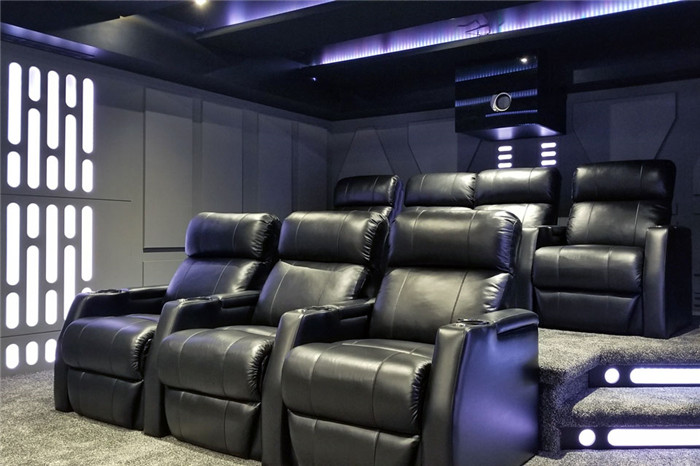

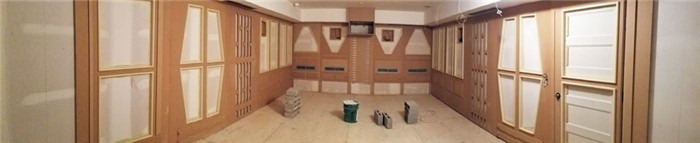

在这个超广角镜头中,你可以看到MDF镶板的设计看起来很像死星的内部


中密度纤维板面板上有些地方加工了磨砂材质的玻璃,面板后面的LED可以设置成任何颜色。同时,你也可以看到房间后面的黑色投影盒子;它有一个巨大的通风管排气,从而保持投影机冷却。

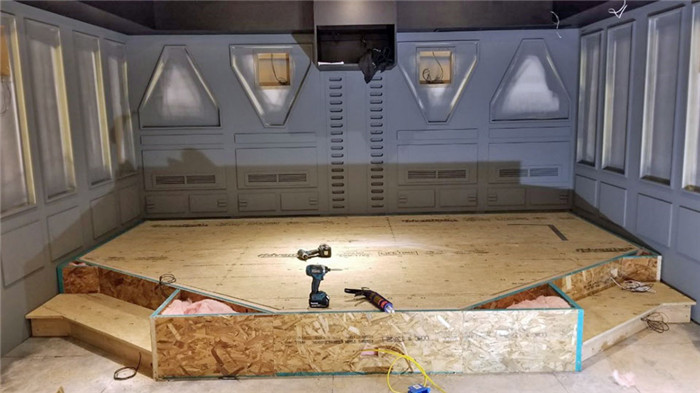

家庭影院一共有两排座位,一排高出一截,类似于一个舞台。升高的地方其实是一个大的低音陷阱,舞台上充满了沙子和木屑的混合物。

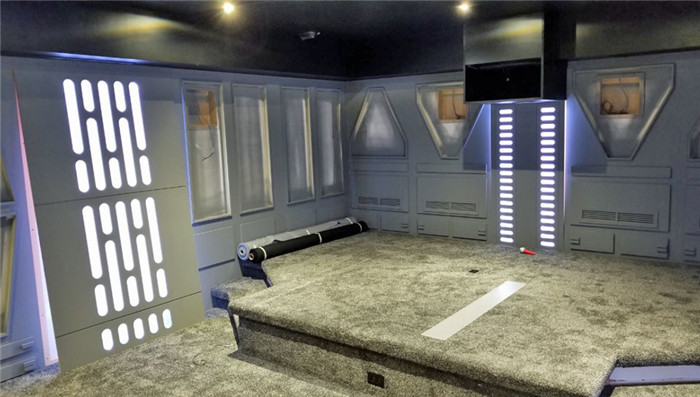

第二排升高的地方是一个低音陷阱

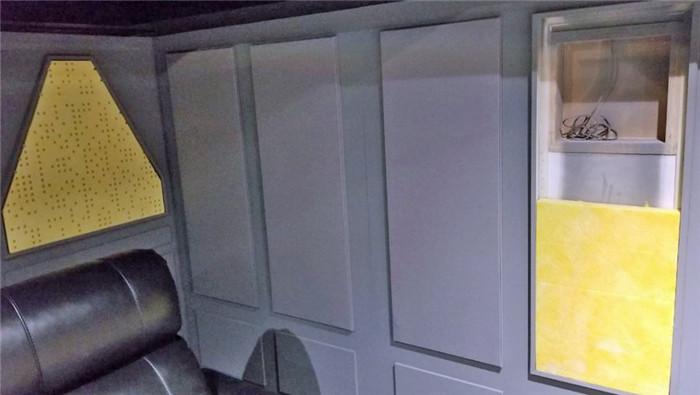

声学处理和隔音材料都来自Quest,它们在特定的位置进行吸收、扩散和反射;天花板上的面板来自Acoustimac。墙壁上涂了一层Sherwin-Williams的灰色涂料。



隔音板的形状是为了符合死星的主题

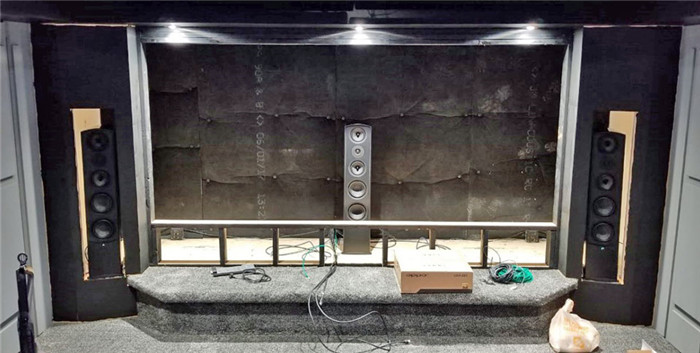

继续采用Patrick原有的Aperion Verus Grand落地箱作为前LCR。只有中置放在透声幕的后面,前左和前右就放在幕布两边,两只Rythmik FV15HP低音炮位于中置侧面,屏幕下方。


Patrick心爱的Aperion Grand Verus落地箱继续作为主音箱。这张图片中看不到Rythmik FV15HP低音炮,这两只低音炮位于中置的侧面、屏幕的下方,爆发强大的量。扬声器后面还有一层Linacoustic RC内衬。


所有的这一切都完成之后,Patrick在原力影院上一共花费了大约7万美元。




屏幕上方的LED可以设置为任何颜色,播放电影时会关闭!


要说搭建过程中最重要的过程,校准绝对是必不可少的。“我刚开始认为初始设置听起来就可以的,但既然构建了一个专门的家庭影院空间,必须进行音视频校准。”



Force影院的大门与死星的设计完美地融合在一起

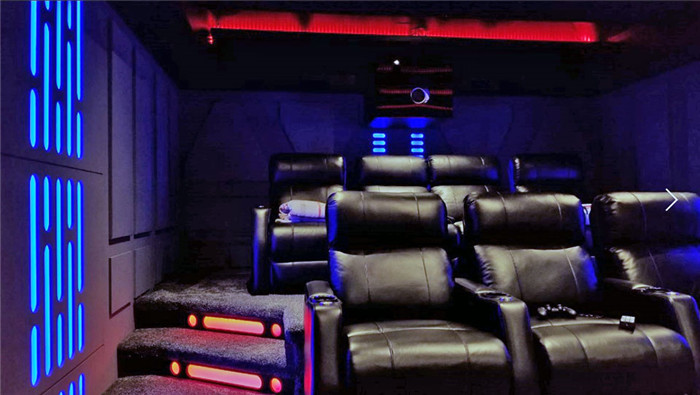

影音室的灯光,红色和蓝色表示两种势力


原力(Force)对Patrick意义重大,他搭建梦想影院的决心从未动摇过。 希望在新的一年中,所有的烧友们都能坚持自己的爱好,打造属于自己的完美家庭影院!



设备清单


信号源

Oppo UDP-203 UHD 蓝光播放器

Sony PlayStation 4 Pro游戏机

AT&T U-verse 机顶盒


AV设备

Denon AVR-X4300H AV 接收机

Outlaw Model 2200 合并式功放 (3,LCR)

Outlaw Model 5000 5声道功率放大器 (2,环绕和全景声天空声道)

miniDSP 10×10 Hd数字信号处理器


投影机

Epson PowerLite Home Cinema 5040UB(对应国内型号为TW8300)


幕布

Severtson Cinema White MicroPerf (固定,117英寸宽,2.35:1,透声幕)


音箱

Aperion Verus Grand落地箱 (3,LCR)

Triad InWall Bronze/4 Surrounds (4,侧环绕和后环绕)

Triad InCeiling Bronze SealedRounds (4,杜比全景声天空声道)

Rythmik FV15HP 低音炮 (2)


AV 线材

Ruipro HDMI

Monoprice HDMI


遥控器

赛万特遥控器(支持Alexa语音控制)


座椅

HT Design Warwick (7)


房间尺寸(1英尺=0.348米)

24′ x 16′ x 9′ (搭建之前)

23′ 6″ x 15′ 6″ x 8′ 9″ (完工之后)
