2016美国.达拉斯CEDIA颁奖礼——堪称全球家庭影院行业的奥斯卡Oscars盛会，者尼家庭影院“星球大战”主题项目代表亚太区参赛，最终艳压美洲区、欧洲区、非洲区等优秀项目，获得了全球唯一的“最佳家庭影院大奖”！

2016美国.达拉斯CEDIA颁奖礼者尼获奖现场

“星球大战”项目整个影音室设计灵感来源于“星战系列”，科技感十足，以极致的爱好，太空舱私人影院来致敬经典。在电影和人生中，实现着各种不可能！同时器材设备、声学材料的选用与室内气氛、色调都相当搭配，空间感相当协调！

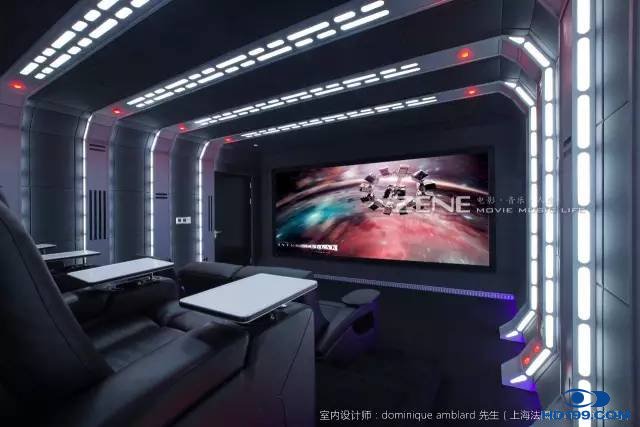

2016 CEDIA全球最佳家庭影院大奖者尼获奖项目“星球大战”

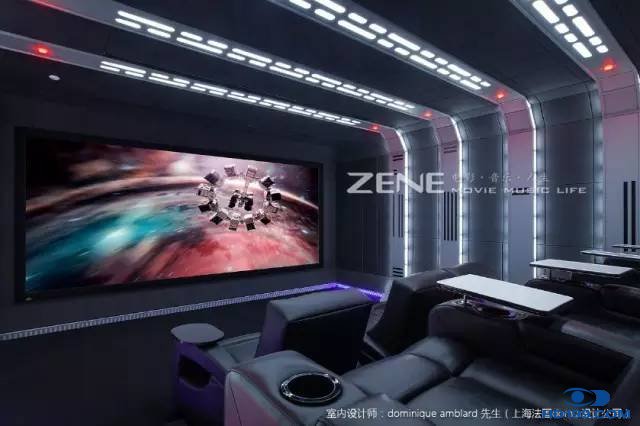

2016 CEDIA全球最佳家庭影院大奖者尼获奖项目“星球大战”

基本情况介绍

项目地址：上海市虹桥路1168弄

户型情况：47平米地下室独立空间

项目基本情况：业主本人非常喜爱看电影和玩游戏，非常注重声音的层次感、真实感和包围感，所以无论在音响设备的选取还是空间布局方面都非常严格。

所用设备清单

声学处理： QuestAI顶级声学模块

           丹麦高端进口透声布

主扬声器： GTL AP Platinum

环绕扬声器：GTL AE963

超低音扬声器：Bay Audio PTM+ 12

              Bay Audio PTM+ 15

前级放大器：MARANTZ AV8802

后级放大器：Aragon Iridium-B + Aragon 8008-B

超低音功放：JamesLoudspeaker M1000

数字处理器 ：ZENE DZ-24DSP

幕布：Screen Excellence RF 170 WS （2.35:1 4K画框透声幕）

播放器：OPPO BDP-103D   zBox (者尼定制媒体中心）

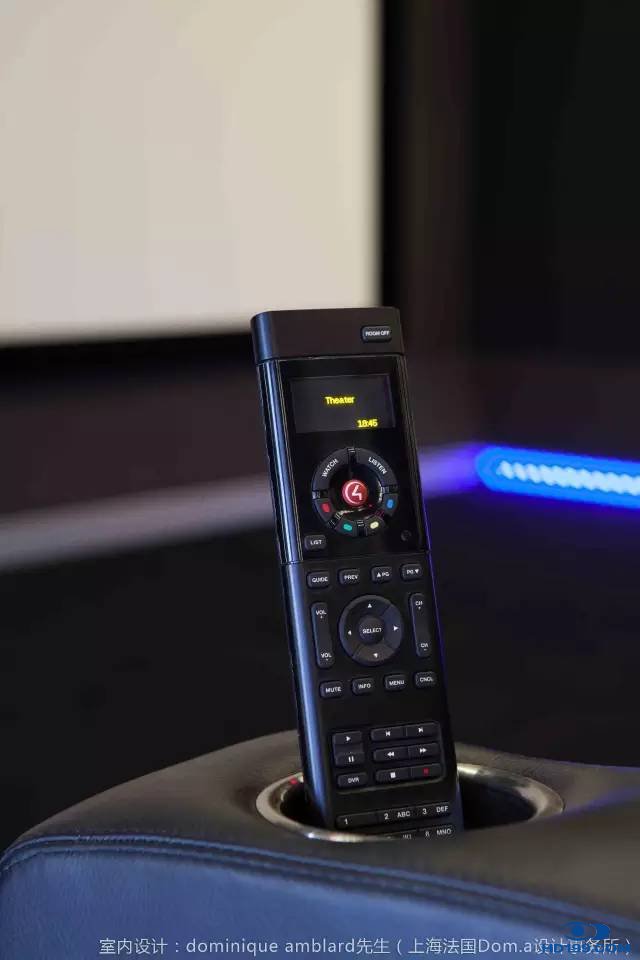

智能中控：Control4

影院沙发：Fortress Kensington

设计公司：者尼系统集成（上海）有限责任公司

关于设计

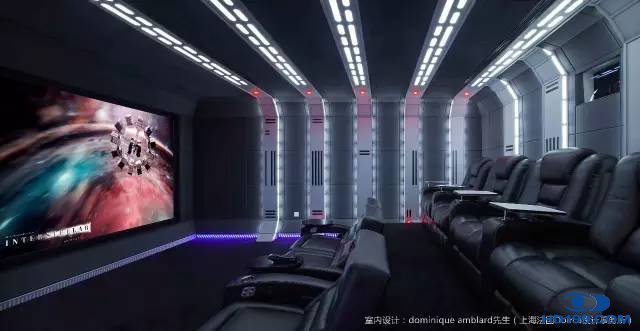

CAD效果图

我们认为应该是结合现场环境、客户喜好、功能需求、专业声学要求、美学要求、设备尺寸位置等平衡考虑，缺一不可，在各种信息、数据汇总下，再加入创意，才能得到一个好的设计作品。本案设计难点为美学与声学的相融合。

设计概述

CAD效果图

1. 原始墙体结构改造，设计独立放映设备间。

2.设计影院地台，同时不影响设备间正常出入。

3.与空间美学大师多米尼克沟通造型设计，隐藏所有扬声器和声学处理材料。

4.软装搭配：影院沙发，声学隔音门。

设计思路

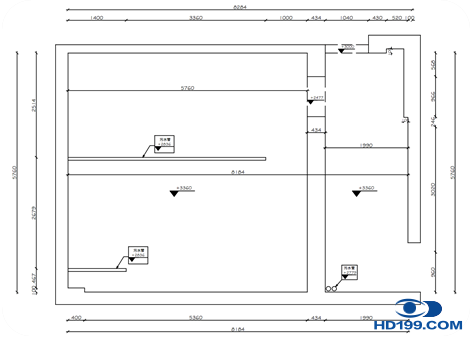

室内结构改造

CAD效果图

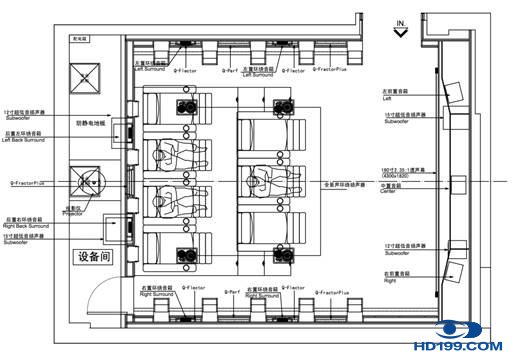

将房屋中原始隔断墙拆除，东南角角门洞封起来。这样提升整体空间利用率，同时在房间西侧做了放映设备间，优化整体空间。

前墙幕布180寸，后方左中右三只扬声器，一只15寸超低音，一只12寸超低音。

左右墙各两只侧环绕扬声器。顶面4只全景声扬声器。

后墙放置两只后环绕扬声器，一只15寸超低音，一只12寸超低音。

侧墙及后墙使用专用声学材料。

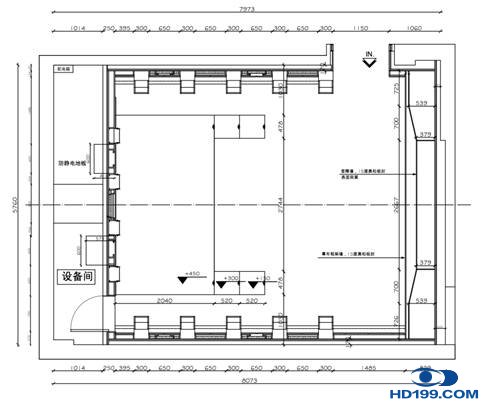

墙体结构设计

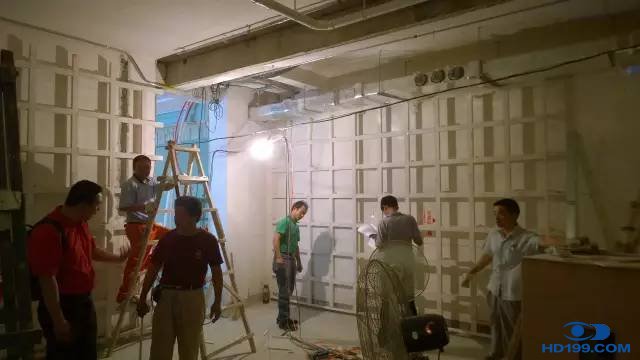

墙体结构改造

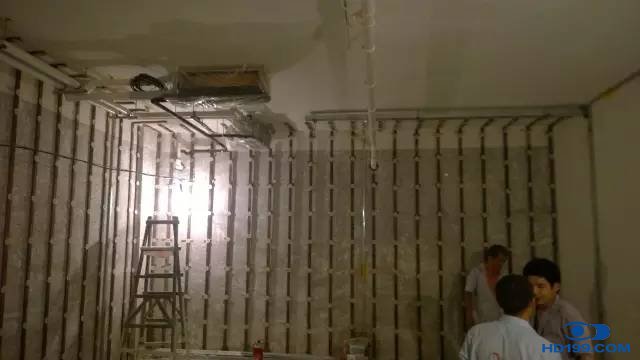

房间墙面均使用弹性减震墙构造，使房间形成一个房中房结构，提升低频表现力，同时增加一部分隔音量。目前弹性减震墙的设计方式是解决低频的最佳处理方式。设备间墙体做凹造型，巧妙隐藏后方两只超低音扬声器。

墙体结构改造

地台设计

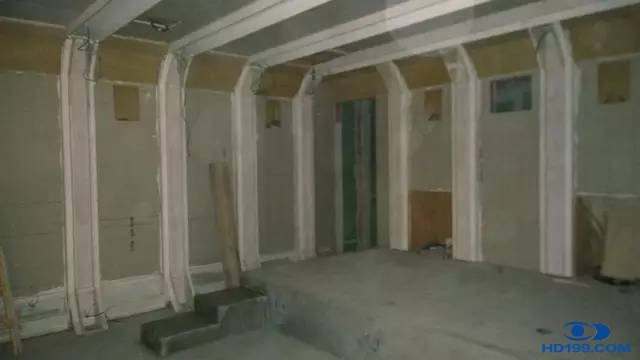

地台及墙面

地台在设计过程中，为保证影院内第二排沙发观众不会被第一排观众遮挡视线，将地台高度设计到45CM，同时为了考虑设备间的正常出入，所以设计了U型地台，地台两边设计阶梯，这样地台的问题就算是解决了。

其他细节图

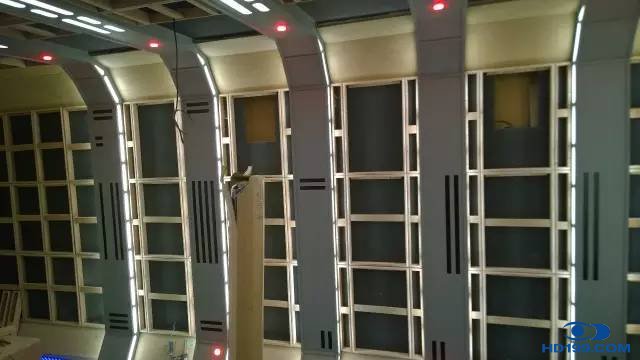

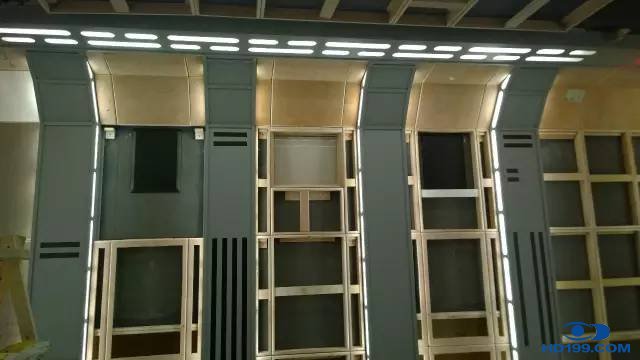

外饰面安装

造型灯带

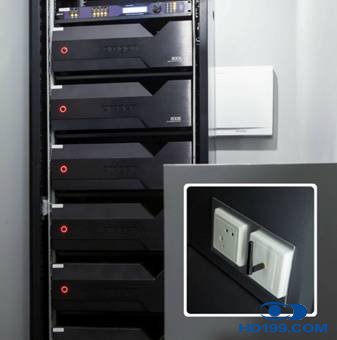

机柜安装

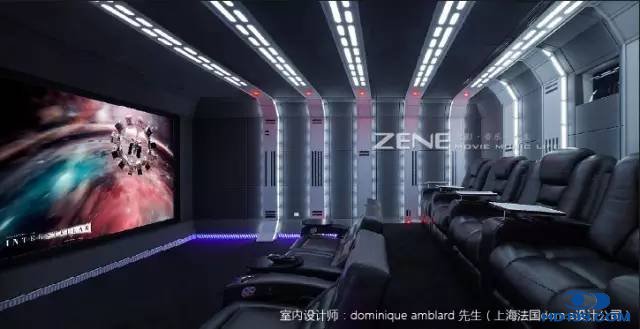

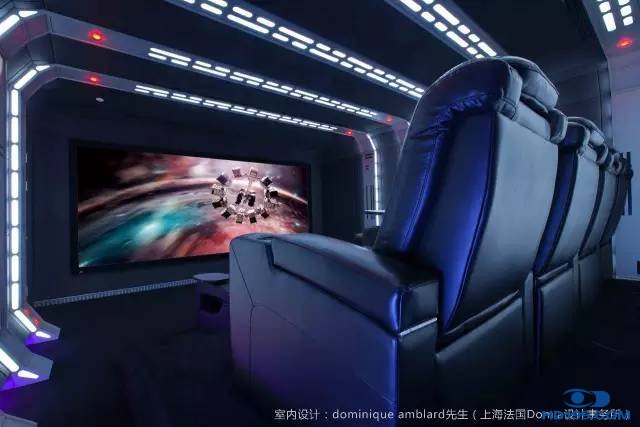

案例完成视图欣赏
