SVS 推出的 SB17-Ultra 和 PB17-Ultra R|Evolution 低音炮，将低音炮的性能再次提升到了一个新的水平。



型号名中的S 代表密闭式，P 代表开口式。我收到的是用于评测的 PB17-Ultra。 我还看了一下 SVS 新推出的 SoundPath 三频无线音频适配器。效果不错，而且是全频段的！



“哎呀，我想我把音量调得太大了。”



亮点



SVS PB17-Ultra R|Evolution Ported 低音炮

17 寸单元，配备 254公斤重的磁铁

两个 1,400 瓦功率放大器

双 8 寸音圈

充沛的低频量感



简介



SVS 是一个美国知名品牌，他们以生产低音炮起家，现在也将扬声器纳入其产品系列。但是，他们的强项仍然是低音炮。他们目前的产品种类繁多，适合各种应用。从小到大，应有尽有。



新推出的 PB17-Ultra R|Evolution 低音炮体积真的很大。



它重达75公斤。



前代的型号是 PB16-Ultra，79公斤重量也毫不逊色。PB16-Ultra 重量较重的原因是其前部采用了金属格栅，PB-17 Ultra R|Evolution采用的是布质格栅。



如果你只有一套配有大小适中扬声器的立体声系统，而且只听音乐，那么加一个这么巨大的低音炮好像没啥必要。但是，如果你的家庭影院有很多声道，而且你经常看动作片，那么这样的低音炮就能让你感受到飞船引擎的声音。这种体验是仅靠电视或投影仪带来的视觉体验或其他一些扬声器无法实现的。



SVS PB17-Ultra R|Evolution Ported 低音炮规格



一般低音炮规格：



钢琴光泽黑和黑橡木实木贴面



前置 17 寸长冲程单元



三个高流量 4 寸倒相孔



带织物网罩的无共振超厚 ABS 格栅可保护单元，防止损坏，同时确保使用寿命。



功放 OLED 后面板和控制界面可快速、直接地控制最重要的功能。包括 “显示翻转 ”功能，可从后面倒着观看。



坚固的中密度纤维板（MDF）箱体结构，带有内部支撑，可在最高驱动级别下可实现无共振性能。



旋入式等弹性体支脚可减少噪音并提高稳定性



尺寸（带格栅）：

635 毫米 高 x 550 毫米 宽 x744 毫米深



尺寸（无格栅）： 635 毫米

635 毫米 高 x 550 毫米 宽 x723 毫米 深



包装尺寸

767 毫米 高 x 698 毫米 宽 x 976 毫米 深



重量（开箱）74.7 千克



带包装重量 84.4 千克



单元介绍：



全新特有 17 寸长冲程单元，采用高精度调谐悬挂式电机设计。



重达28.92 公斤的低音单元，重 24.57 千克的电机磁铁。



48.9 毫米 Xmax，81.78 毫米 Xmech 精确校准偏移。



8 寸直径音圈，采用大电流 4 层双向铜包铝线绕组。



双音圈设计可将双单声道功放输出的功率传输至单音圈，从而实现最大的声学输出。



高温玻璃纤维复合防尘帽。



四组件式超大型 Y35 铁氧体磁铁电机可产生随需应变的动力，带来微妙或震撼的低频震撼。



双短路环减少了间隙电感，降低了失真。



双 25 线铜合金和 Nomex 复合高温导线穿过音圈，提供从放大器到音圈的原始电气连接。



精密加工的窄公差顶板和超大的 T 形轭与集成极片延伸部分由低碳 1010 钢制成，具有最佳的磁性和热容量。



双 Nomex 极致偏移线性悬架垫片。



专有的注塑成型极致偏移导管 SBR 橡胶环绕确保了良好的活塞运动，在最高驱动级别下也能实现精确控制和精确无失真。



高级玻璃纤维层压防尘帽和通风复合材料音盆底层结构，具有特殊的防尘和防振功能。



高密度 17 寸粉末涂层铸铝篮筐经过有限元分析优化，具有最大的刚度、抗拉强度和能量传递能力。



镀镍高张力弹簧端子提供安全连接。



放大器：



强大的 STA-2800 D 类放大器设计，两个独立的 1,400 瓦放大器，每个音圈各一个。



高分辨率 295 Mhz Analog Devices 音频 DSP，具有双精度 56 位滤波功能，处理能力是其以往低音炮的 5 倍以上，是目前最先进的低音炮处理器，可实现完美的音频再现。



DSP 监控放大器的每项功能，确保开关电源获得精确调节的清洁电压，并向单元音圈提供最大电流。



DSP 持续运行复杂的电源管理算法和多点散热、电压和电流监控系统，以优化向电源提供的交流电压，从而以最高性能和最高效率实现持续的峰值性能。



先进的数字音频处理和 DAC（数模转换器）具有 120 dB 的信噪比，可提供更大的净空、更低的噪音和完美的保真度。



双单声道分立式 D 类放大器通过 8 个大容量 60A 200V MOSFET 创造出充足的功率，从而降低了电磁干扰，实现了最高的一致性，同时为每个音圈提供了充足的功率，产生的声压级和低频输出的原始清晰度远远超过了参考聆听水平。



全新的开关模式电源（SMPS）包括一个双级 100 伏-240 伏全范围有源功率因数校正（PFC），无论电源电压或质量如何，都能将主电源预调节为稳固的 390 伏直流电压，确保双单声道功放获得一致的 160 伏轨电压。



功率因数校正 (PFC) 可使交流电压与交流电流在时间上保持一致，从而减少发热，提高效率和峰值功率输出，并能在广泛的交流电压范围内保持额定功率。



板载交流线路调节器可过滤和稳定输入电压，纠正波形失真，消除电磁和无线电干扰，从而优化信号质量和音频性能。



新型对流冷却板设计通过功放板底部的通风口吸入外部冷空气，流过功放组件和内部散热片，无需外部散热片。



专为 17-Ultra 设计的定制均衡器和 DSP 限幅器设置可让低音炮控制房间，并以准确、震撼人心、经过声学调谐的低音为房间增压。



非平衡 RCA 10kohm 输入阻抗（与最高 4 Vrms 输入的消费类和专业音频兼容）。



平衡 XLR 14kohm 输入阻抗（兼容最高 14 Vrms / +24 dBu 输入的消费类和专业音频）。



USB 可为 SVS SoundPath 无线音频适配器（需单独购买）提供供电，这样就无需从信号源组件通过线材连接到炮。



通过APP提供自动/开启和触发选项，最大限度地方便安装（3.5 毫米触发输入 3-12V AC/DC）。



3.5 毫米红外输入，便于与控制系统集成。



0.5 瓦环保低待机功耗。



符合 RoHS 规范，无铅结构，通过全球安全认证。



低音炮频率响应：



14Hz 至 220Hz +/-3dB（标准模式 - 所有倒相孔打开）



12Hz 至 220Hz +/-3dB（扩展模式 - 2 个倒相孔打开）



14Hz 至 320Hz +/-3dB（密封模式 - 所有倒相孔封闭）



SVS APP功能：



与  Apple iOS、Google Android 和 Amazon Fire 平台兼容，业界领先的 SVS 低音炮智能手机APP可方便、直观地管理所有低频控制。



模拟器件 DSP 支持全面的功能菜单，包括音量、完全可调的低通滤波器、相位、极性、6 组 PEQ、房间增益补偿、调谐模式、电源管理设置等。



包括三个方便的记忆预置，可快速、轻松地进行全局系统调整，以满足听众的偏好。



低音炮自动EQ（需要更新到最新版的APP）。



使用手机的内置麦克风来测量房间内低音炮的声学性能。



自动计算EQ滤波器，以优化低音炮和房间在你聆听位置的综合表现。



独特的双向反馈可在APP和低音炮屏幕上实时显示调整结果。



简单易学的教程为所有功能提供清晰指导。



设计

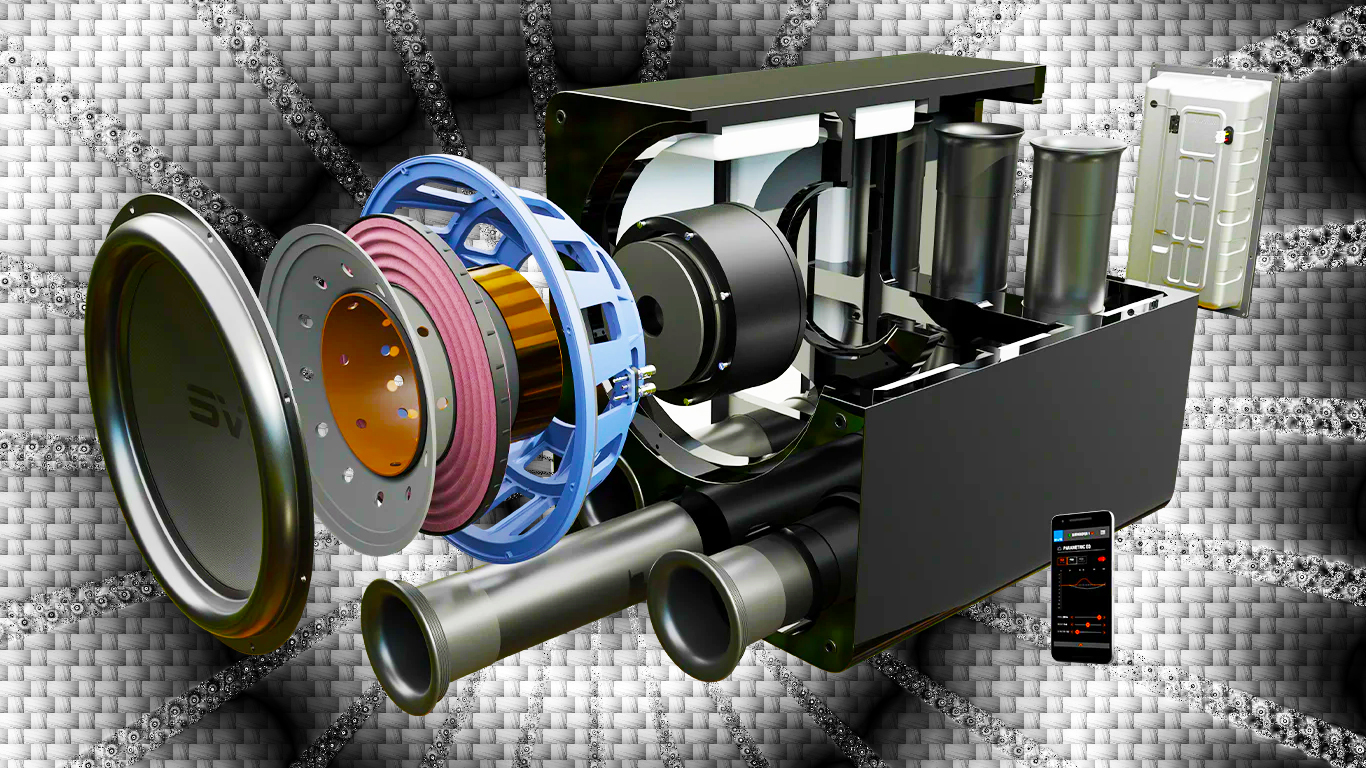

这里（下图）是低音炮的 “拆解图”，显示了单元和箱体内部的其他部件。单元磁铁重 26公斤！两个独立的 1,400 瓦 D 类功率放大器驱动两个独立的 8 寸 3 欧姆音圈。这是一个很大的功率。音圈非常大，因此可以承受大电流，而且还能增强单元锥体的硬度，使其不会形变。



SVS PB17-Ultra R│Evolution Ported Subwoofer 拆解视图

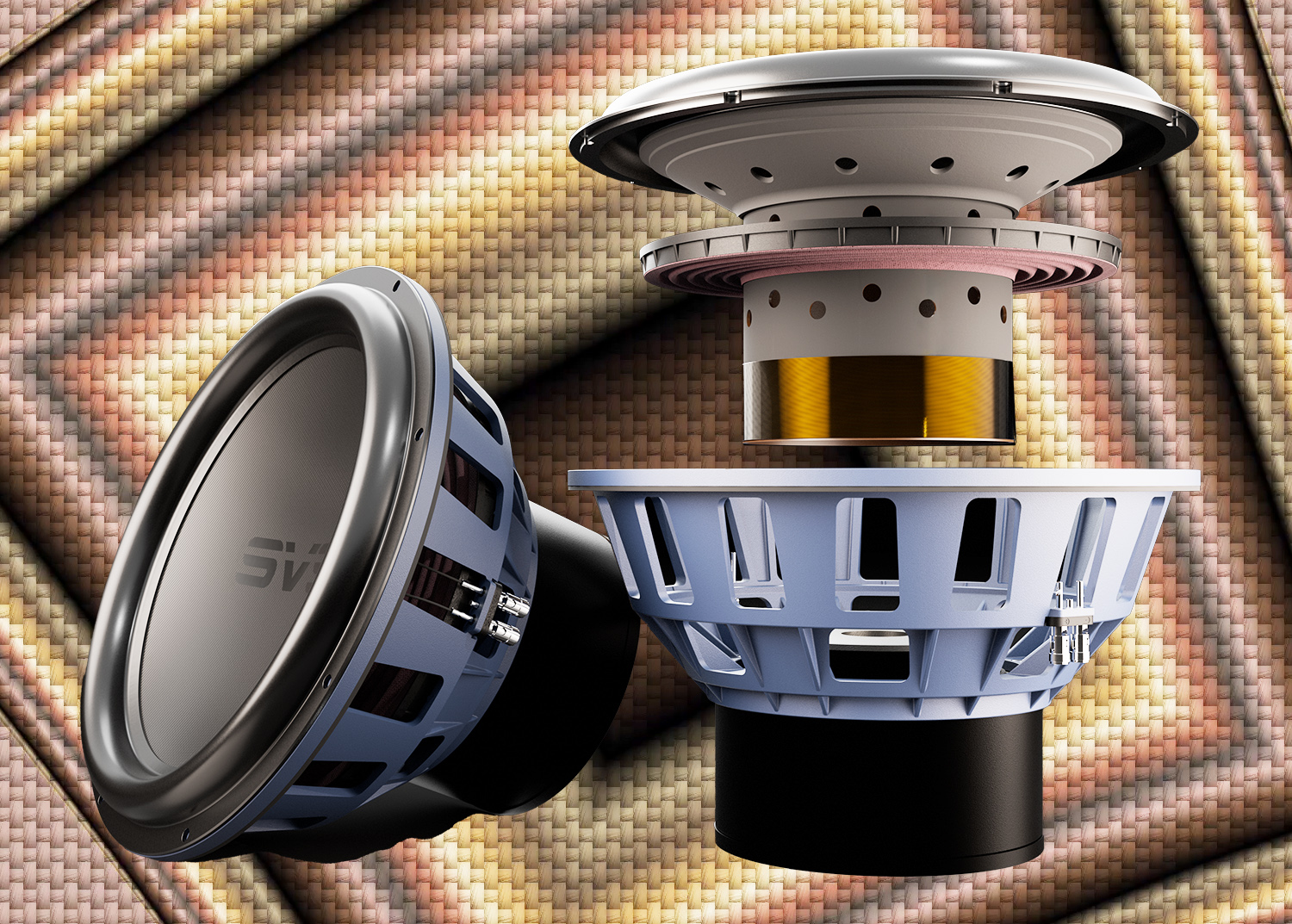

下面是驱动单元的外观视图，以及拆解视图的对比。



SVS PB17-Ultra R│Evolution Ported 超低音扬声器单元拆解图

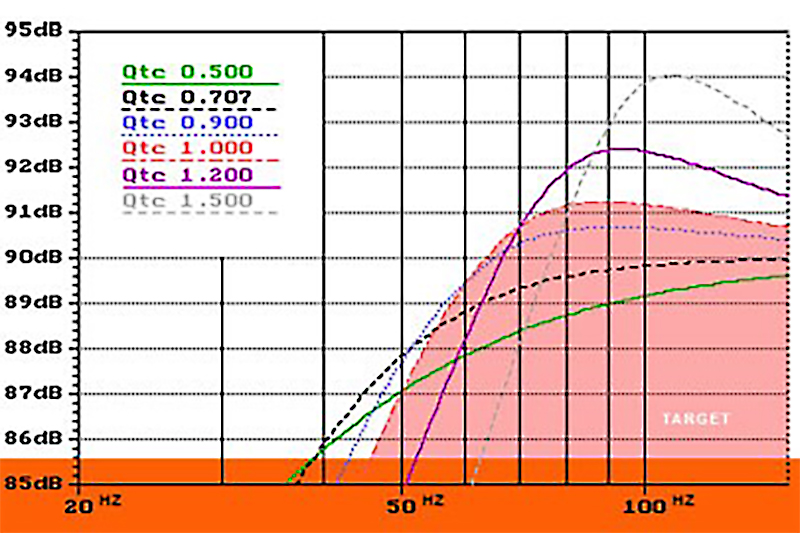

PB17 的 Qtc 目标值为 0.6。Qtc 规定了频率响应滚降和共振。Qtc 仅在三个倒相孔全部堵上，使其成为一个密闭箱体时才有意义。0.6 表示频率响应具有平滑的滚降曲线。请注意，其他 Qtc 值的波峰或多或少，滚降或快或慢。



SVS PB17-Ultra R│Evolution Ported Subwoofer QTC 图表示意图

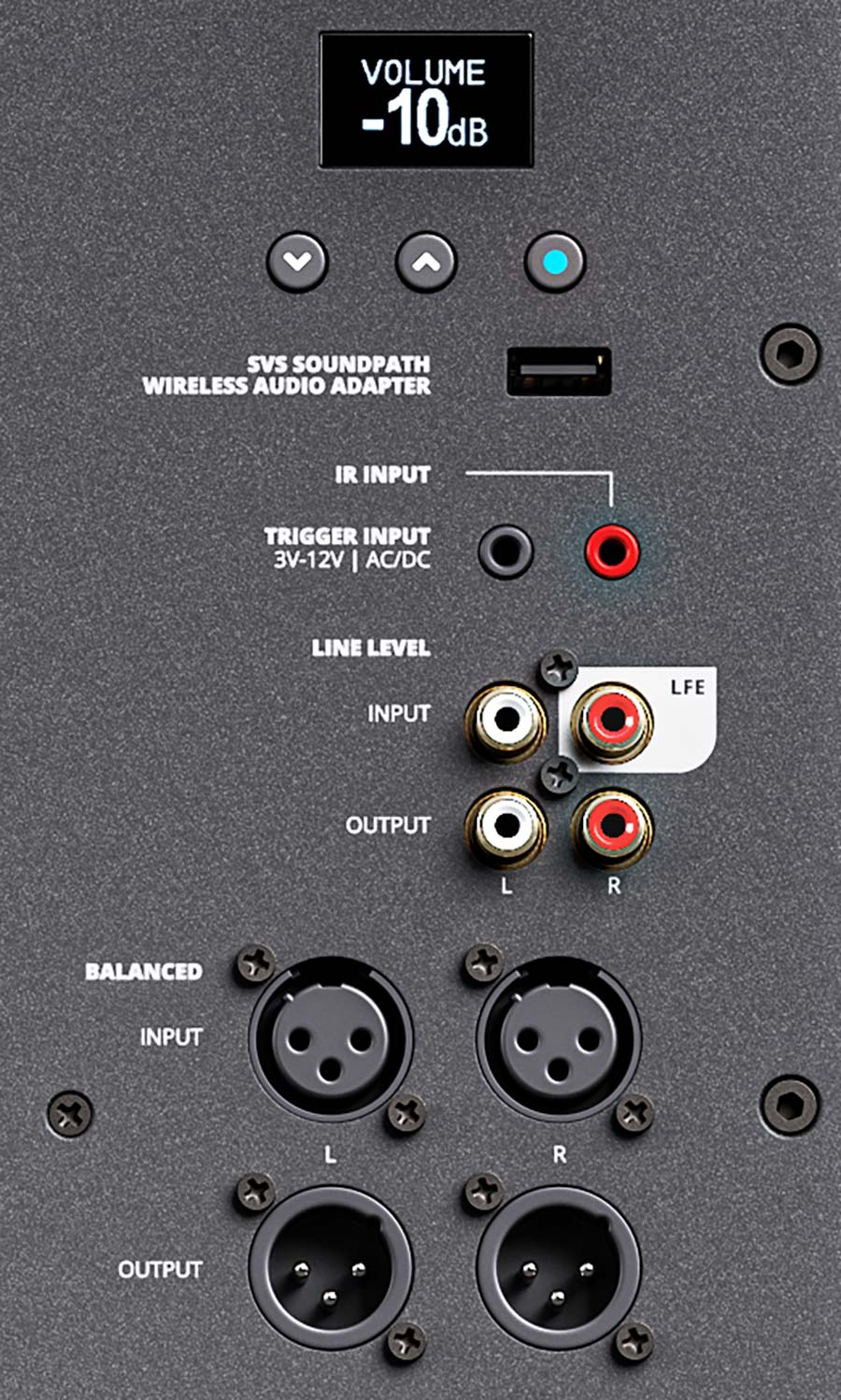

后面板上有一个 LED 读数面板和用于调整参数的按钮。由于采用了新的 17 寸单元，LED 面板没有像 PB16 和 SB16-Ultras 那样装在前面板上，但这些炮可以通过手机APP进行控制。不过，你可以反转 LED 显示，这样就可以从顶部直接读数。此外，还有一个 USB 端口，可为其新型 SVS SoundPath Tri-Band 无线音频适配器（接收器）供电，让你可以将低音炮放置在任何地方，并与AV功放保持无线连接。最后，还有一个红外输入接口、一个触发输入接口、线路电平 RCA 和 XLR 输入接口以及 XLR 输出接口（可根据需要为其他低音炮供电）。



SVS PB17-Ultra R│Evolution Ported Subwoofer 后面板视图

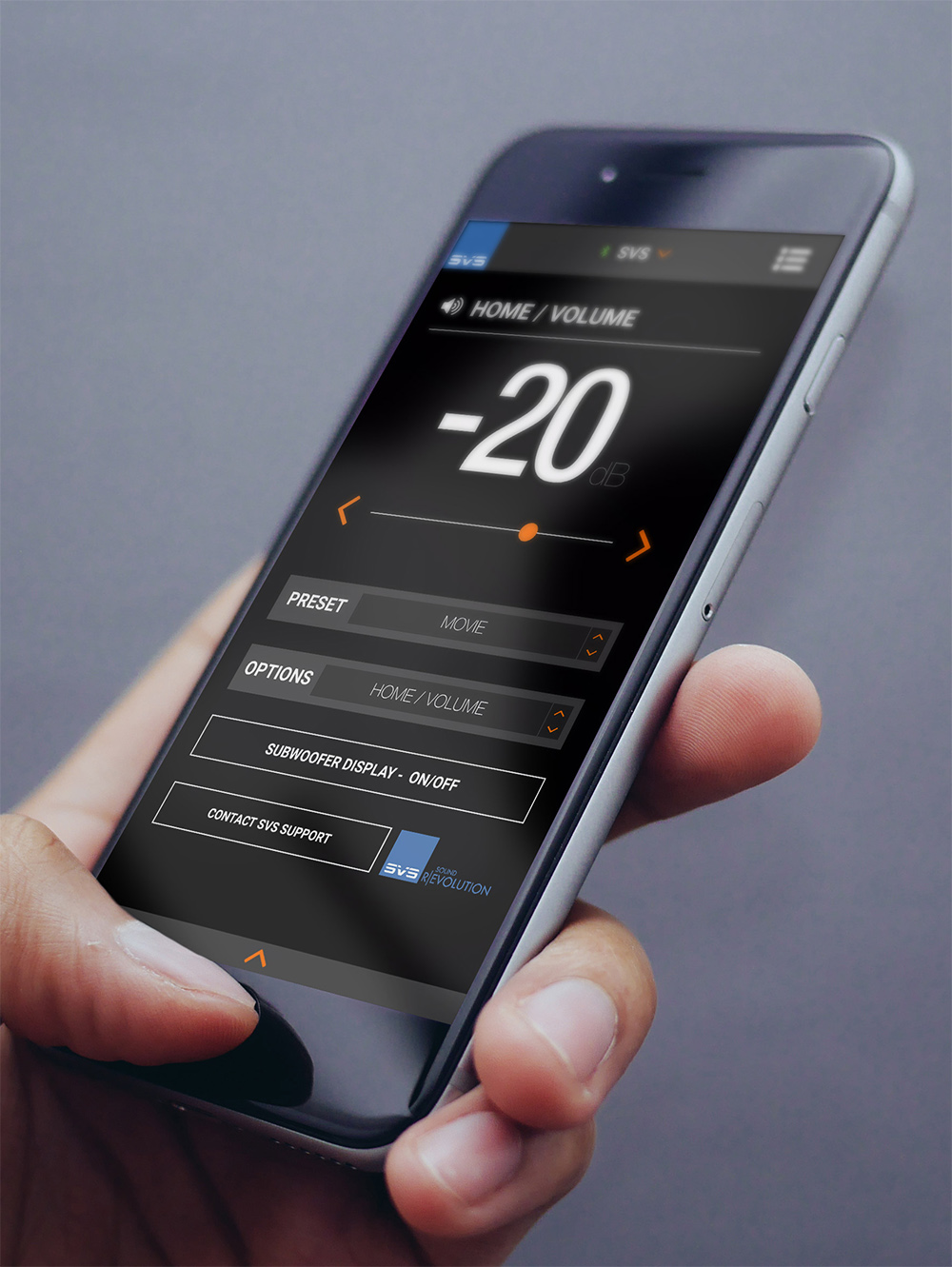

PB17-Ultra 和其他 SVS 低音炮都有一个非常不错的手机APP。它不仅能让你可以控制音量，还能控制其他选项，包括四个EQ波段、相位、极性、低通滤波器、房间增益补偿和端口调整，它还提供 SVS 支持和教程链接。



该图显示 SVS PB17-Ultra R│Evolution Ported Subwoofer 的 SVS 配套APP界面



为了让 PB17-Ultra 发挥最佳性能，我使用了一个 240 伏的墙面插座。它支持使用 120 伏或 240 伏电压，无需更改任何设置。无论你使用哪种电压，放大器都能自动识别。我建议在家庭影院中使用 240 伏的插座，以便使用像这样耗电的产品。我的家庭影院有近 10,000 瓦的功率，我为我的低音炮和四个 600 瓦的 Pass Labs 单体后级安装了两个独立电路的 240 伏插座。如果你只有一个大功率低音炮，120 伏可能就足够了。但是，如果你像我一样有好几只大功率低音炮，而且你想体验像宇宙飞船起飞一样的深沉音效，那么请考虑安装 240 伏插座，这样电压就不会下降。



这款低音炮有两个版本：密闭式的 SB17-Ultra 和开口式的 PB17-Ultra。对于 PB17-Ultra，你可以在三个倒相孔全部打开、一个倒相孔封闭（使用随附的一个泡沫塞）或两个倒相孔密封的情况下使用它。你可以将三个端口都密封起来，但如果你想这样做，也许应该购买 SB17-Ultra，它的价格要更低一些，而且体积更小。

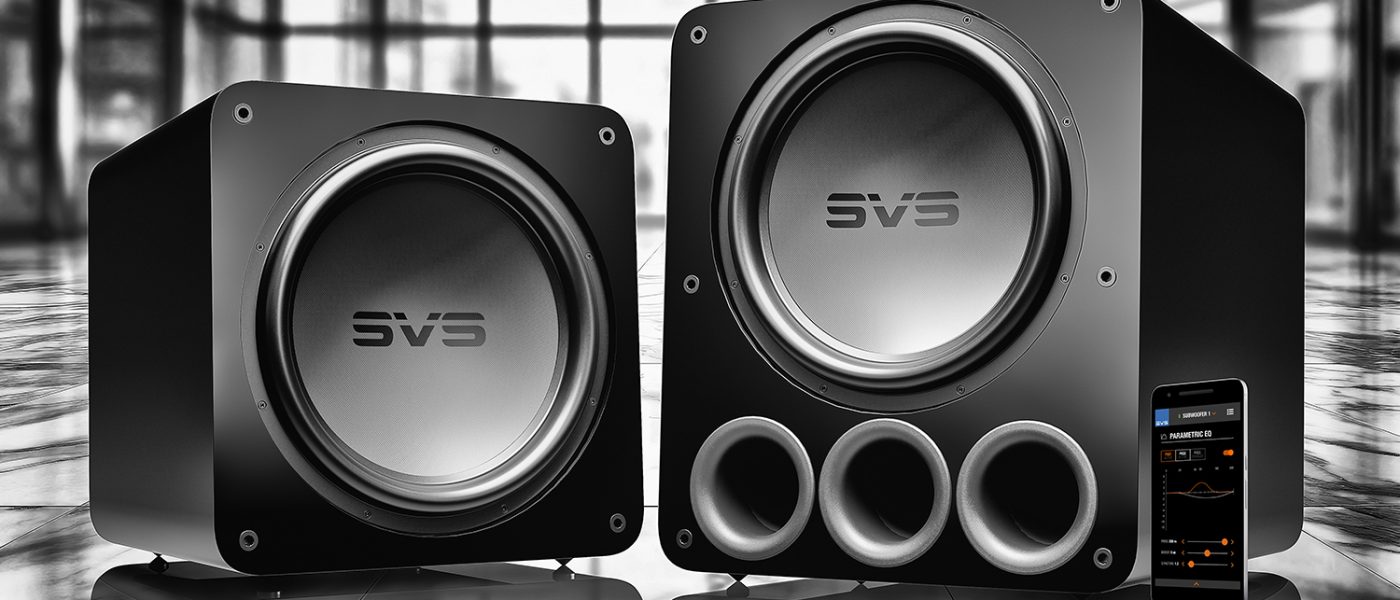

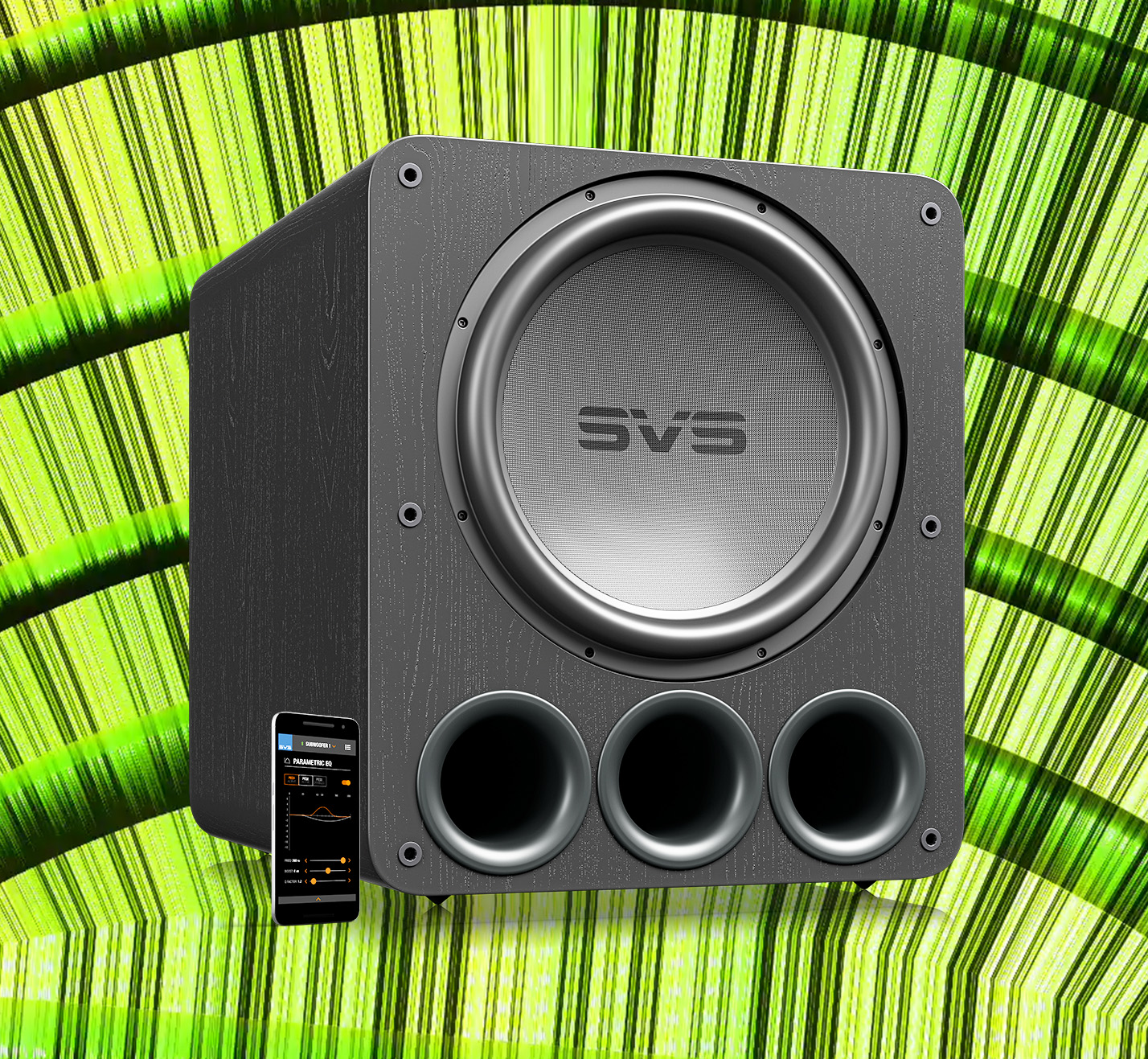

SVS PB17-Ultra R│Evolution Ported Subwoferers 的横向特写照片，以一定角度并排显示在智能手机配套APP旁。



使用感受





我试听了 PB17-Ultra 以及 Emotiva RMC-IL 9.1.6 AV功放、Pass Labs XP-20 立体声前级放大器、Classé CA-5200 五声道后级、Pass Labs X600.8 后级、Carver Platinum Mark IV 带式扬声器、MartinLogan Summit X 混合静电扬声器和 MartinLogan Stage X 混合静电扬声器。我还有一个 SVS PB16-Ultra 低音炮和 MartinLogan BalancedForce 212 低音炮，我在运行所有系统时都开启了这两个扬声器，以了解 PB17-Ultra 如何与我原有的系统进行整合。不过，在大多数情况下，我只开了 PB17-Ultra。





普罗米修斯



《普罗米修斯》（2012 年）是《异形》系列电影之一。影片中的低频令人惊叹，而 PB17-Ultra 知道如何呈现这些声音。在我的家庭影院中，当像这样的低音炮发力，我的邻居都能听到。



路易斯-莱恩，亚特兰大交响乐团



路易斯-莱恩，亚特兰大交响乐团，"《科普兰： 阿巴拉契亚之春》、《牛仔竞技》和《普通人的赞歌》”



路易斯-莱恩（Louis Lane）、亚特兰大交响乐团（Atlanta Symphony Orchestra）、泰拉克（Telarc）演奏的科普兰《平民之歌》（Fanfare for the Common Man）是一个老版本，但在我看来却是最好的版本。开场时的低音鼓和整首乐曲的低音鼓都非常深沉有力。我的邻居也知道这张 CD，我感受到了震撼人心的鼓声。





英格-丽丝-乌尔斯鲁德、伊丽莎白-霍尔特、乌拉宁堡 Vokalensemble，"HIMMELRAND（整体混合）”



我经常用来测试的专辑之一就是这张《Himmelrand》，Inger-Lise Ulsrud、Elisabeth Holte、Uranienborg Vokalensemble，2L，2016。其中有一些美妙的管风琴音乐和合唱，深沉的踏板音符的再现丝毫没有失真，响亮得足以让我脚趾都有感觉。



数据测试



在台架测试中，我使用电脑通过 Lynx E22 声卡生成测试信号，并通过 XLR 输出到 PB17-Ultra 的一个 XLR 输入。我将声卡的输出电压设置为 200 mV RMS，将 PB17-Ultra 的音量控制设置为 -10 dB，麦克风距离低音炮15公分，离地面 20公分，同轴，指向 17 寸单元底部和倒相孔顶部之间的位置。我在中央倒相孔使用了一个泡沫塞，但有注明的部分除外。

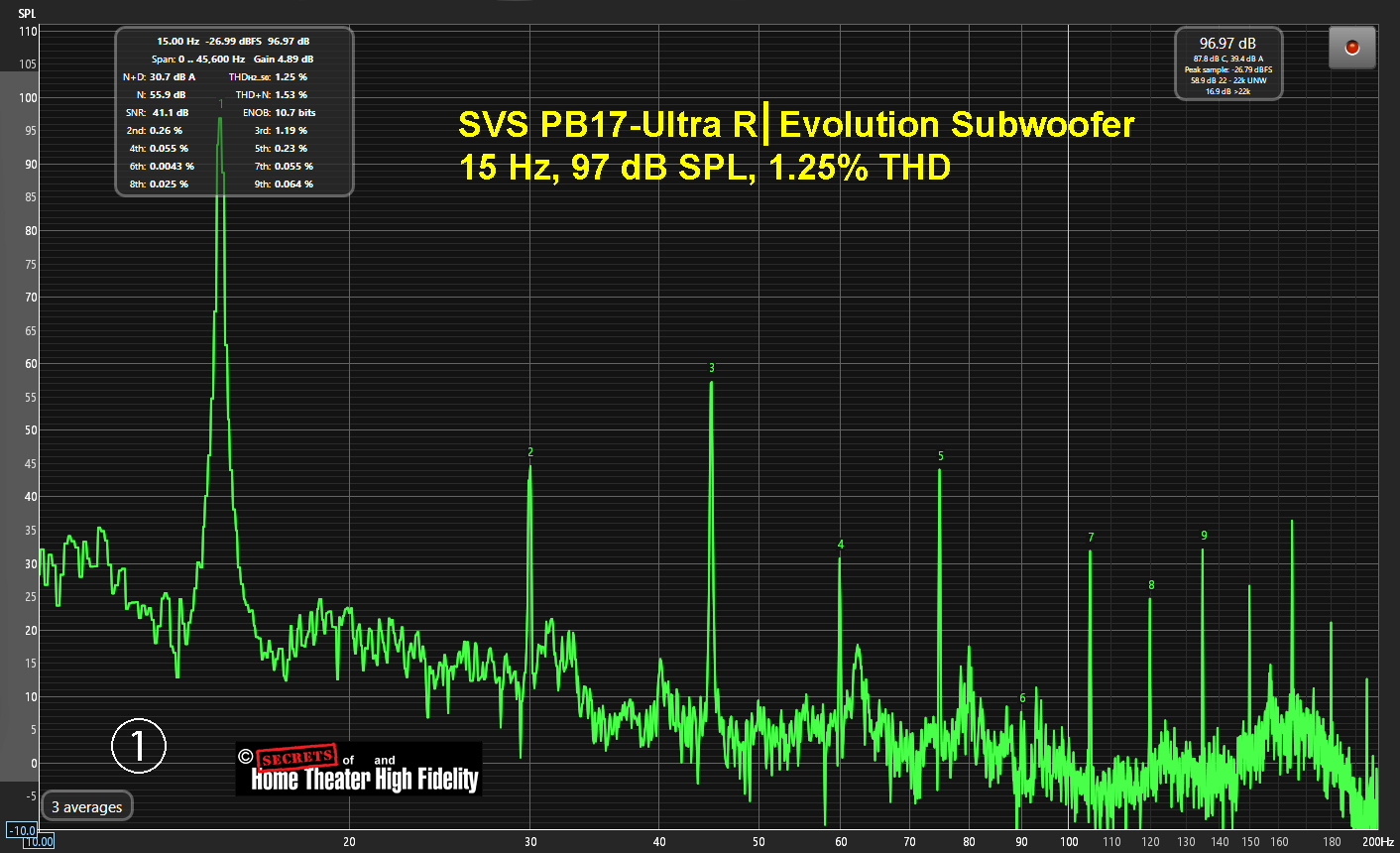

PB17-Ultra 可以重现 15 Hz（图 1），尽管在相同的音量控制设置下，它比 20 Hz 时的输出低几个分贝。关键是，在 15 Hz 和 97 dB SPL 时，失真仅为 1.25%。请注意，在扬声器测试中，失真度的指定不包含噪音成分，因为噪音是测试室内的底噪，而不是来自低音炮的噪音。此外，由于麦克风位于炮前方 6 寸处，这相当于 1 米处约 87 dB SPL。



SVS PB17-Ultra R|Evolution 低音炮 15 Hz、97 dB SPL、1.25% THD 图表示意图

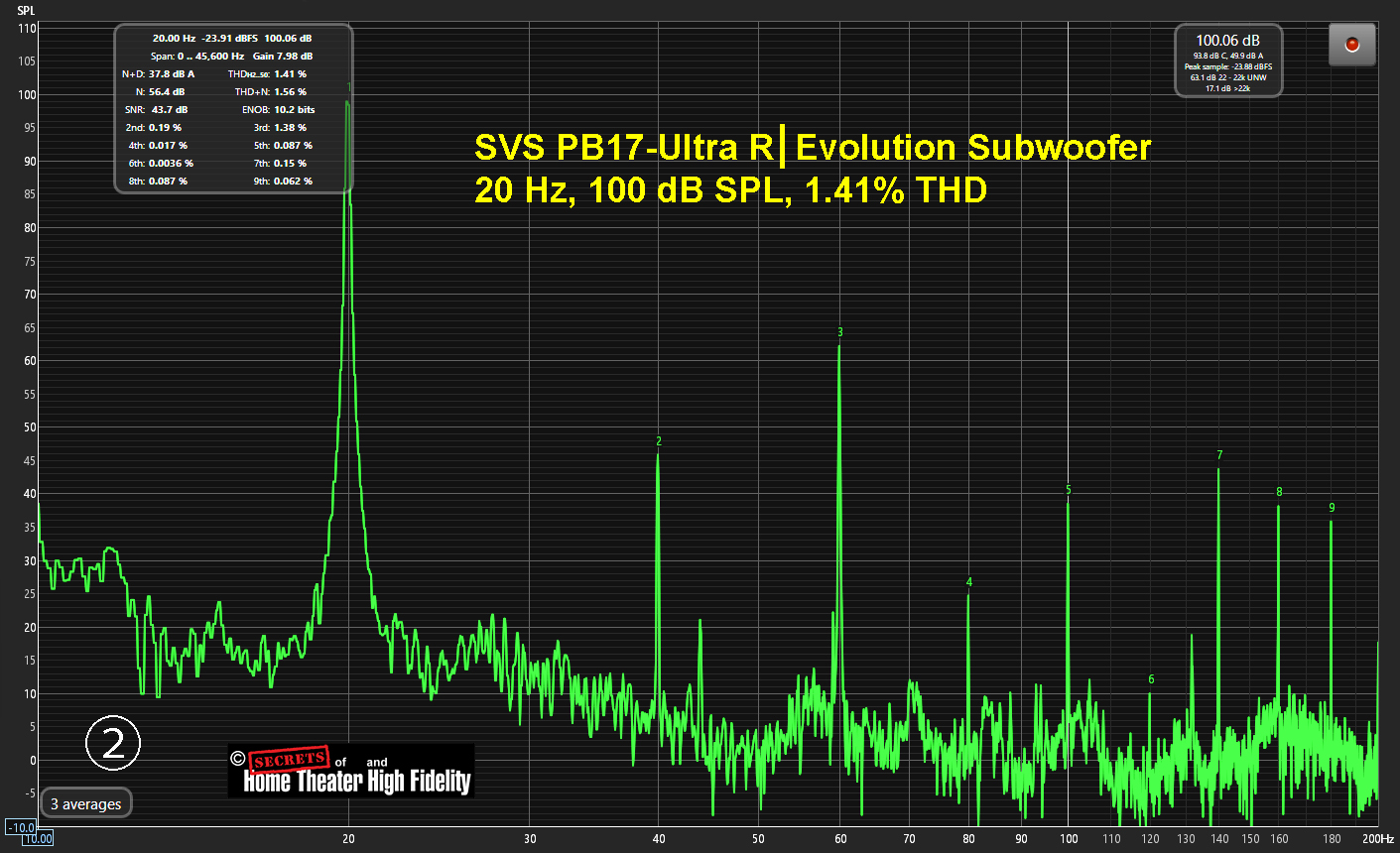

在 20 Hz 时（图 2），低音炮的失真有所上升，达到 1.41%。



SVS PB17-Ultra R|Evolution 低音炮 20 Hz、100 dB SPL、1.41% THD 图表示意图



在 30 Hz 时（图 3），失真回落到 0.22%。这说明共振频率在 20 赫兹左右，从而导致 20 赫兹以下的响应衰减。同样，这里的 104 dB SPL 相当于 1 米处的 94 dB SPL。



SVS PB17-Ultra R|Evolution 低音炮 30 Hz、104 dB SPL、0.22% THD 图表示意图

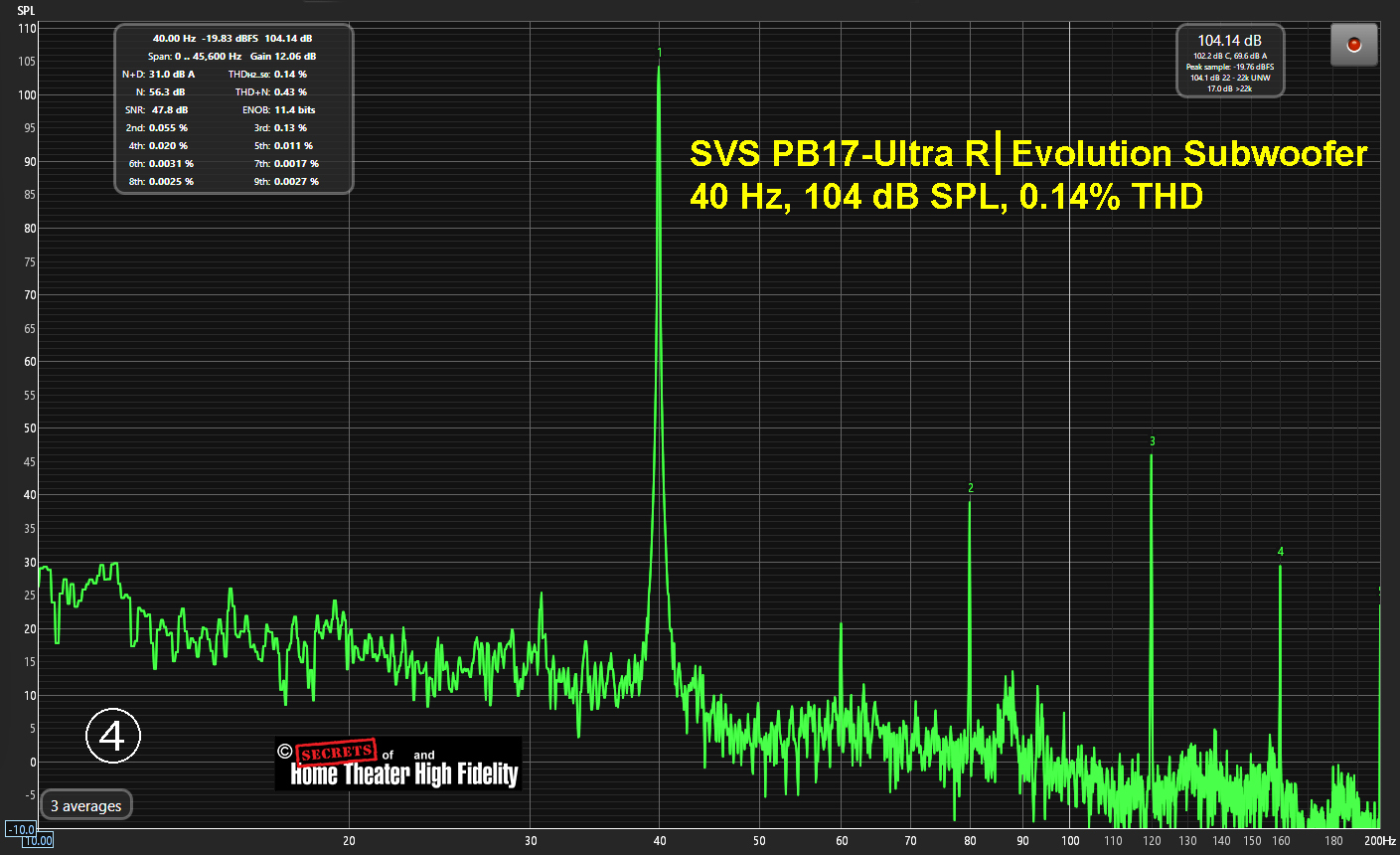

在 40 Hz 时（图 4），失真更低，仅为 0.14%。这意味着，当 PB17-Ultra 重现深沉的低频时，你不会听到任何会使声音变得乏味的谐波。



SVS PB17-Ultra R|Evolution 低音炮 40 Hz、104 dB SPL、0.14% THD 图表示意图

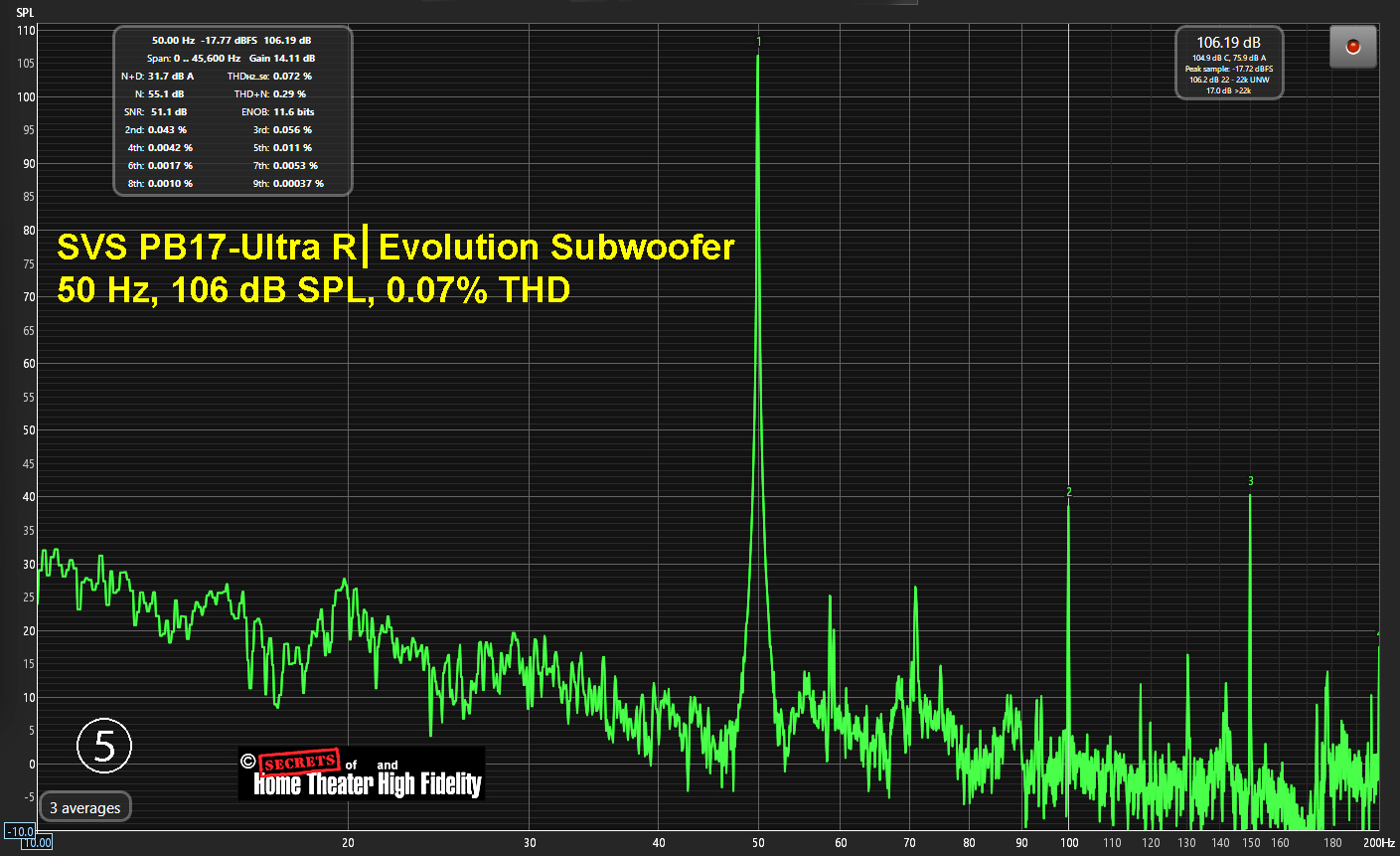

50 Hz，0.07%，图 5。性能卓越。这就是大型重型单元、大功率放大器和大箱体所带来的效果。朋友们，这是别无他法的事。当有人告诉我他们没有空间安装大型低音炮时，我会对他们说："想办法也要腾出空间来！”



SVS PB17-Ultra R|Evolution低音炮 50 Hz、106 dB SPL、0.07% THD 图表示意图

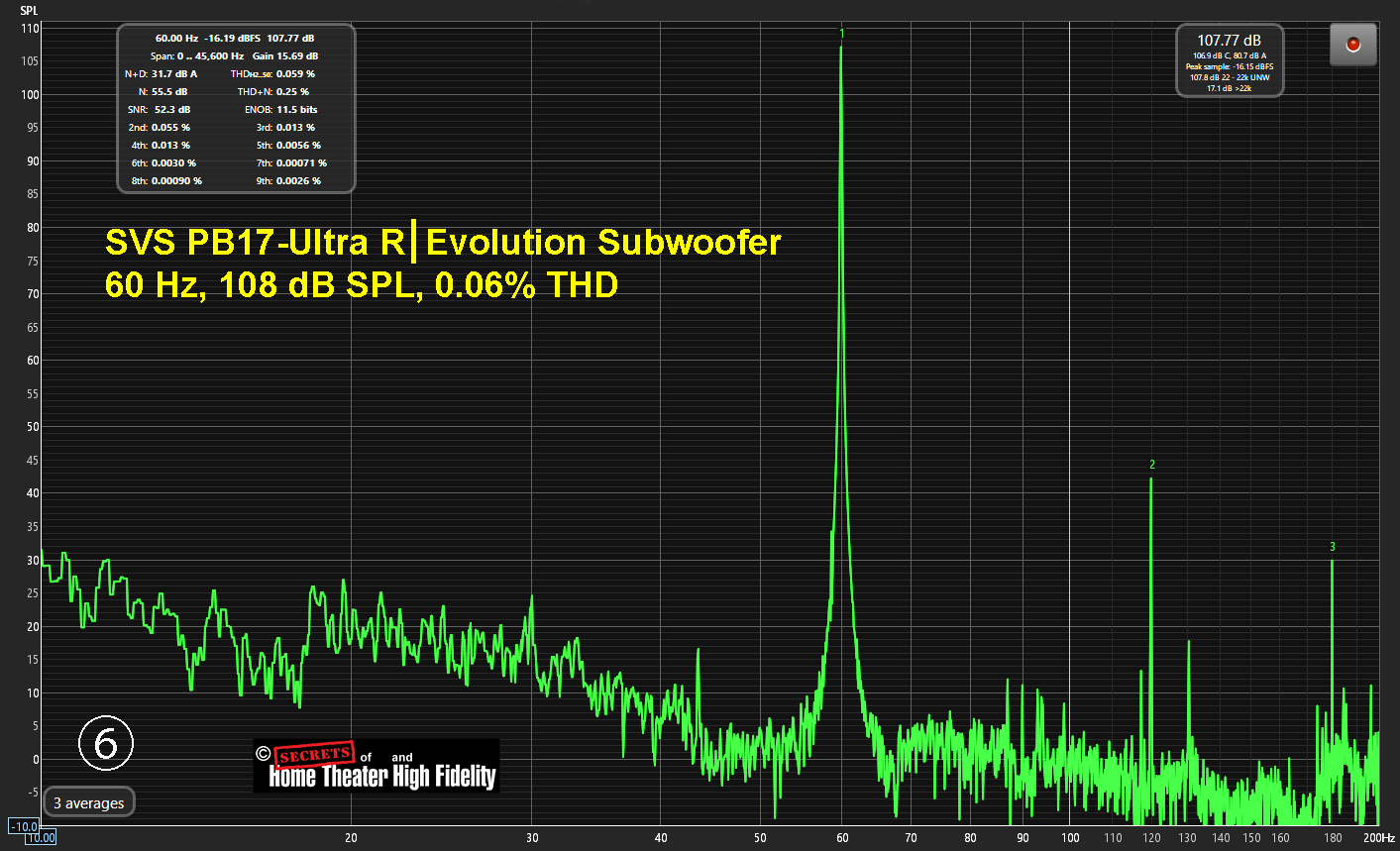

在 60 Hz 时，如下图所示，输出为 108 dB SPL（1 米处为 98 dB SPL）。失真仅为 0.06%。



SVS PB17-Ultra R|Evolution 低音炮 60 Hz、108 dB SPL、0.06% THD 图表图示

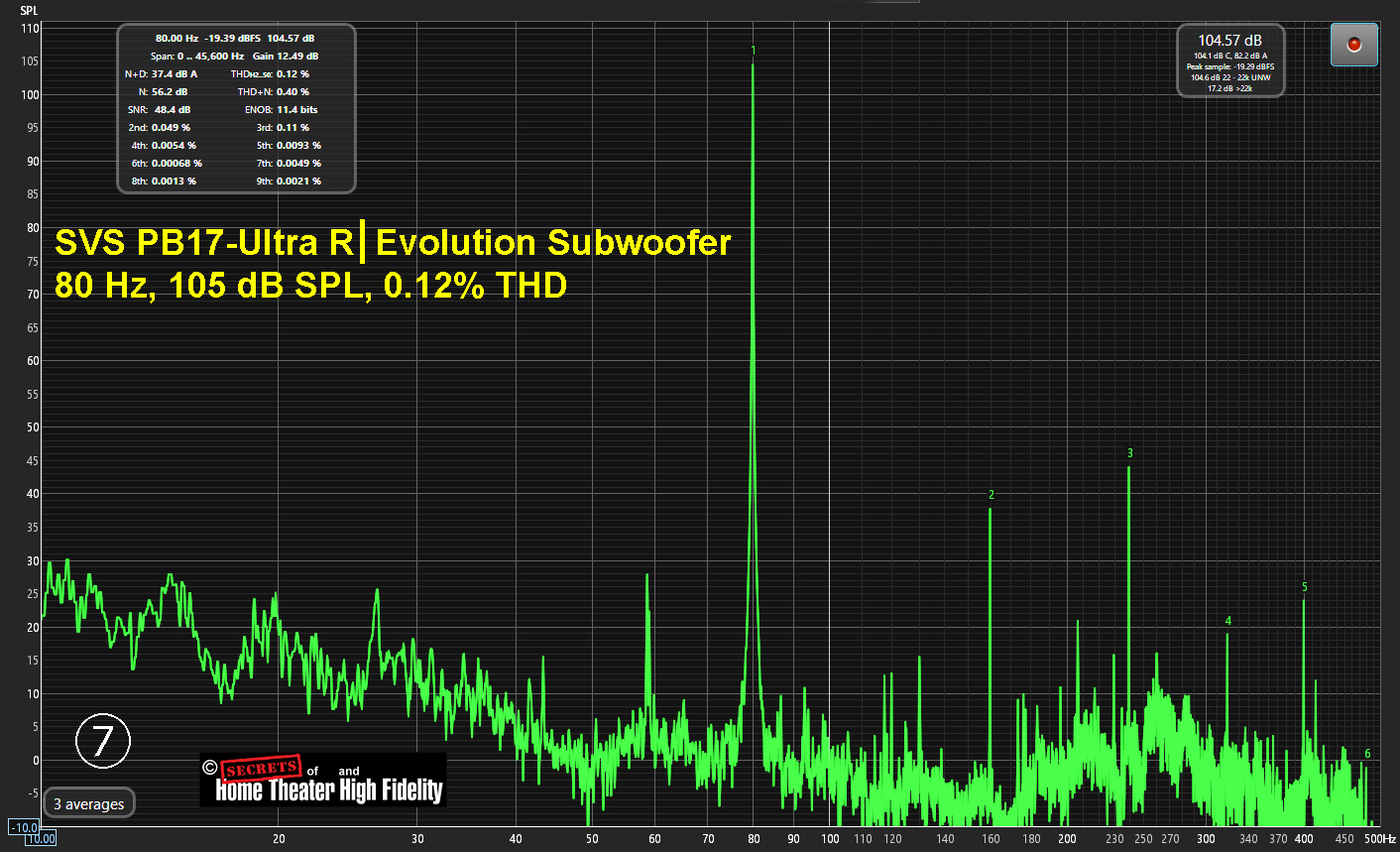

对于 80 Hz，我将 X 轴调至 500 Hz 以显示谐波。声压级为 105 dB。谐波失真为 0.12%。小型音箱是无法达到这样的性能的。



SVS PB17-Ultra R|Evolution 低音炮 80 Hz、105 dB SPL、0.12% THD 图表示意图

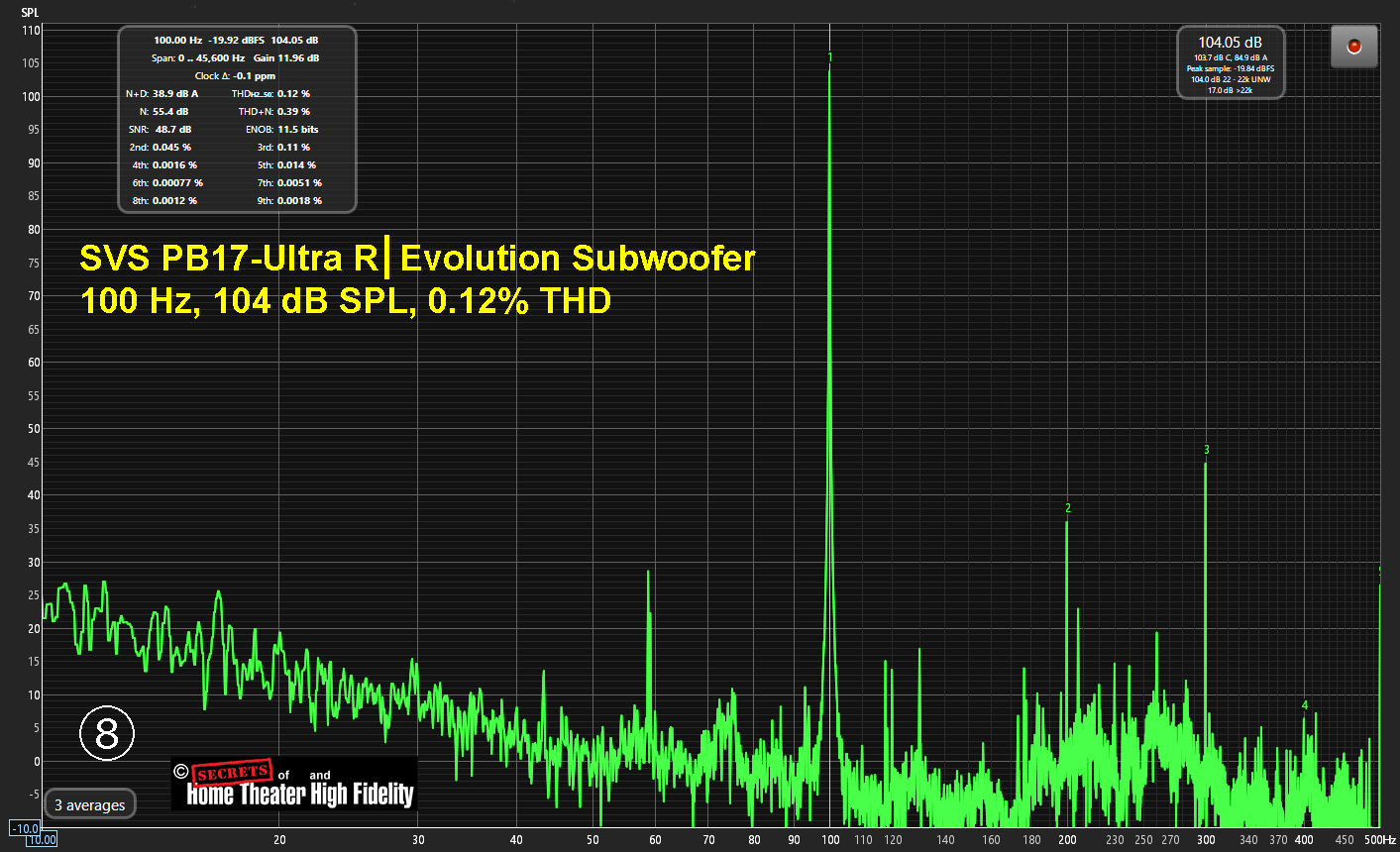

在 100 Hz 时，dB SPL 为 104 dB，失真为 0.12%。



SVS PB17-Ultra R|Evolution 低音炮 100 Hz、104 dB SPL、0.12% THD 图表示意图

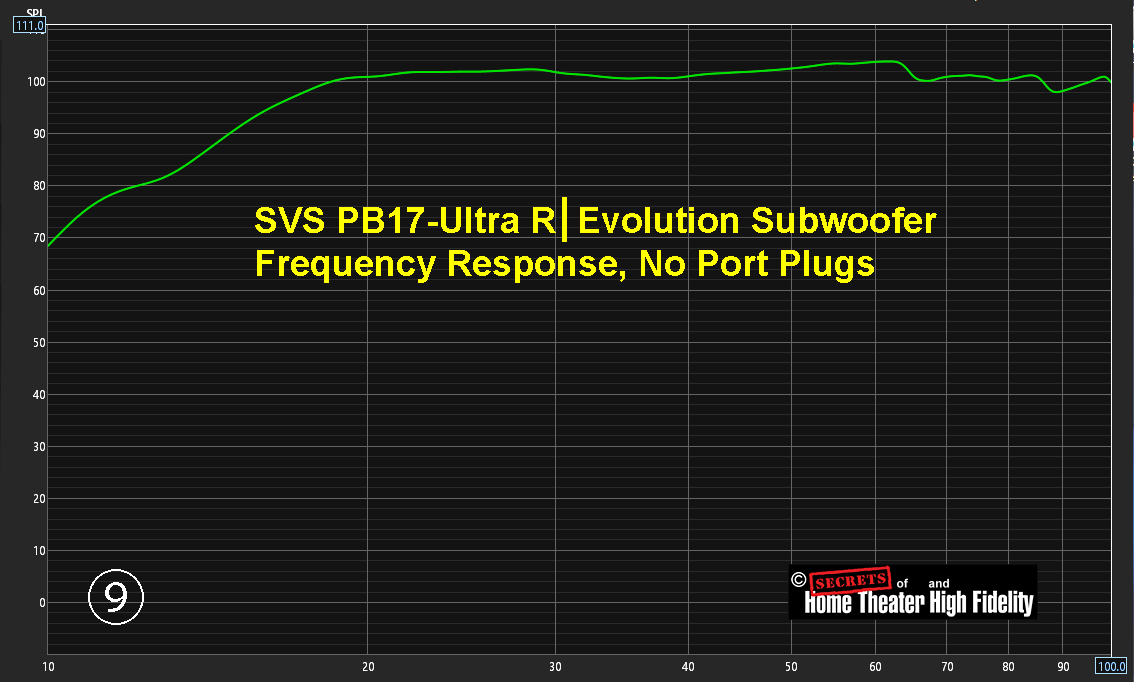

现在来看看根据脉冲响应测试信号得出的频率响应。这涉及到一个短频率扫描，从中可以得出许多结果。在下面的图 9 中，显示的是没有相位塞时的响应。它在 20 Hz 以下相当平坦。



这是一个准消声响应，因为麦克风非常靠近低音炮的前端和地板。这减少了驻波的影响，房间响应表示房间在不同频率下的整体声音特性，包括驻波和房间共振的影响。驻波响应表示的是房间各处特定频率的声压级，它是由反射声波之间的相互作用引起的，从而导致增强或抵消。这会导致房间不同部分的音质不均匀，驻波是房间整体响应的一个关键组成部分，但并不是唯一的影响因素。



SVS PB17-Ultra R|Evolution 低音炮频率响应，没有相位塞示意图

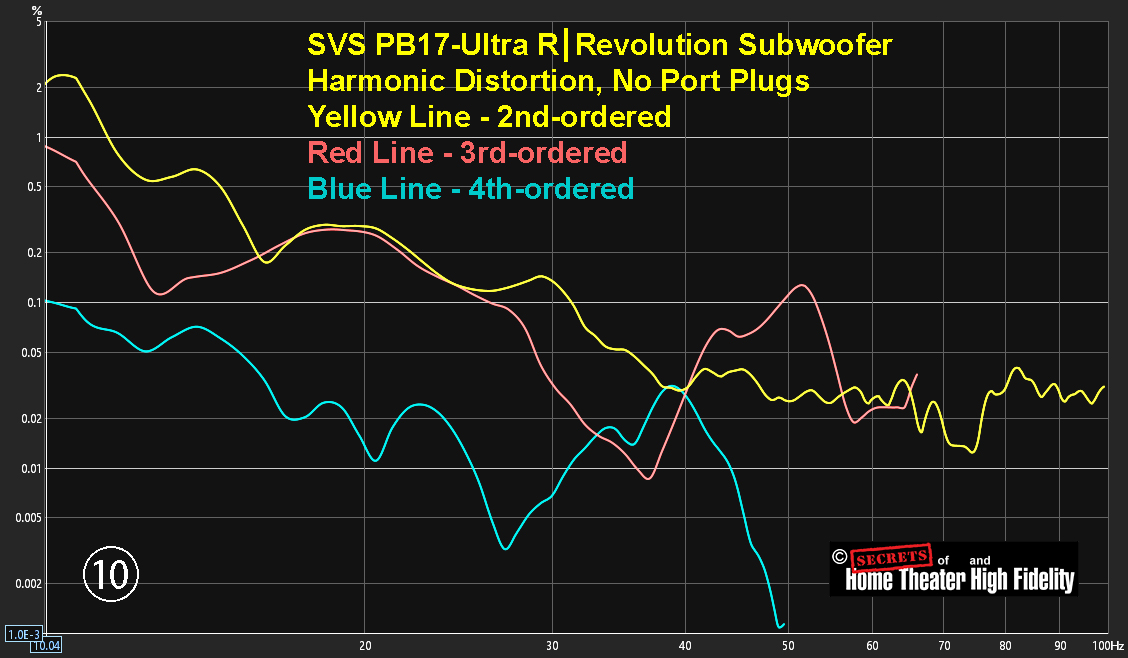

下图 10 显示了无相位塞时的谐波失真。从 15 Hz 起，所有频率的谐波失真均低于 1%，从 20 Hz 起低于 0.5%。





SVS PB17-Ultra R|Evolution 低音扬声器谐波失真，无相位塞图表示意图

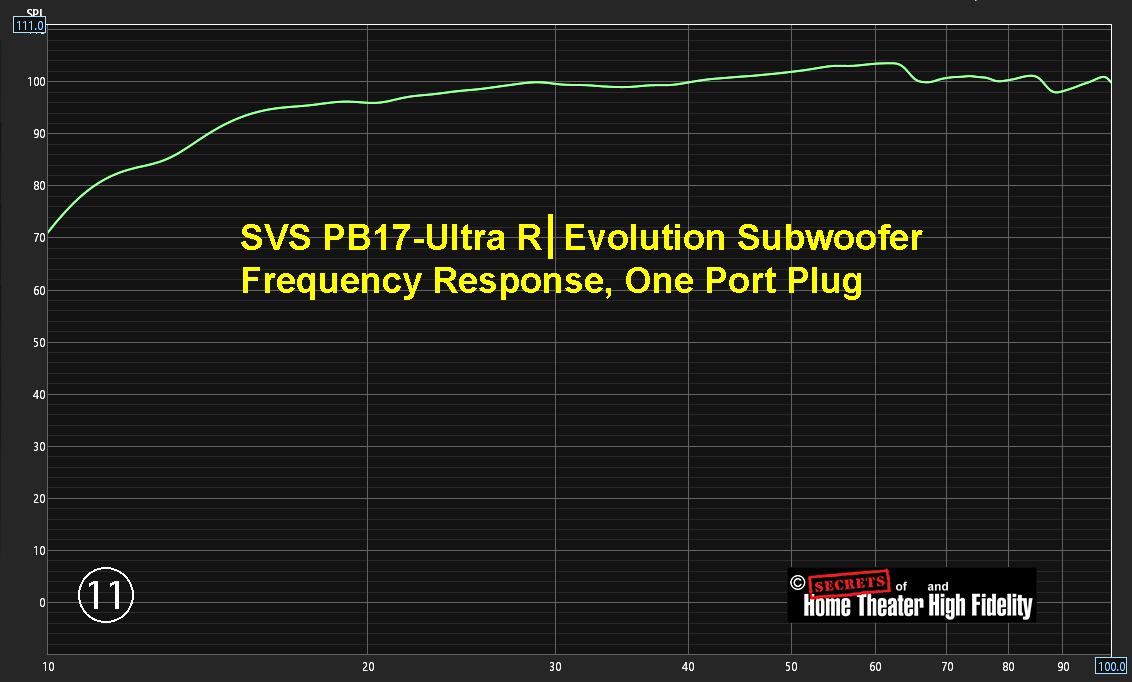

图 11 显示了带有一个相位塞的频率响应。请注意，与无相位塞插头相比，频率响应开始下降得更快。



SVS PB17-Ultra R|Evolution 低音扬声器频率响应，但相位塞图表示意图

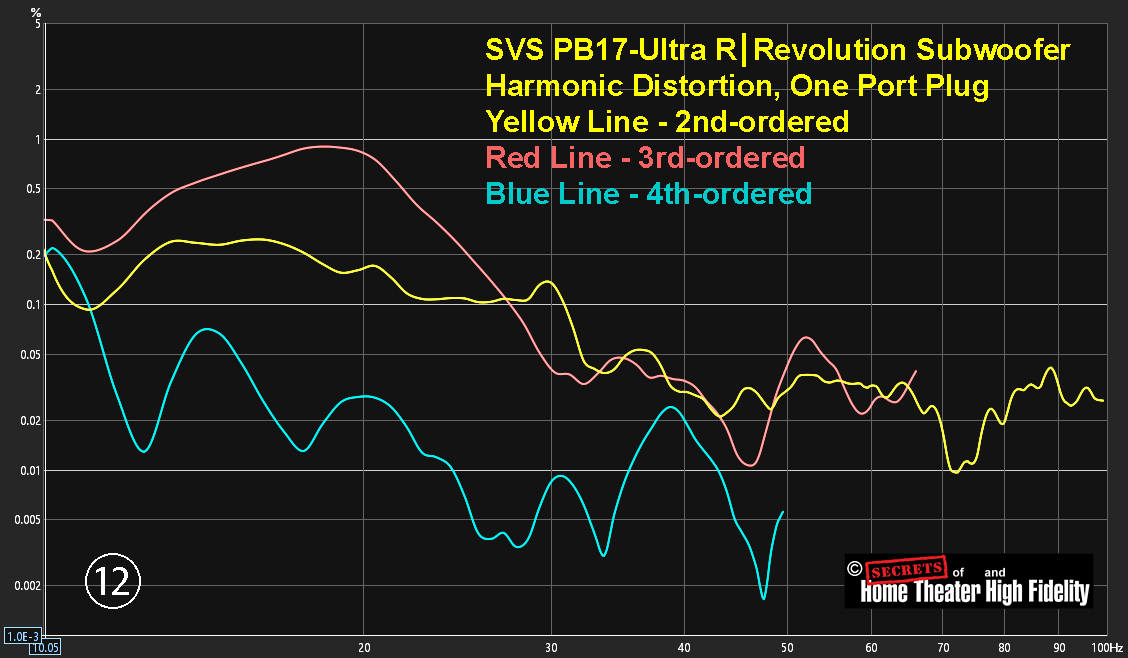

使用但相位塞时的失真总体低于无相位塞插头时的失真。



SVS PB17-Ultra R|Evolution 极低频谐波失真，单相位塞插头曲线图

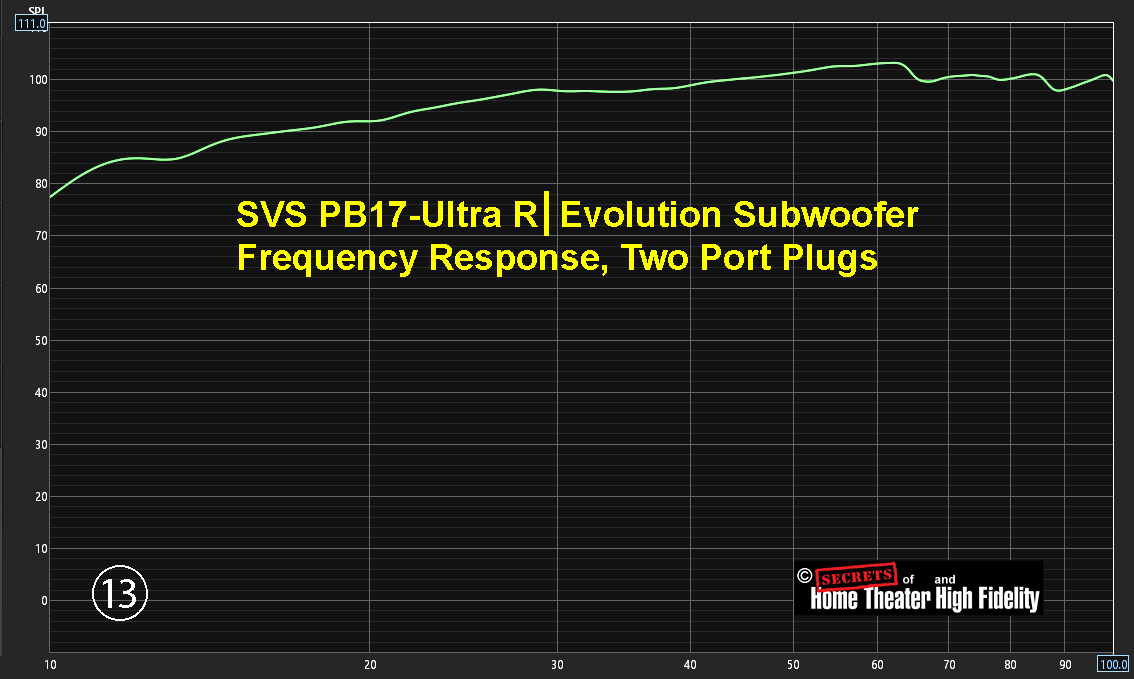

使用两个相位塞的频率响应如图 13 所示，滚降更快。



SVS PB17-Ultra R|Evolution 低音炮频率响应，使用两个相位塞示意图

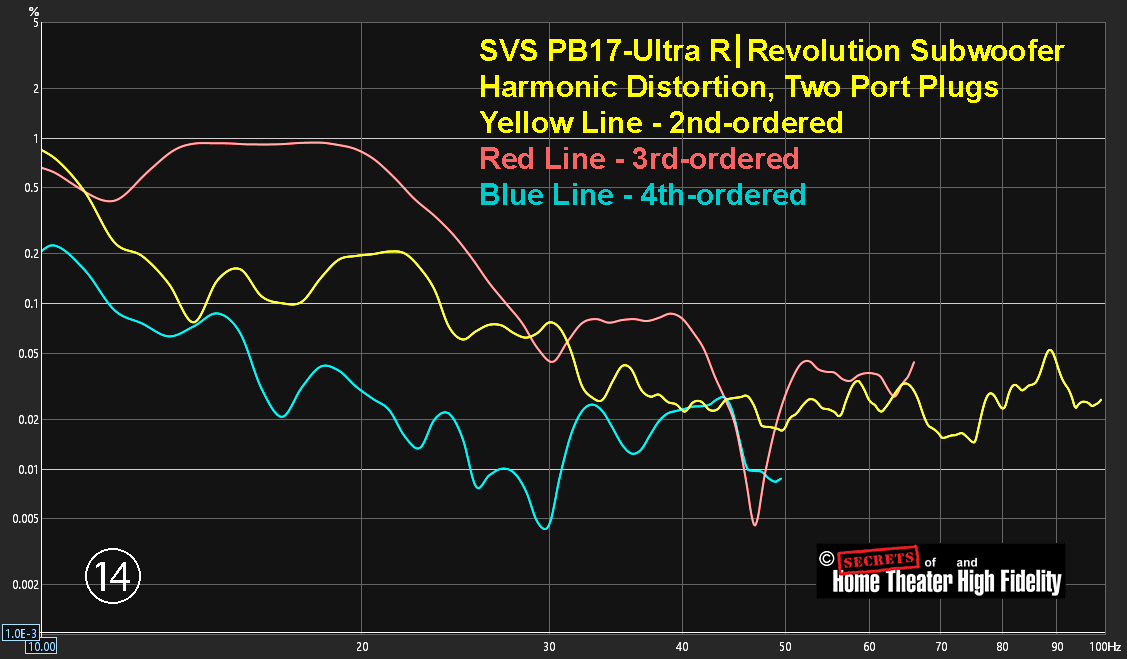

然而，使用双相位塞时的失真模式却有所不同（图 14）。



SVS PB17-Ultra R|Evolution 极低频谐波失真，双相位塞示意图

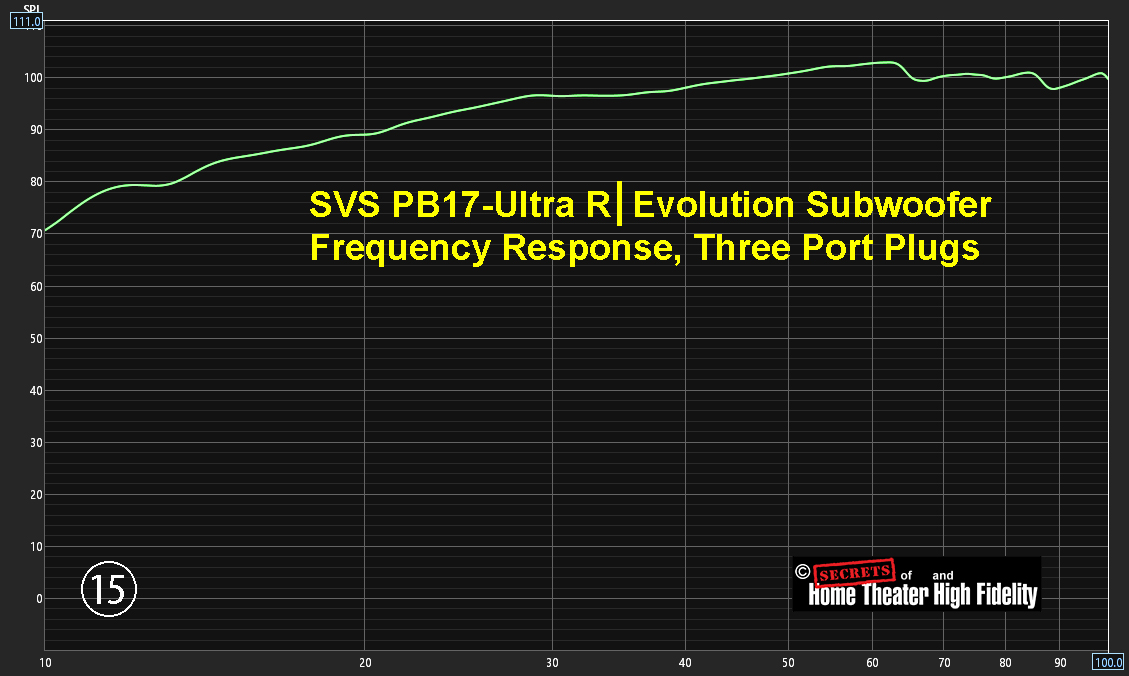

而使用三个相位塞时（图 15），频率响应的形状与使用两个相位塞时相似，但滚降更大。



SVS PB17-Ultra R|Evolution 低音炮频率响应，三相位塞示意图

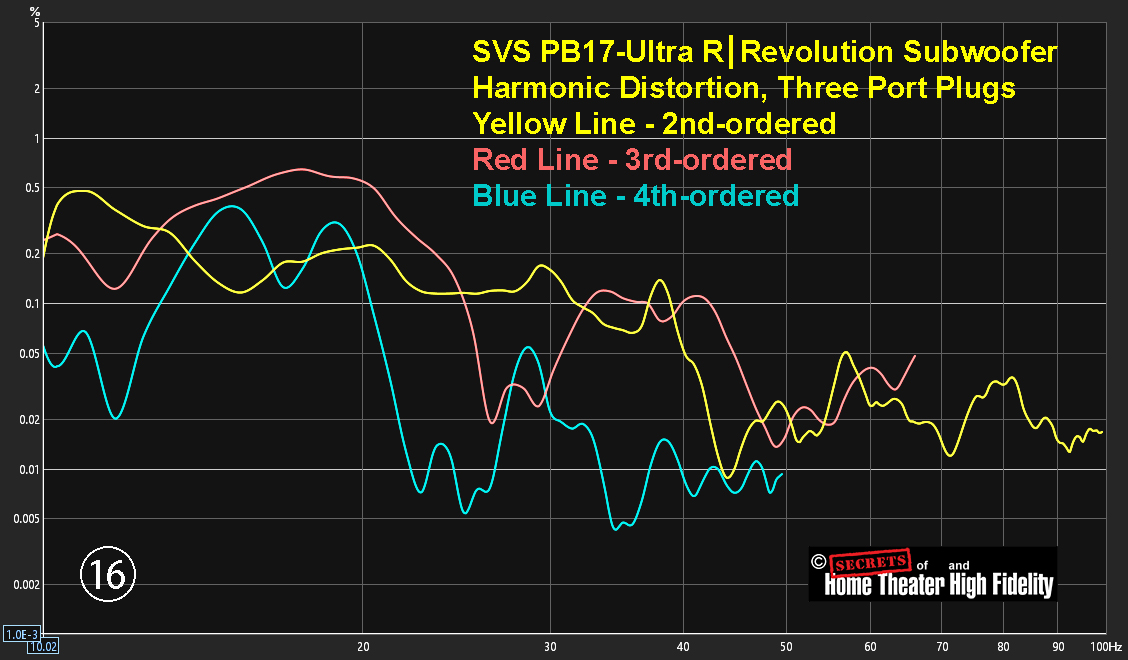

三相位塞的失真模式也与其它几种模式排列方式不同。无相位塞的响应最平缓，但 15 赫兹处的失真最高。因此，最好的办法就是尝试所有四种相位塞排列，然后选择你最喜欢的一种。



SVS PB17-Ultra R|Evolution 低音炮谐波失真，三相位塞示意图



你可以使用手机APP中提供的 PEQ（参数均衡器）频段，随时调整几种倒相孔模式的响应。

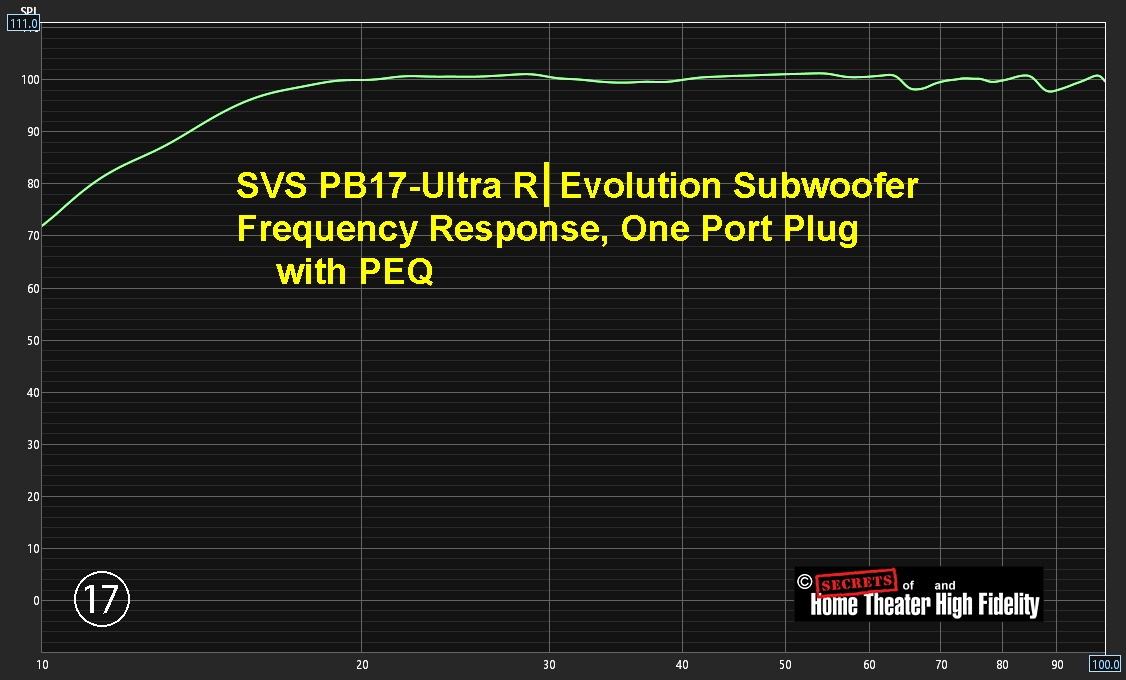

当有一个倒相孔被塞住时，我设置了两个 PEQ 频段来平整频率响应。结果如下（图 17）。现在，它的频率响应平坦至 20 Hz。



SVS PB17-Ultra R|Evolution 低音炮的频率响应，单相位塞与 PEQ 图示

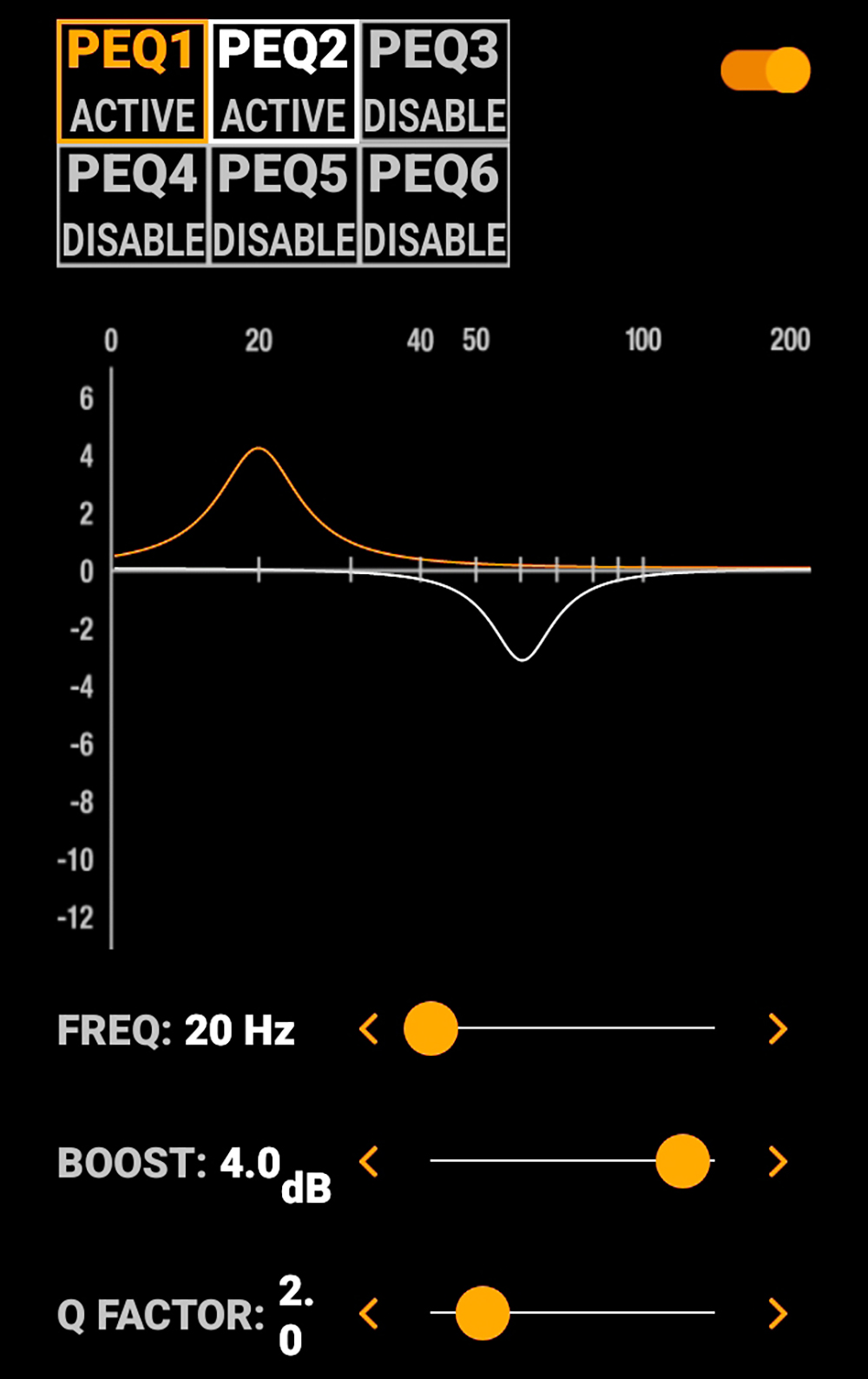

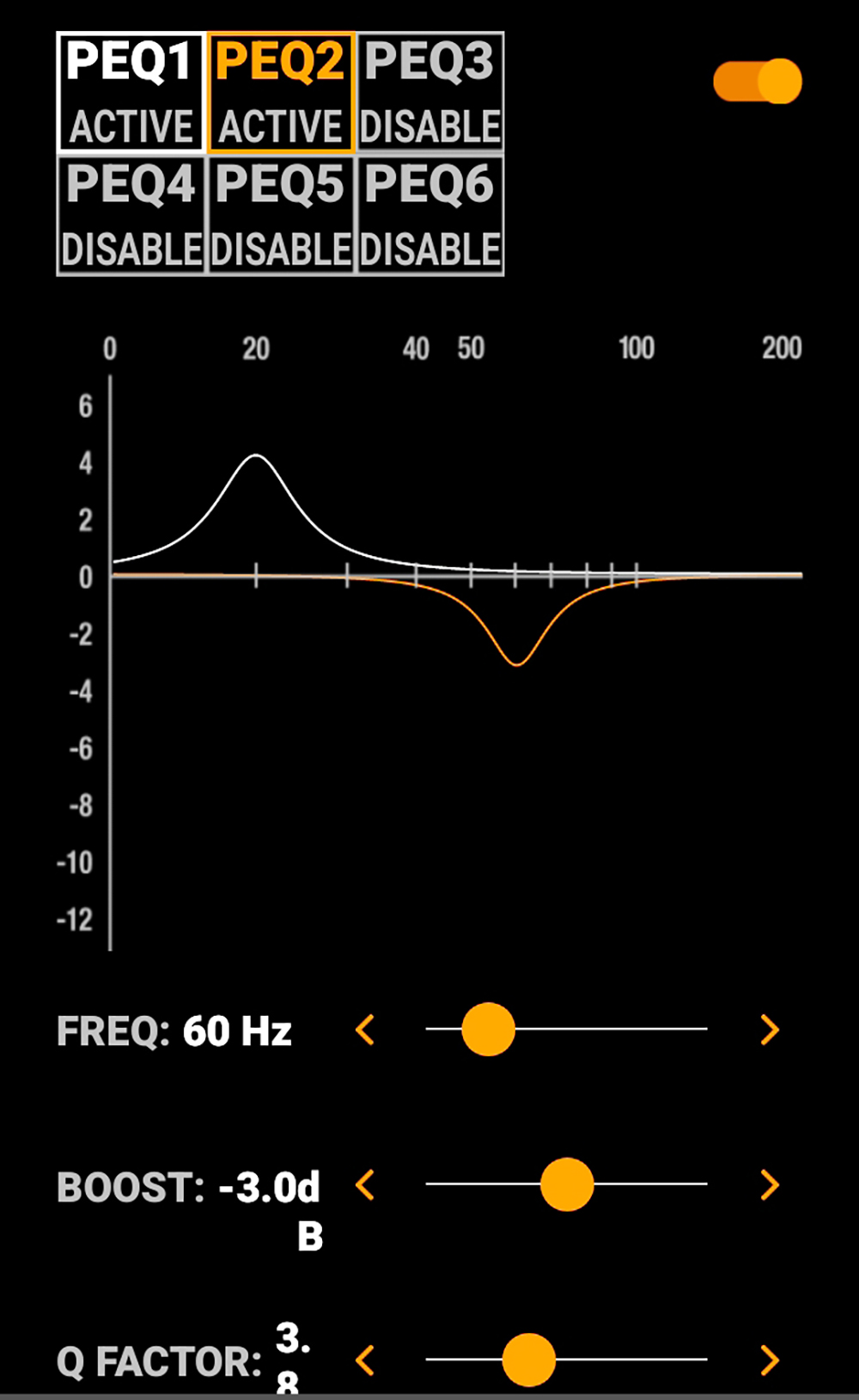

下面是我使用的两个 PEQ 频段设置（使用一个相位塞）。你可以选择频率、增强（或衰减）量和 Q 值（Q 值越高，频带越窄）。在最新版本的手机APP中，有六个可用的 PEQ 频段。



SVS 配套APP的屏幕截图，显示 SVS PB17-Ultra R|Evolution（进化）低音炮的六个可用 PEQ 频段，其中只有 PEQ1 频段处于激活/选择状态。





那么，全新的 SVS SoundPath Tri-Band 无线音频适配器怎么样呢？

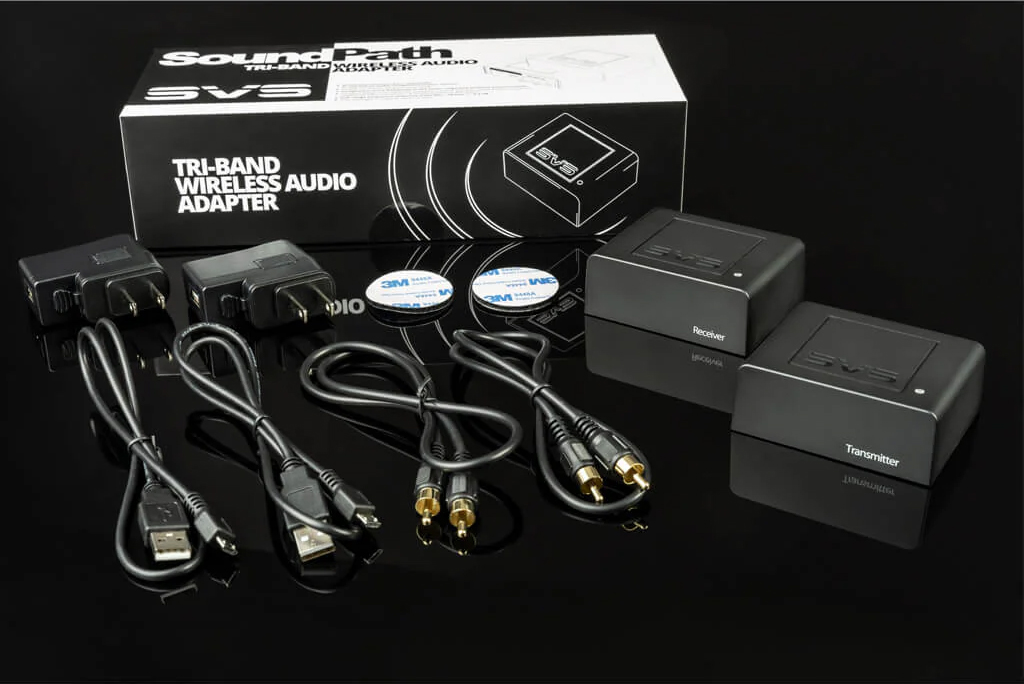

SVS SoundPath 三频无线音频适配器套件

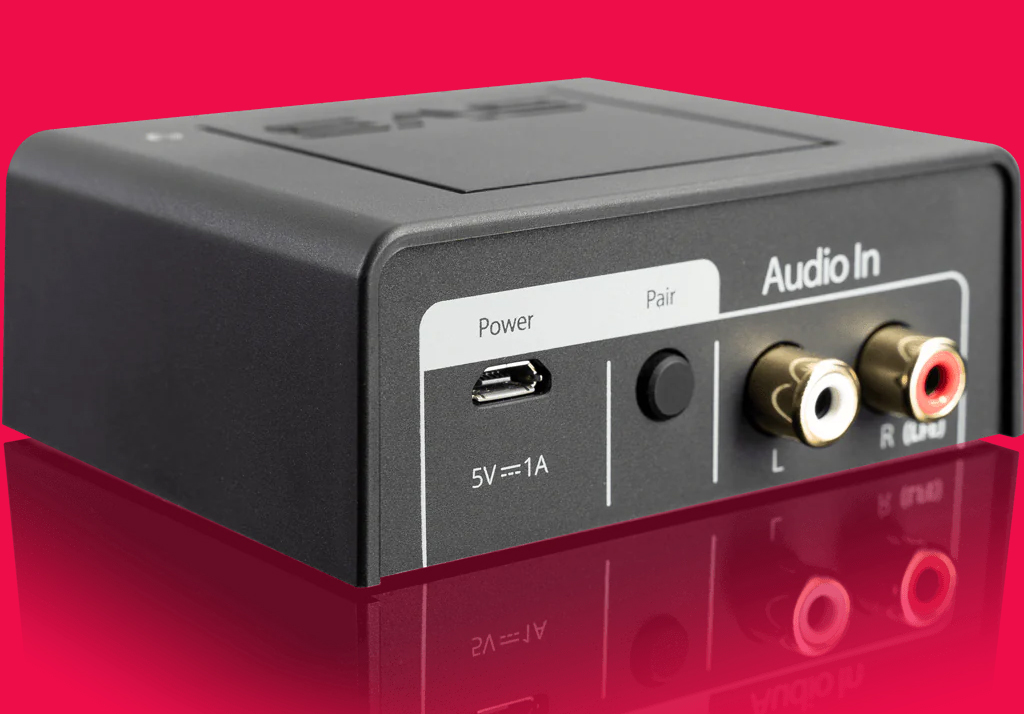

发射器的音频输入端视图

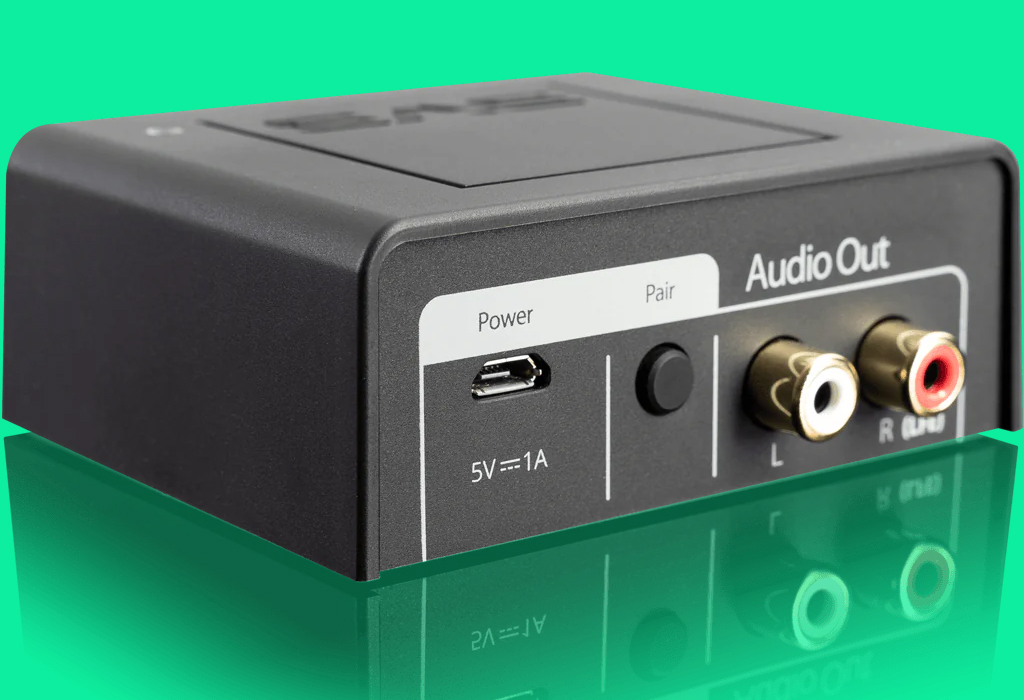

发射单元的音频输出端视图



SVS SoundPath 三频无线音频适配器规格



22 Mbps 无线传输数据率



采样率 48 千赫



THD+N ＞70 dB（10 Hz - 20 kHz）



信噪比 +105 dB（10 Hz - 20 kHz）



串音 >75 dB @1 KHz



频率响应 6 Hz - 20 kHz +/- 0.5 dB



音频延迟 < 19 毫秒



传输距离

39米（无遮挡视线范围）



模拟输入电平 最大 2 V rms



最小功率 5 V @ 0.5 A



模拟输出电平 最大 1 V rms



最低功率要求： 4.75 V @ 0.3 A





可抵御带内和带外干扰源，包括微波、无线摄像头、无绳电话、蓝牙设备等



可与 802.11b/g/n Wi-Fi 同时无缝运行



自动接收器天线分集可最大限度地减少衰减和多路径效应



无缝切换射频频段/信道



射频频段 - 三频段（自动切换）（2.4/5.2/5.8 GHz） - 为每个频段找到最佳解决方案并连接三个射频频率范围



频段 1：2400-2483.5 兆赫



频段 2：5150-5250 兆赫



频带 3：5725-5875 兆赫



尺寸

宽 80 毫米x 深60 毫米x 高26 毫米



重量：0.5千克



三频适配器可将处理器的低音炮输出连接到发射机的音频输入，并将功放的音频输出连接到低音炮的输入。它的最大输出电压为 1 伏，因此在设置时需要仔细设置低音炮的音量控制。



该设备附带两个 5 伏墙式瓦特电源和一些线。

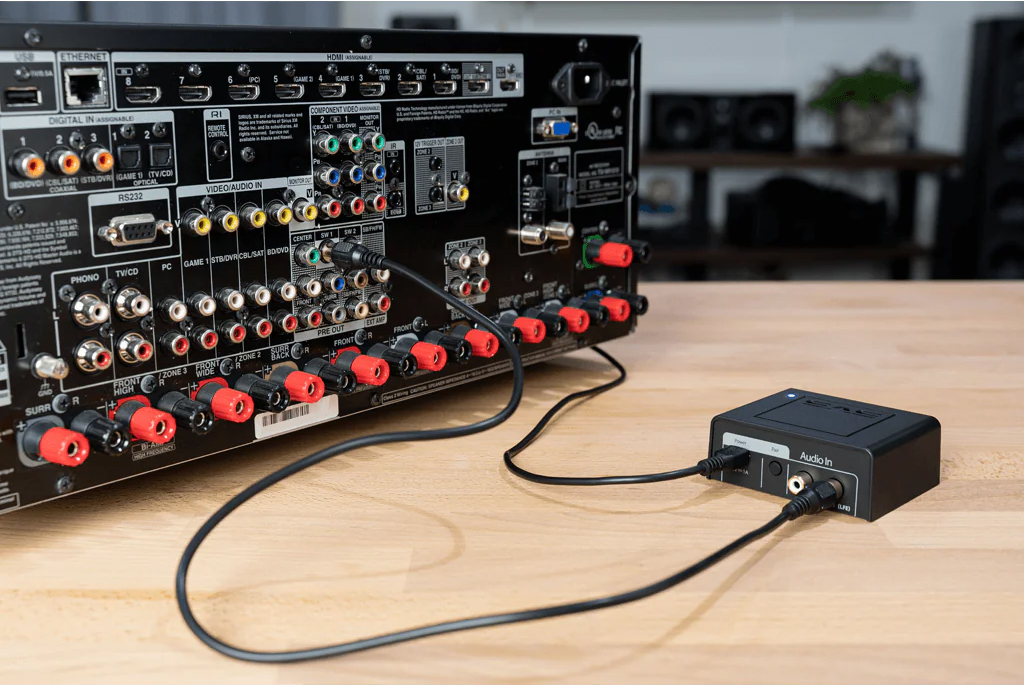

SVS SoundPath Tri-Band 无线适配器通过低音炮输出连接到发射单元音频输入的功放上。



它似乎与我的功放配合得很好，我还在发射器与电脑声卡输出端连接、接收器与声卡输入端连接的情况下进行了测试，接收器用一条6米的电缆连接，这样功放就可以放在房间的另一侧。发射器和接收器之间也有一堵墙。

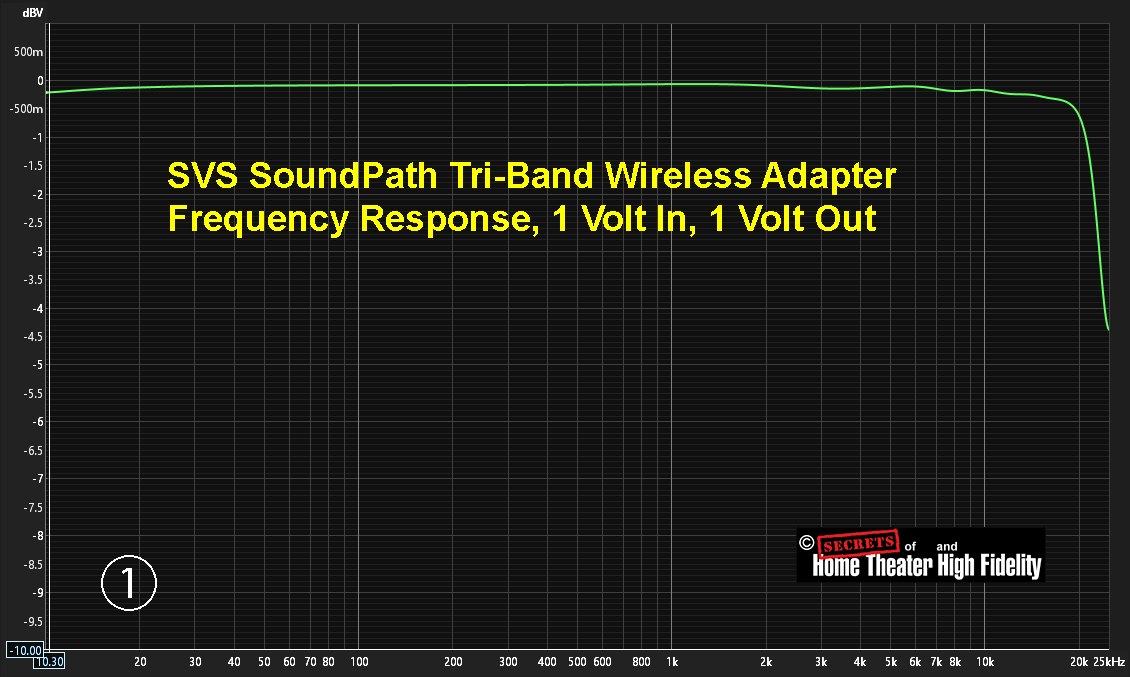

下面是频率响应（图 1）。从 10 Hz 到 20 kHz 的频率响应在 0.5 dBV 范围内。频率响应在 20 kHz 以上急剧降低。

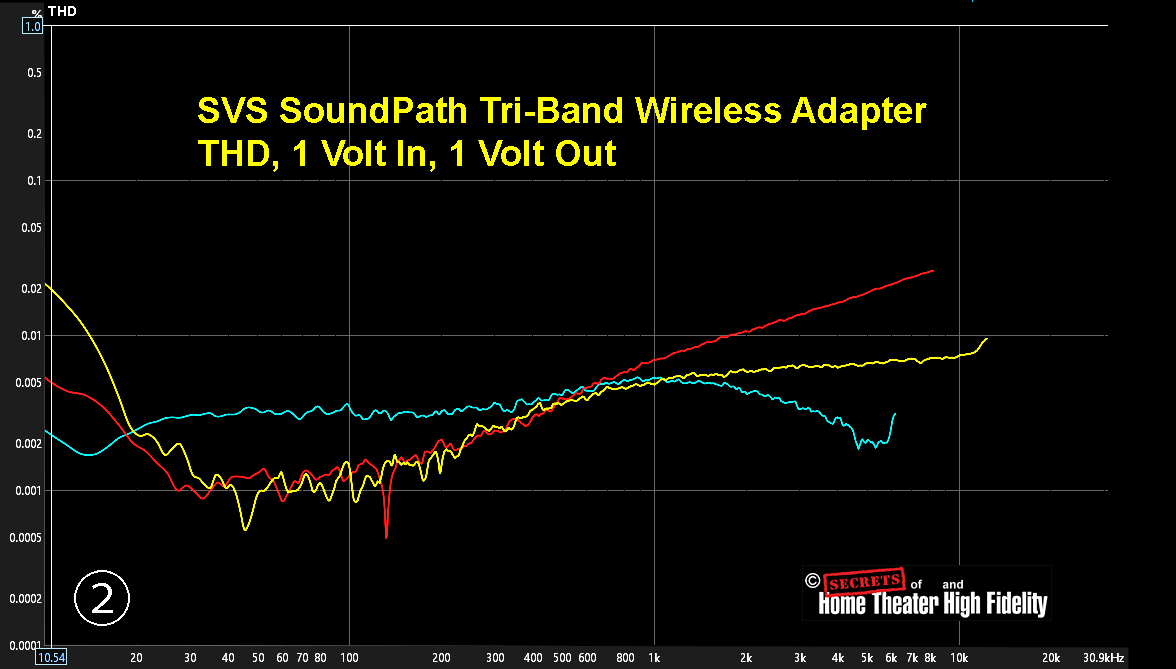

失真曲线（下图 2）显示小于 0.1%。因此，该产品也可与内置功率放大器的无线扬声器一起使用，以获得整个音频频谱。在曲线中，二阶失真







失真曲线（如下图 2）显示小于 0.1%。因此，该产品也可与内置功率放大器的无线扬声器一起使用，以获得整个音频频谱。曲线中，黄线表示二阶失真，红线表示三阶失真，蓝线表示四阶失真。

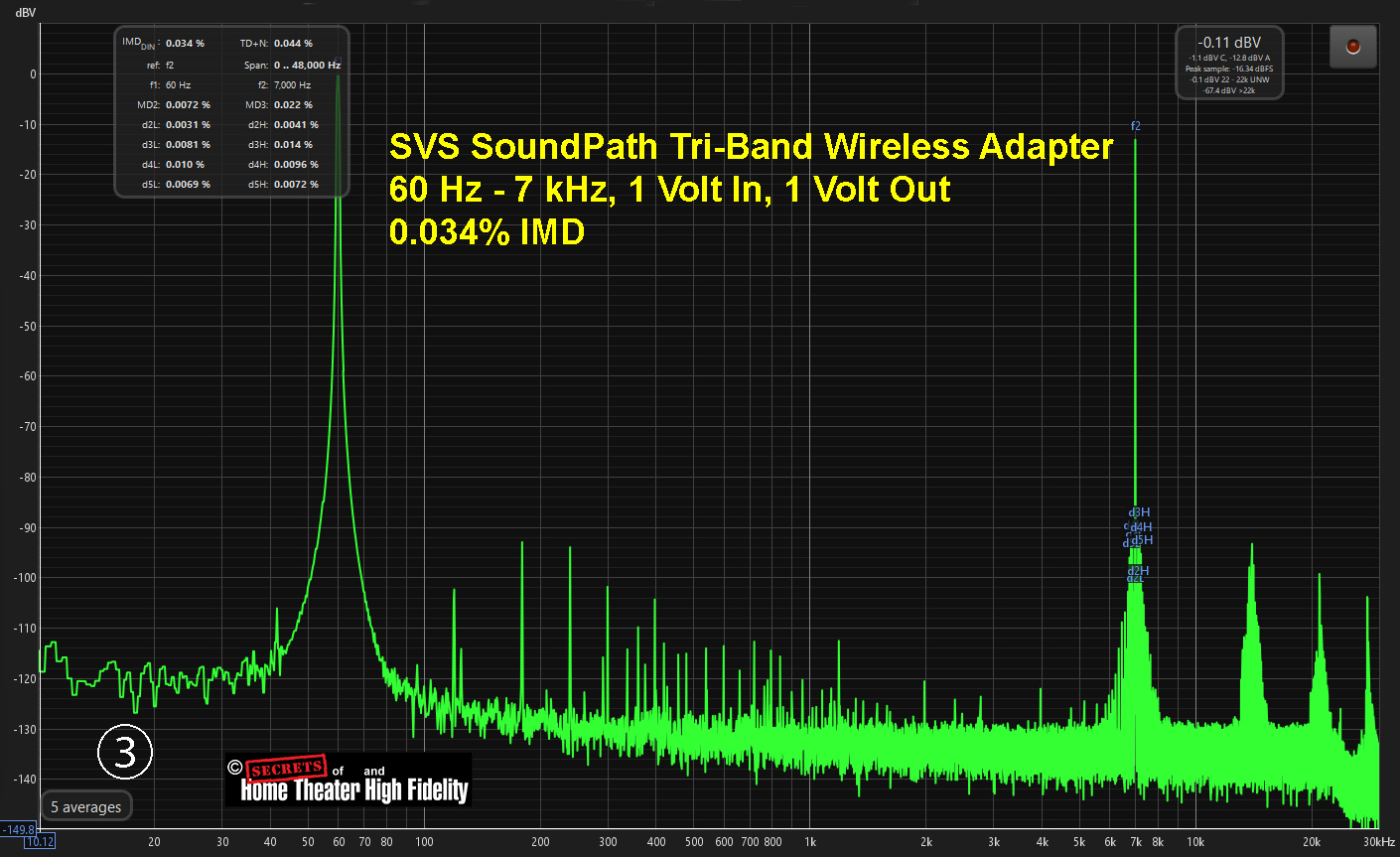

使用 60 赫兹和 7 千赫兹输入信号测量的 IM 在 1 伏特输出时为 0.034%（图 3）。本底噪声非常低。



SVS SoundPath 三频无线适配器 60 Hz - 7 kHz、1 伏特输入、1 伏特输出频谱图

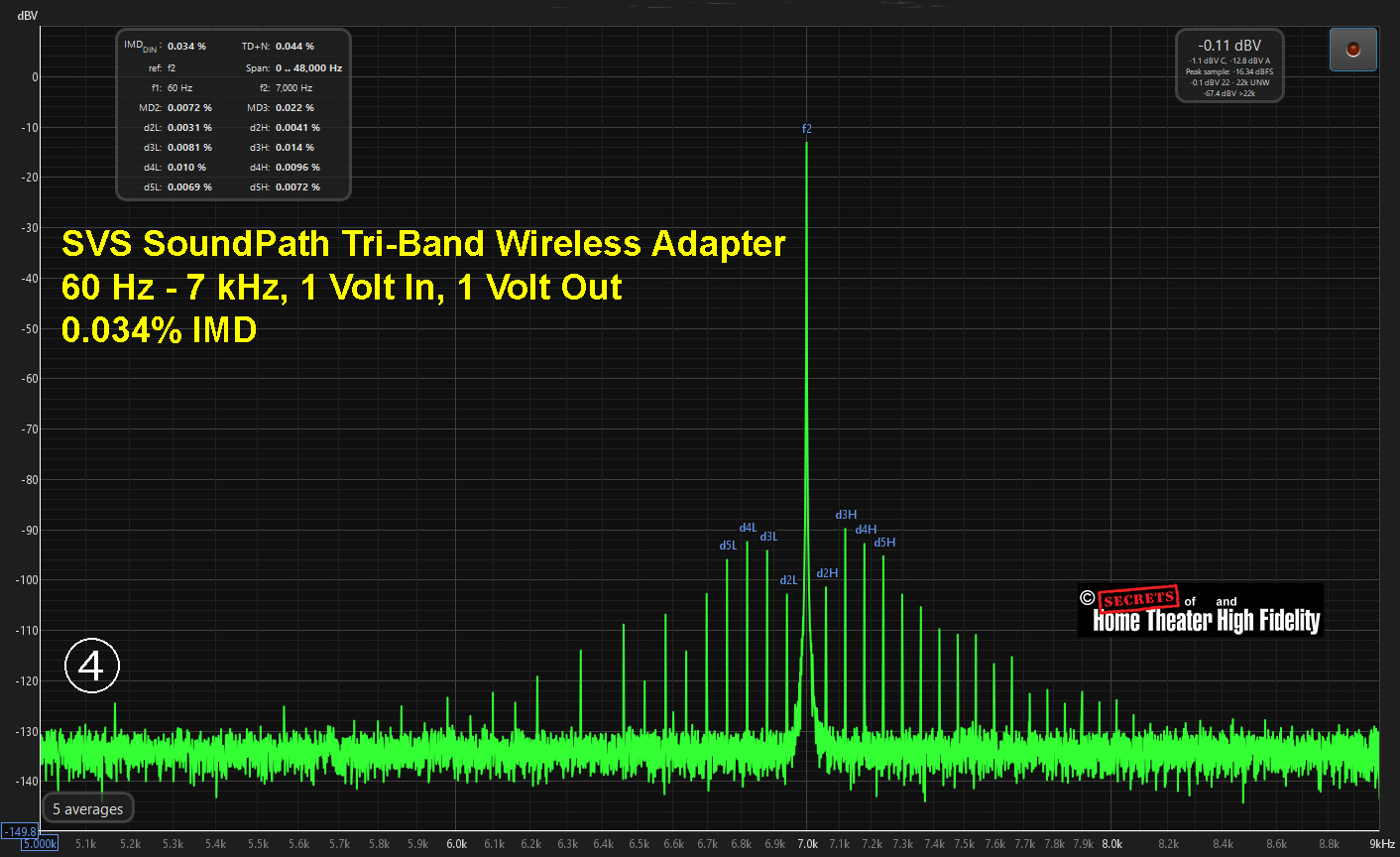

图 4 显示了与图 23 相同的频谱，但扩大了 X 轴，侧峰数量适中。



SVS SoundPath 三频无线适配器 60 Hz - 7 kHz、1 伏特输入、1 伏特输出频谱图

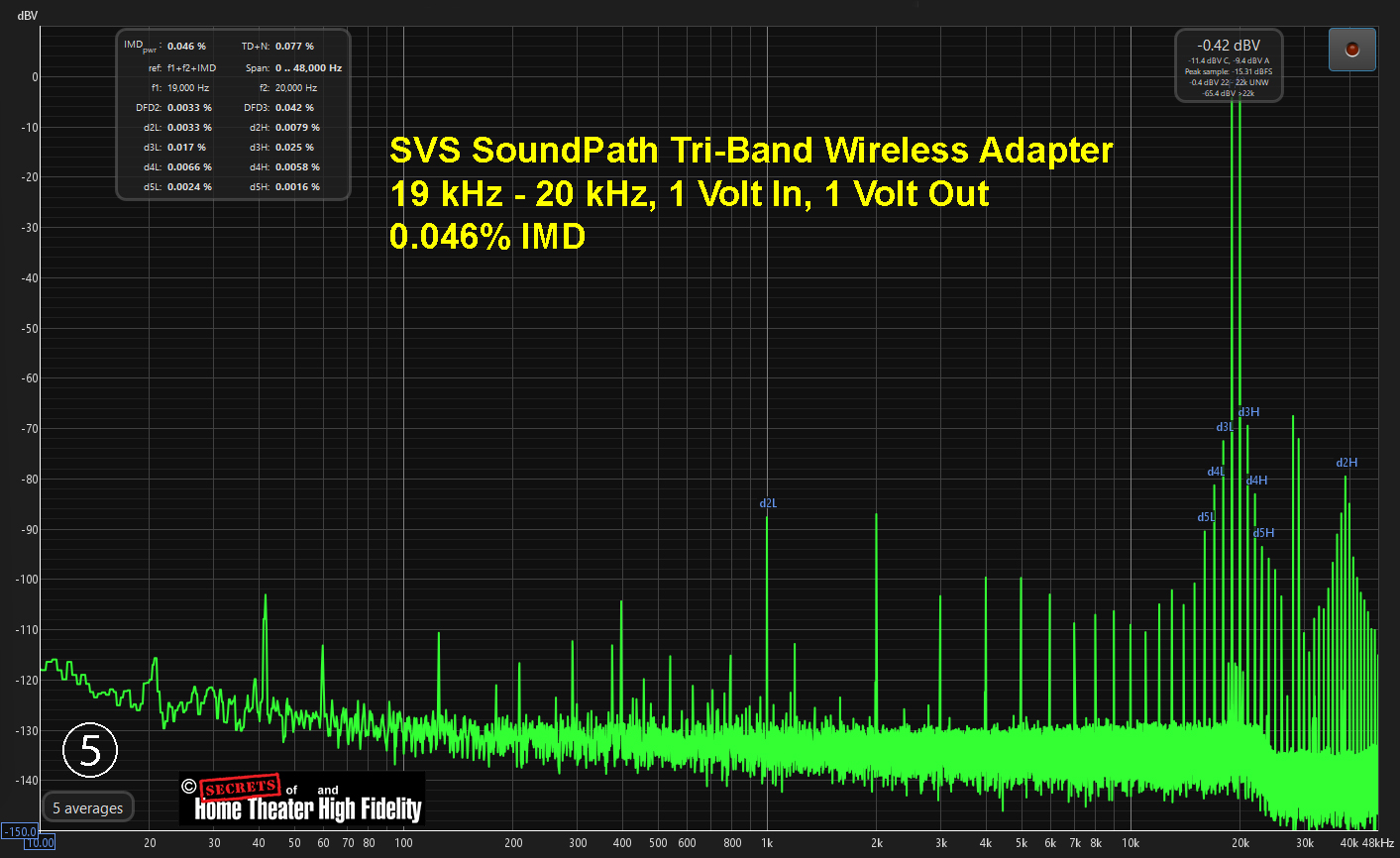

图 5 也是 IM 测试，但使用的是 19 kHz 和 20 kHz 正弦波，总 IMD 为 0.046%。



SVS SoundPath 三频无线适配器 19 kHz - 20 kHz、1 伏特输入、1 伏特输出图表图

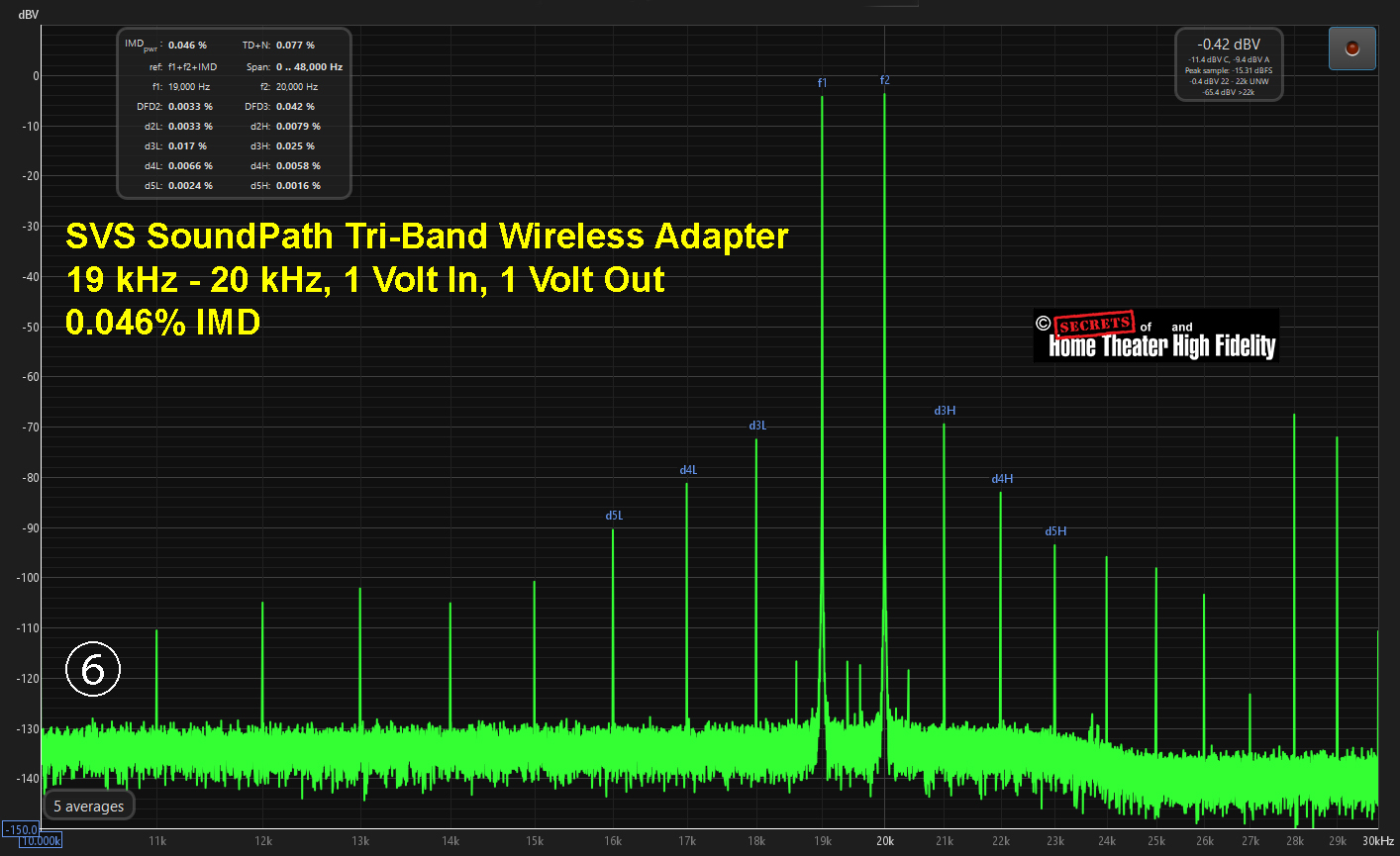

图 6 是与图 5 相同的数据，但扩大了 X 轴，俗话说，凡事适可而止。



SVS SoundPath 三频无线适配器 19 kHz - 20 kHz、1 伏输入、1 伏输出图表示意图



总的来说，这款价格适中的适配器效果不错。这是一款立体声产品，因此你可以根据需要独立控制两个低音炮。



结论





新款的 SVS PB17-Ultra R|Evolution 低音炮非常强大，它可以处理AV功放发送给它的任何声音。唯一的限制就是你的房间，它是目前市面上最好的低音炮之一。





优点



超大的初始功率

频率响应低至 15 Hz

出色的EQ和其他灵活的选项，可通过手机APP使用



不足



像 PB16-Ultra 那样的金属格栅
