AVS论坛2024年10月家庭影院案例
“我从记事起就是个音响发烧友，”Travis Squires (论坛ID bass addict) 说道。“从拿到驾照起我就一直在折腾车载音响。2000年代初，我购买了一台日立RPTV电视，开始入坑家庭影院，当时就想升级一套音响来搭配它。我走进当地的一家音响折扣店，回家时带回了Polk环绕音响系统和一只Sony 10寸低音炮。2003年，我加入了影音论坛。”

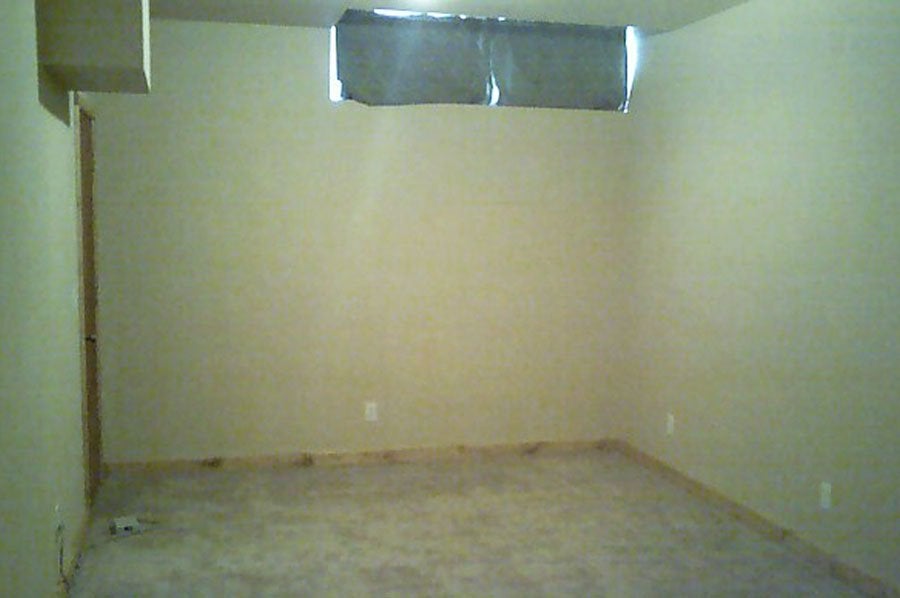

Travis将地下室的一个房间改造成了独立影音室。

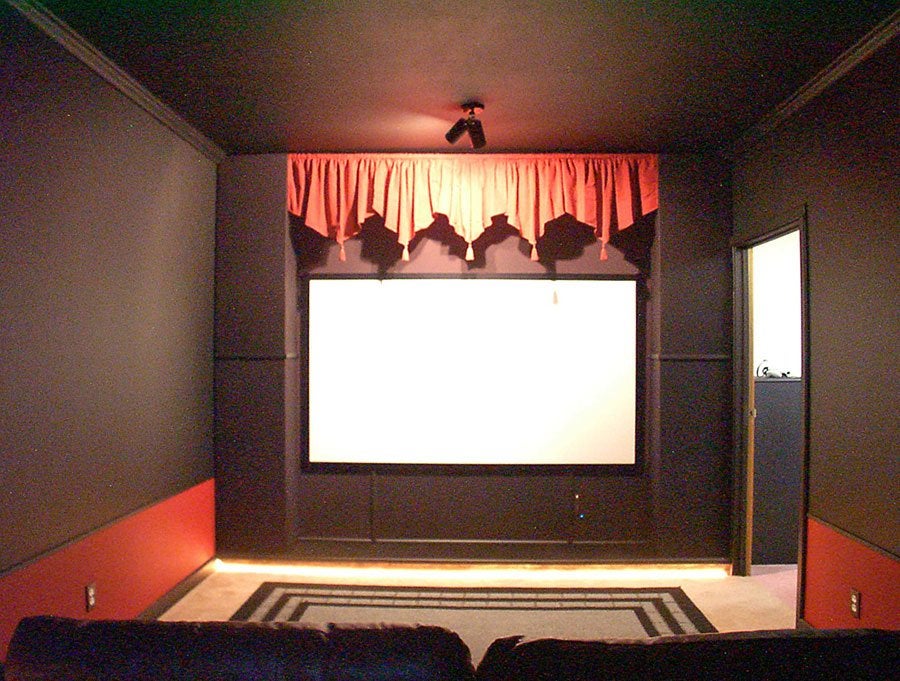

最初的房间配有一个小块16:9幕布。
2006年，Travis和妻子在蒙大拿州的哥伦比亚福尔斯买下了他们现在的房子。他决定构建一个专门影音室，于是将一个房间拆成裸墙。“我的设计随着时间的推移有所变化。最初是想搞一个经济负担得起的房间，能够在家中进行观影。音响一直是重中之重，大部分房间布局都是以此为出发点。”

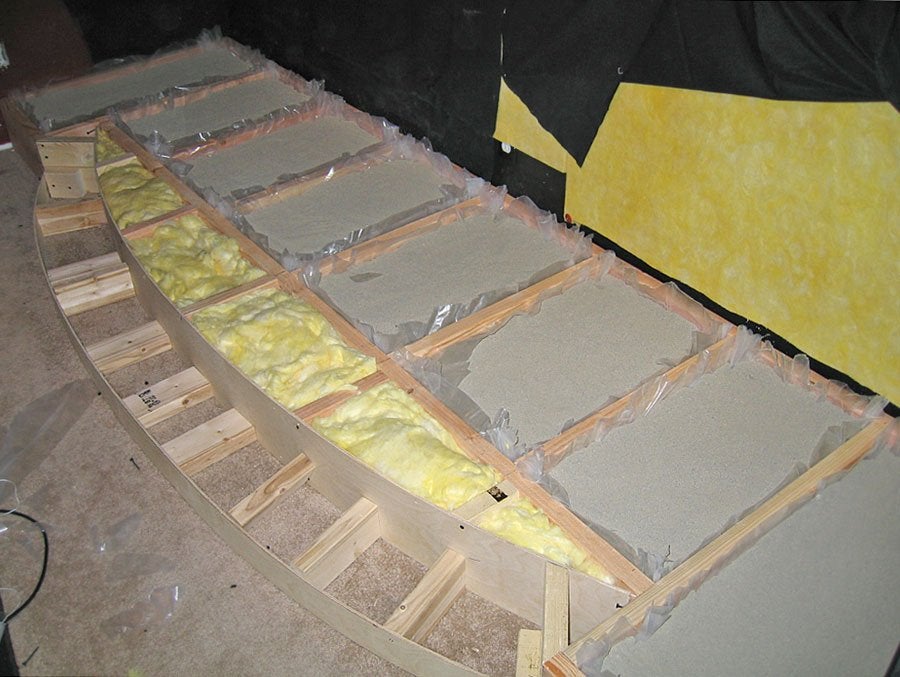

在现在的版本中，前方区域填充了沙子和隔音材料。

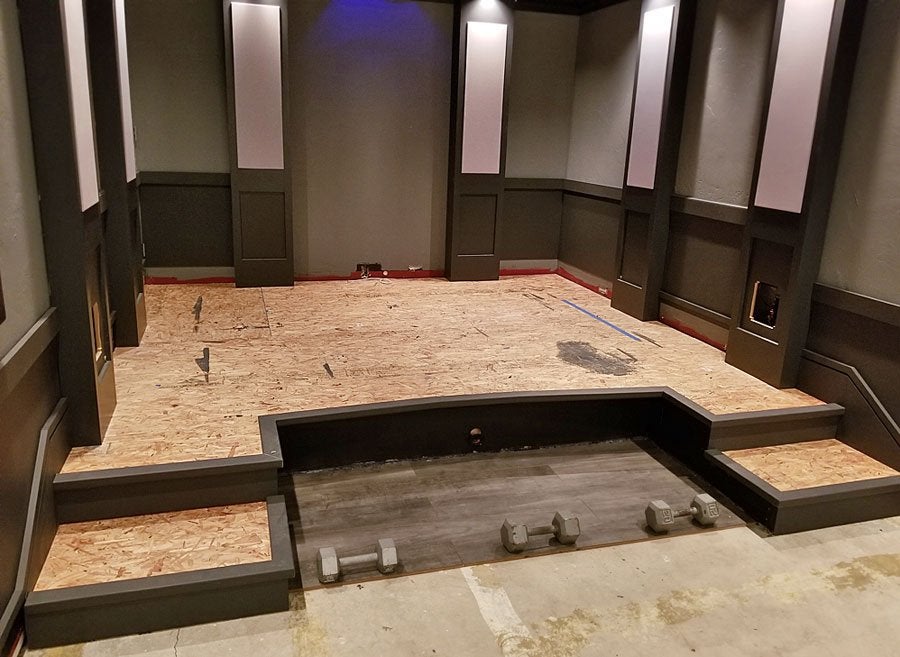

座位基台由双层OSB板（定向刨花板）制成。
“最开始的影音室是在有HDMI和次世代音频编解码器之前做的，配有一个96寸16:9的幕布，通过色差视频线连接至Epson TW700投影机，并采用7.1声道的音频布局。如今已经变成你现在看到的130寸2.35:1幕布，7.10.4布局。还为前中后天空和前置增宽扬声器预留了接线，以备将来升级使用。”

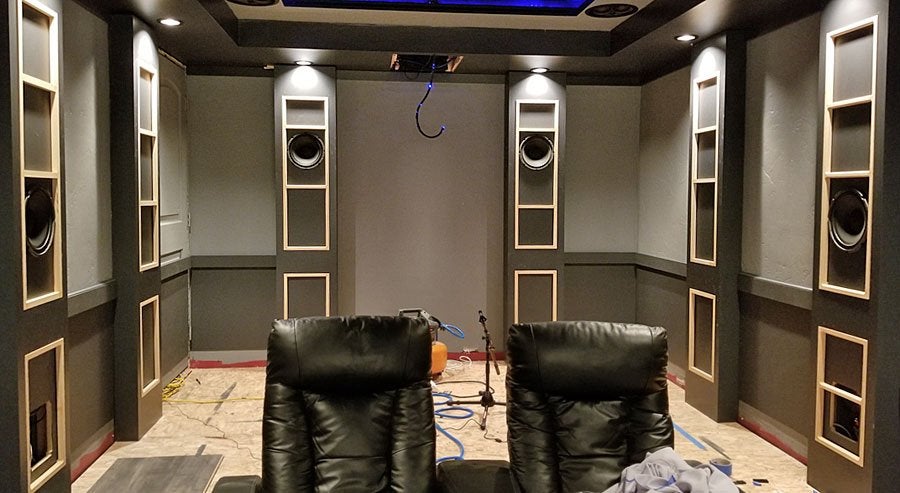

侧环绕和后环绕扬声器安装在柱子里；照片中的框架用来支撑透声的织物面板。
据Travis说，这个建造过程已经持续了16年。“在疫情期间，我们买了一块地，计划建造带有我梦想影院的新家。但是，由于当地建筑成本问题，这个计划被暂时搁置了，所以我又回到当前的影院进行升级，这个房间也许永远不会完工。我的朋友们常常开玩笑说我把它拆的时间比装好的时间多。我目前正在重建主入口，等我后面建好新家时，一切又会重新开始。”

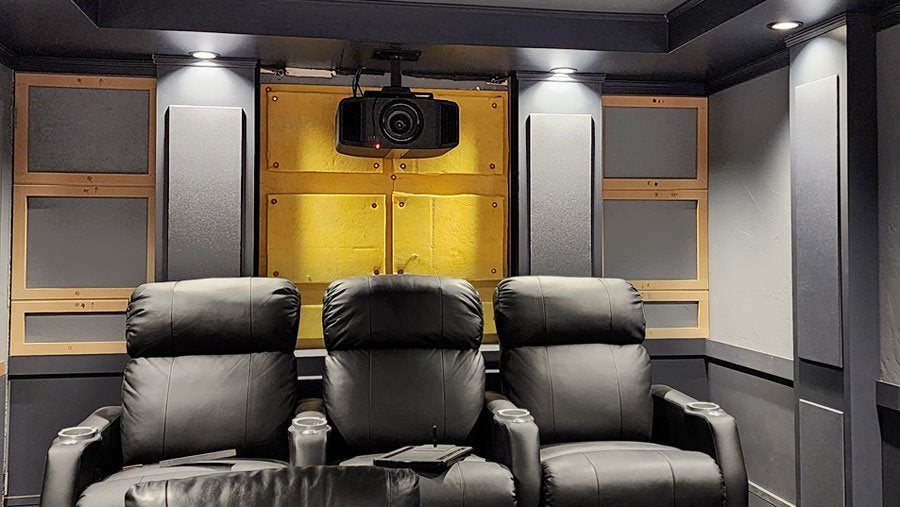

后墙覆盖了4寸的OC 703，后面是织物面板，由木制框架支撑。
“隔音并非该项目的重点，因为影院位于地下室，靠近房屋另一端的卧室，因此我用了双层干墙并涂了绿胶，但没有用到特别极端的隔音方式。然而，我确实有点强迫症，因此所有步骤都想做到尽善尽美，包括双层座位基台、屋顶的防水毡、墙与舞台和座位台之间的缝隙处理、完全隔音的通风口等等。”

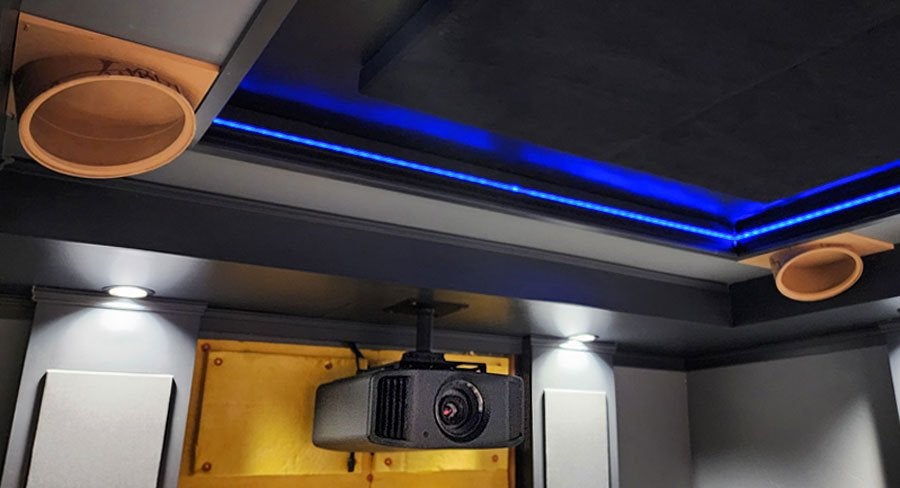

Travis 为天空扬声器制作了这些酷炫的外壳。
“空间永远是最大的问题，我们有一个从地下室延伸到三楼的岩石壁炉，导致空间会很紧凑，安装过程常常需要以寸为单位计算。宽度不到3.35米，我试图设计一个尽管空间小却有开放感的布局。美观度对我也很重要；我想要一个好看的房间，但又能带来震撼的聆听体验。几乎所有安装都采用隐藏式或尽量做到最小化。”

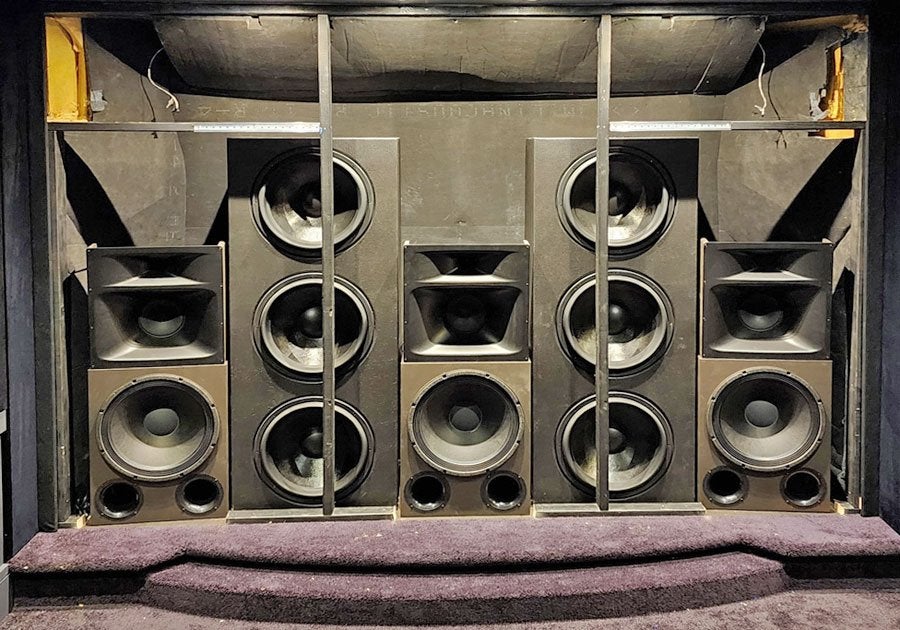

前方的扬声器阵列包括三只DIY Sound Group Titan-818LX用于前三声道，六只Stereo Integrity HT-18 v3低音炮单元置于密封的DIY箱体内。
“我的房间可能没有太多独特之处，相比论坛网友的那些让人觉得惊艳的影音室。不过我确实喜欢LED灯带的效果。它提供了不同于‘灯光海洋’的效果，很有特色。”

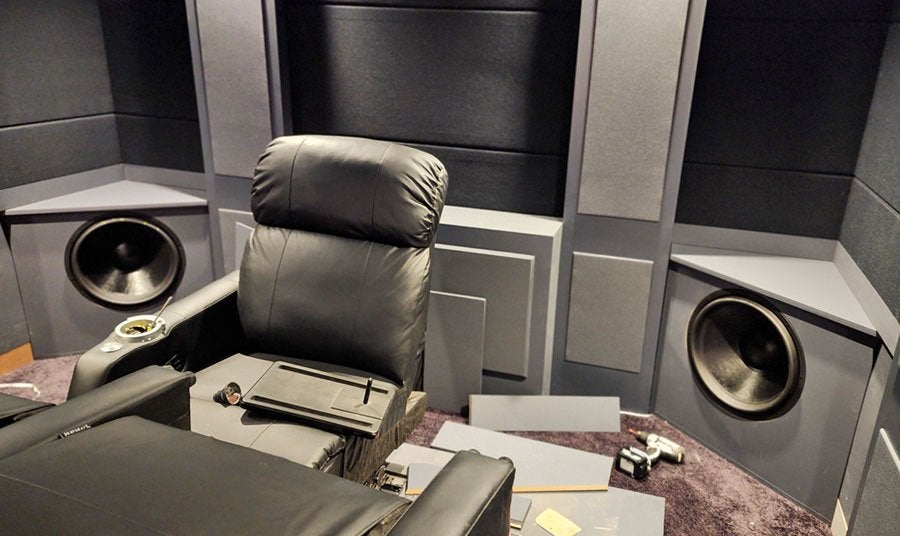

两个Stereo Integrity HT-18 v3低音炮位于DIY角落箱体内，后排中间也有两个，全部隐藏在定制面板后。
“我也喜欢织物声学面板的效果。虽然这比我预期的工作量大得多，但它确实改变了房间频响。我得感谢论坛GPowers的帖子，他是这方面的大神，给了我很多启发。”

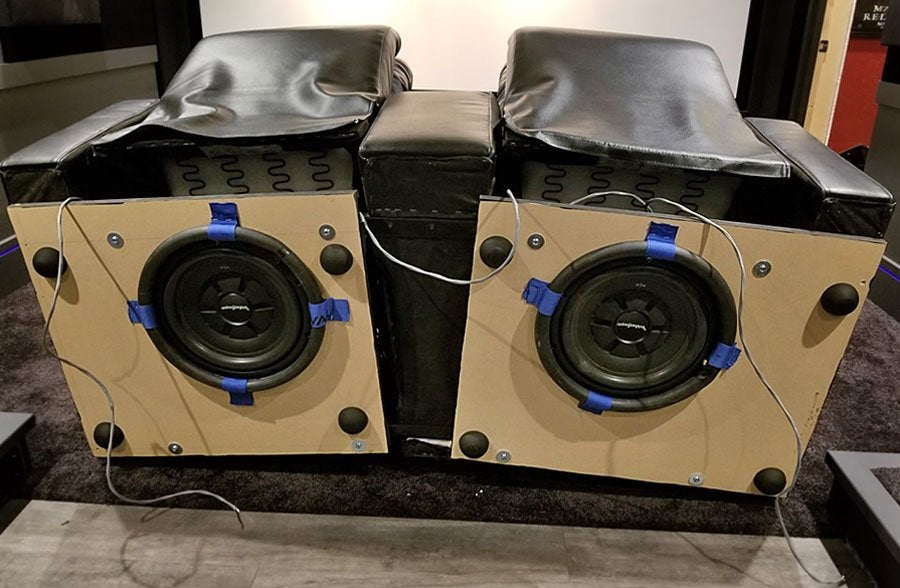

前排两个座椅下安装了Rockford Fosgate RS12扬声器，采用下发声式Heze配置。扬声器串联连接到Behringer NX4-6000功放的一个声道上。
从他的论坛ID就能看出，Travis对低频十分热衷，这促使他在每个座位下安装了低音单元，形成HoverEZe（Heze）配置。“我很喜欢加入Heze的感觉，这得益于论坛上提供的各种创意。”

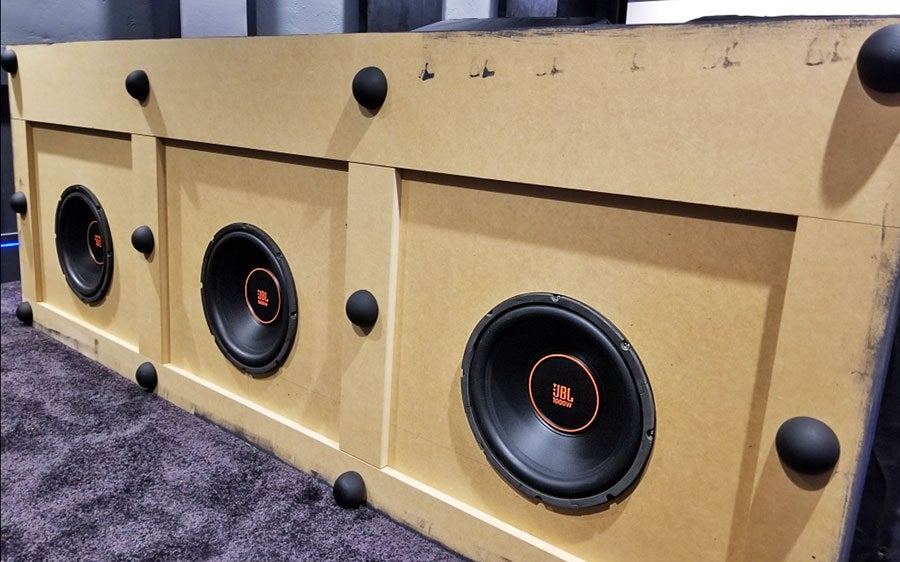

后排三座椅下还安装了JBL GX1200下发声式扬声器，为Heze系统提供低频效果。扬声器串联连接至Behringer NX4-6000功放的两个桥接声道。
“我选择了下发声式设计，以减少所需的垂直空间，该单元可以直接嵌入座椅内部。上发声式设计则需要更多垂直高度。前排座位下，我铺设了硬木地板。Heze结构下的气囊密封住了低频声波，与地面接触，最大限度地将能量传递到椅子中。我尝试过其他多种触觉反馈器，Heze提供了最自然、无缝的体验。这是影院里我不可或缺的设备之一。”

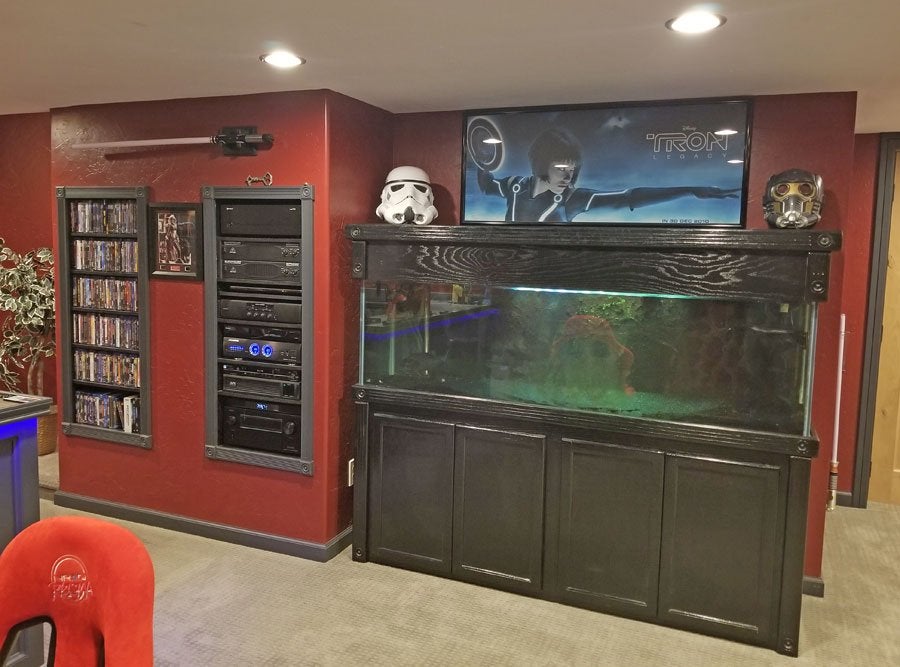

机架和影音文件存储都摆放在大厅，还有Travis饲养了15年的黑食人鱼水族箱。
除了铺地毯，Travis都全程自己完成这些工作。“这些年来，我在那儿熬过很多个深夜。我记得很多次我妻子看着我翻白眼，心里想为什么我会费这么劲儿，明明65寸的电视和回音壁就已经很不错了。现在是反过来，有时我只想在沙发上简简单单看电视，她却会拉我到影音室，因为她真的很喜欢它！”

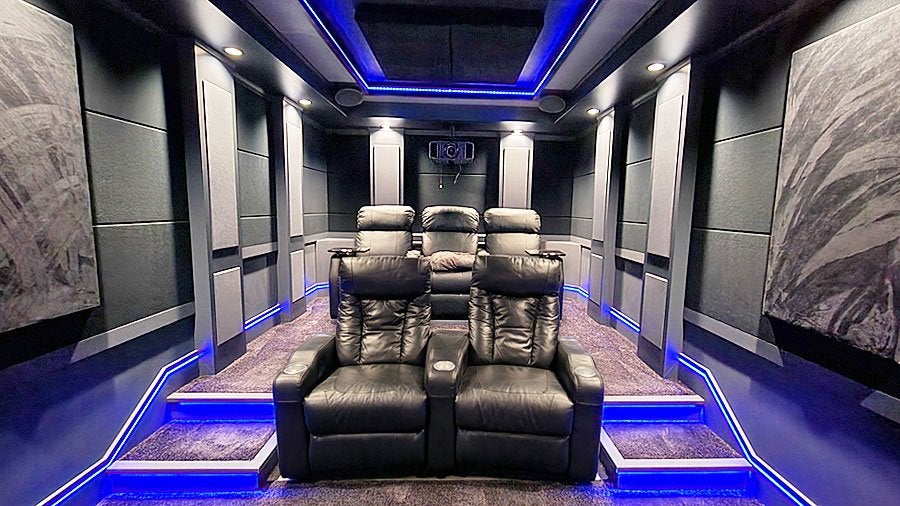

Epicenter影院确实是一道亮丽的风景。
造价嘛？“这是个好问题，我其实没怎么记过账。器材显然是最大的开支，但我用DIY扬声器也省了不少钱。DIY Sound Group帮助我实现了家庭影院的梦想，多年来，我更换了很多器材，但我估计在用的这些设备总投入约为2万美元（扬声器、音响器材、座椅）。房间本身的材料成本约为5,000美元，因为都是我亲手完成全部的工作。”

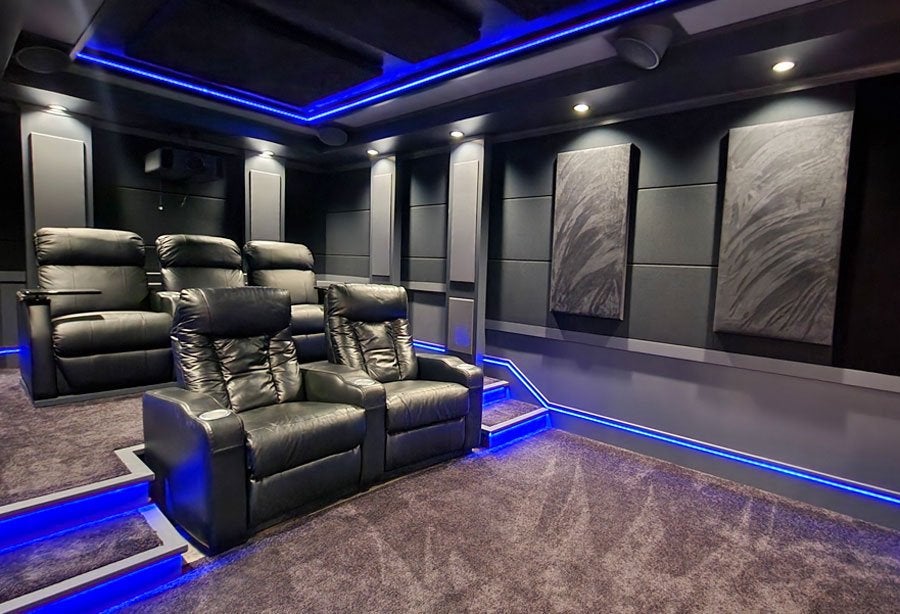

Travis特别喜欢LED灯带。
DIY扬声器包括10个低音炮以及Heze系统，因此Travis将他的影院命名为Epicenter影院。他用较少的钱实现了极佳的效果；2.5万美元是我们这个系列案例中的最低预算之一，毫无疑问，它的表现是出色的，干得漂亮！

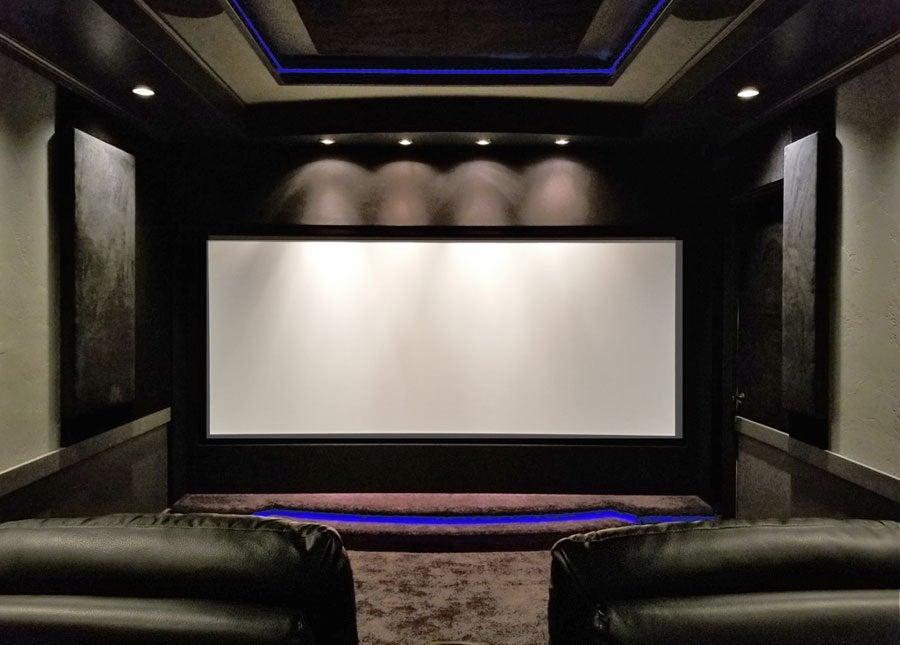

一个130寸2.35:1的Seymour AV Center Stage XD幕布是这个家庭影院的核心。
设备清单
信号源设备
Panasonic DP-UB420 UHD 蓝光播放器
Sony UBP-X800 UHD 蓝光播放器（DVD-Audio/SACD）
Toshiba HD-XA2 HD DVD 播放器
Eversolo DMP-A6 HiFi流媒体播放器
AV器材
Monolith HTP-1 前级功放
Monolith 7X 7声道后级功放（前三，环绕）
Outlaw Model 7125 7声道后级功放（天空）
CVR D-1004 4声道功放（后置低音炮）
CVR D-3002 2声道功放（前置低音炮）
Behringer NX4-6000 4声道后级功放（前后Heze系统）
miniDSP 4x10 HD 音频处理器（低音炮EQ）
miniDSP 2x4 HD 音频处理器（Heze EQ）
投影机
JVC DLA-NX7
幕布
Seymour AV Center Stage XD（2.35:1，130寸对角线，透声编织，增益1.1）
扬声器
DIY Sound Group Titan-818LX（3个，用于前三）
DIY Sound Group Concentric-8（4个，用于侧环绕和后环绕）
DIY Sound Group Volt-10（共6个；4个天空，2个前置增宽）
Stereo Integrity HT-18 v3低音炮单元置于DIY箱体内（共10个；6个在幕布后，2个在后墙，2个在后墙角）
Rockford Fosgate RS12低音炮单元（2个，前排座椅Heze系统）
JBL GX1200低音炮单元（3个，后排座椅Heze系统）
线材
Blue Jeans Cable
Monoprice
控制设备
URC MX-900 通用遥控
Insteon 网络
电源调节
APC Smart-UPS C1500（投影机）
Panamax M5400-PM（组件）
声学处理材料
Owens Corning 2" OC 703（幕布墙为双层配1" Linacoustic，天花板和第一反射点为单层）
Owens Corning 4" OC 703（后墙）
座椅
Coaster Pavillion（2个，前排）
Seatcraft 12006（3个，后排）
房间尺寸
3.23米 x 7.16米 x 2.74米（长x宽x高）
座椅距离（从每排中心到屏幕）
3.35米（前排）
4.8米（后排）
