许多网友都有问到关于家庭影院中涉及到的各种接口。其实，要弄懂家庭影院涉及的接口，首先就要明确什么是家庭影院？其实这是一个很难定义，又不容易回答的问题，概括来讲，它是指在家庭环境中播放电影片的家用系统器材。而家庭影院的器材主要分为两大类：音响系统和视频系统；音响系统包括音箱、功放、媒体播放器、独立均衡器等。视频系统包括各类电视、投影设备、以及其它视频输出设备。各类家庭影院设备之间的连接是必不可少的，而不同接口之间的差异也是相当大的。具体来说，它们都是一些怎样的接口？这些接口具体起到的作用是什么？下面我们逐一介绍。

一、视频系统接口

    目前家庭影院中视频系统主要有平板电视与投影机两种，如果要达某些清晰度的视频就需要配备相应的接口才能完全发挥其画质，而视频接口的发展是实现高清的前提。以下就是目前家庭影院视频系统中常见接口。

1、TV接口

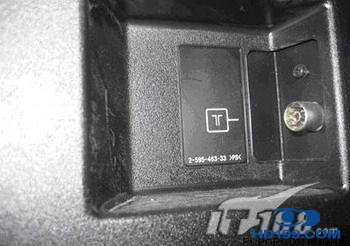

TV接口


    TV接口又称RF射频输入，这是在电视机上最早出现的接口。TV接口的成像原理是将视频信号（CVBS）和音频信号（Audio）相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。TV接口虽然输出画质并不令人满意，但是目前大部分的平板电还是带有TV接口，因为连接其它设备还是需要使用到。而电脑显卡上带的TV接口是用来输出电脑的模拟信号，但不能输入信号。

2、复合视频接口

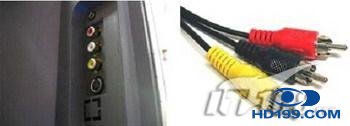

复合视频接口

    复合视频接口采用RCA接口，也称AV 接口。AV接口其实就是TV接口的变种，它是把音频接口和视频接口区别开，可以避免音频与视频互相干扰而导致的画质下降。不过它与TV接口的外观截然不同，它分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。但由于AV接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰，从而影响最终输出的图像质量。AV接口是目前平板电视上都具备的接口，因此此类接口受到一定用户的喜爱。

3、S端子

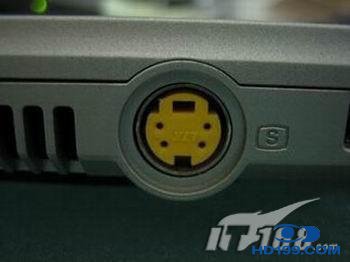

S端子

    S端子是近几年比较流行一个输入接口，其实是AV接口的变种，它不再将色度与亮度混合输出，而是分离进行信号传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效地提高画质的清晰程度。严格来说，S端子还是存在信号损失的，但在现有的情况AV信号输入为640线，S端子可达到1024线，能够满足DVD信号输入的需求。目前这种接口在DVD、PS2、XBOX、NGC等视频和游戏设备上广泛使用。拥有S端子的电视机是可以与电脑连接的，声音可以通过音频线转接到电视的音频输入口上，或者直接使用电脑的音箱。但是连接电脑后的电视画面模糊，远没有电脑播放的清晰。S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口。如果视频系统缺少这个接口，那么绝不能购买。另外，S端子也是目前显卡最常见的一个接口，如果你想将电视与电脑连接起来，S端子更不能缺少。

   4、色差分量接口

色差分量接口

    色差分量接口又称为分量视频接口，又叫3RCA。它相比过去的AV接口和S端子，将色差信号分为红、绿、蓝三基色来输入，其分辨率可达到600线以上，可以输入多种等级讯号，从最基本的480i到倍频扫描的480P， 甚至720P、1080i等等，其画面将更加的清晰、色彩更加逼真，在画质方面要超过S端子。分量视频接口通常采用YPbPr和YCbCr两种标识。

    色差分为逐行和隔行显示，一般来说分量接口上面用YCbCr表示的是隔行，用YPbPr表示则是逐行，如果电视只有YCbCr分量端子的话，则说明电视不能支持逐行分量，而用YPbPr分量端子的话，便说明支持逐行和隔行2种分量了。我们会在在投影机或高档影碟机等家电上看到有YUV YCbCr Y/B-Y/B-Y等标记的接口标识，虽然其标记方法和接头外形各异但都是色差端口。

5、VGA接口

VGA接口

    VGA接口又称S-Dub， VGA接口上面共有15针空，分成三排，每排五个。VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口，就是双DVI接口的显卡,一般在附件里也带有1-2个DVI转节VGA的转接头。其工作原理是将显存内以数字格式存储的图像（帧）信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端（LED显示屏内），就不必像其它视频信号那样还要经过矩阵解码电路的换算。从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

    虽然液晶电视可以直接接受数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而还是采用VGA接口。而且目前大多数电视与外部显示设备之间还是需要通过模拟VGA接口连接，VGA接口在视频系统中还是起到必不可少的作用。

6、DVI接口

DVI接口

    以上所说的五个接口都是模拟接口，而DVI就属于数字接口。DVI与VGA都是电脑中最常用的接口，与VGA不同的是，DVI是以全数字传输的接口，DVI数字接口保证了全部内容采用数字格式传输，保证了主机到显示器的传输过程中资料的完整性可以得到更清晰的影像。而传统的VGA接口是先将数字信号转为模拟信号，再将模拟信号传入数字显示器，最后通过数字显示器内部再次转为数字信号。

由于数字显示器 （液晶投影机、等离子电视、LCD TV等数字显示产品） 采用的是纯数字的设备，那么直接通过数字界面输入数字信号当然会更好，对于我们普通用户来说，购买平板电视能配备DVI则最好。对于投影机来说，DVI接口如果在一般的家用投影机上都会使用，同是属于比较高端的输出接口。

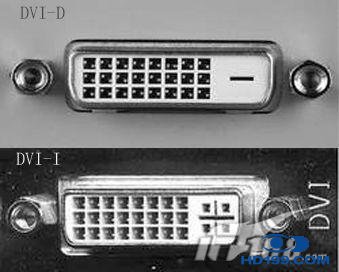

    需要注意的是DVI接头有三种，分别是DVI-D、DVI-A和DVI-I，DVI-D是真正的数字信号传输，DVI-A只是换汤不换药的定义而已，其实就是VGA接口标准，DVI-I则是DVI-A以及DVI-D的接口的总称，支持数字显示跟模拟显示。之所有会有这样的搭配，因为DVI虽然是为了数字显示设备所订定的标准，但是因为透过数字的传送不会降低画面的效果，再加上为了考虑能够转换成模拟讯号，所以才会有DVI-D、DVI-A跟DVI-I这三种接头，其中DVI-I可以相容DVI-D装置（包括连接线），但是DVI-D接头却不能够使用DVI-I连接线。用户购买时需要看清楚这个接口。

   7、HDMI接口

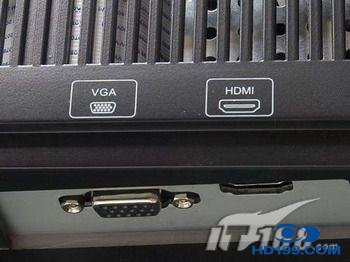

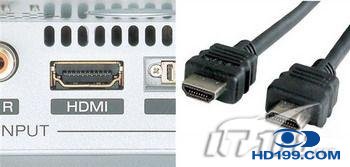

HDMI接口

    目前在视频系统接口中，只有DVI与HDMI属于数字接口，而HDMI接口更是目前国际上最先进的数字电视接口标准，又称为高清数字多媒体接口。HDMI接口仅用一条数据线就能接驳1080p/1080i/720p等高清晰数字信号，使声音和图像真正实现从数字到数字的传输。作为最新一代的数字接口，HDMI已经广泛应用于各种数码产品上，不管是平板电视、DVD碟机、高清播放机，还是投影仪、数码摄像机、液晶显示器，以及蓝光DVD和HD DVD，都少不了HDMI数字信号接口的身影。消费者对HDMI接口的优点都非常了解，这里笔者也不准备再多介绍。总的来说，如果你不想你的显示设备在一年后落后淘汰，那么购买HDMI接口是必需的。

    另外，自从02年推出HDMI 1.0版本以来，HDMI规范已经升级数次：从1.1版本到1.2版-再到如今的1.3，因此功能也一个比一个强大，而且HDMI接口是可以向下兼容的，如1.3兼容一切1.0、 1.1 以及1.2。目前采用了HDMI1.3端口的都是市场上高端产品，一般产品还是用HDMI1.2.

   8、USB接口

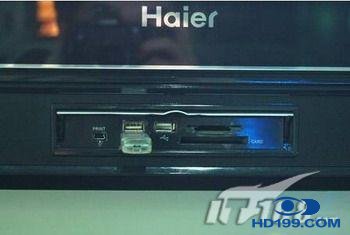

USB接口

    相信大家对于USB接口并不陌生，它通常在PC以及USB设备上出现，而数码相机和摄像机、移动硬盘等设备经常使用。而USB接口用于视频系统设备，通常只是用来传送图片文件，而不能传送视频文件。它的作用主要体现了厂商宣传的“流媒体”人性化功能。

9、RS232C接口

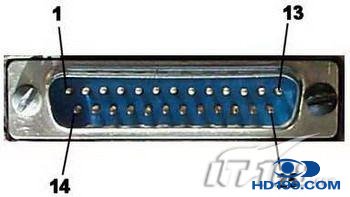

RS232C接口

    RS232C（串口）是一个通讯接口，可以用于仪器的二次开发，不过在单机工作的时候没有什么用处。RS232C端口被用于将计算机信号输入控制投影机，进一步提升投影机的操控能力，用户可以通过其他系统远距离操作投影机。

10、RJ45接口

RJ45接口

    RJ45是网络设备的标准接口，指的是由IEC 603-7标准化，使用由国际性的接插件标准定义的8个位置（4或8针）的模块化插孔或者插头。通过RJ45接入到局域网，用户可以远程访问T20投影机，实现远程开关机，远程设置投影机参数等操作；用户还可以通过网络随时查询投影机灯泡使用时间、使用状态等信息。

11、IEEE1394接口

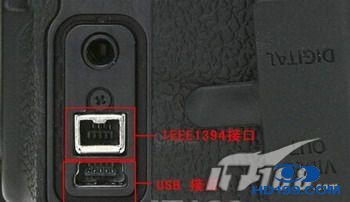

IEEE1394接口

    IEEE1394是一种外部串行总线标准，800Mbps的高速。IEEE1394接口则可用于传送MPEG2数码图像，但由于技术较复杂而且比较昂贵，所以装载IEEE1394接口的投影机也比较少见。

   12、AUDIO IN/AUDIO OUT/VIDEO IN/ VIDEO OUT接口

    通常我们都能在电视机、录像机、投影机后面插孔上标有“AUDIO IN”、“AUDIO OUT”、“VIDEO IN”、“VIDEO OUT”字样。而标明这些字样的接口却各有不同，AUDIO IN是指音频输入，可以把外面的音频信号，比如收音机的信号输入；AUDIO OUT是指音频输出，把电视机、录像机、投影机声音输出到外部音响上；VIDEO IN是指视频输入；VIDEO OUT是指视频输出。

二、音响系统接口

    数字音源以数字方式处理声音讯号或数据，常见的数字音源有CD、MD、LD、DVD、DV、DAT、DCC等，根据需要，这些机器可通过数字输出、输入接口与其它的音响器材作讯号或数据的传输。如在某些CD机上有DIGITAL OUT的端子，便于外接品质较好的DAC（数模转换器）来提升音质；而在大多数的DVD机上会同样的端子，除同样可用于外接高品质DAC外，更重要的是输出DolbyDigital和DTS数字信号，提供给AV功放（或解码器），以获得5.1声道的环绕声音响效果。音响系统接口与视频系统一样，分为数字接口与模拟接口，音响器材所用的数字接口包括HDMI、DVI、数字同轴接口SPDIF、光纤接口Toshiba Link以及AES/EBU接口格式等，模拟接口包括S端子、复合视频接口、色差分量接口等。其中在HDMI、DVI、S端子、复合视频接口、色差分量接口在上面已经介绍过了，如今主要介绍的是音响系统常用的民用数字接口数字同轴接口SPDIF（民用）、光纤接口Toshiba Link（民用）以及AES/EBU（专业）接口格式。

   1、光纤线TOSLINK

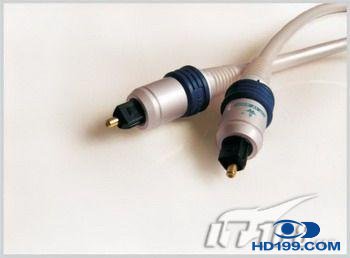

光纤线TOSLINK

    光纤线TOSLINK全名Toshiba Link。这是日本东芝公司较早开发并设定的技术标准，它是以Toshiba+link命名的，在播放器材的背板上有OPTICAL作标识，这就是光纤输出端子。现在几乎所有的数字影音设备都具备这种格式的接头。


    Toslink光纤曾大量应用在普通的中低档CD、LD、MD、DVD机及组合音响上。Toslink使用光纤传送SPDIF讯号，分两种类型，一般家用的设备都是用标准的接头，而便携式的器材如CD随身听等，则是用与耳机接头差不多大小的迷你光纤接头mini-Toslink。光纤连接可以实现电气隔离，阻止数字噪音通过地线传输，有利于提高DAC的信噪比。但是光纤连接的信号要经过发射器和接收器的两次转换，因而会产生时基抖动误差，从而影响声音质量。光纤线常用的材料有塑料、石英和玻璃等，其中玻璃光纤线性能最好，但是价格昂贵。

    在市面较为常见的光纤发送器和接收器中日本品牌居多，常见的有TOSHIBA、SONY和SHARP等、它们相互间电气性能是一致的，可以通过光纤线互相连接。如果你的CD机或DVD机提供SPDIF的同轴数字输出，而你的MD只有光纤输入，那你就需要一个数码接头转换器DFT(Digital Format Translator，这是由Core Sound公司开发的，另外Audio-Technica也有出类似的产品），通过这种转换器，你可将同轴SPDIF输出转成光纤(Toslink)。

   2、同轴线Coaxial

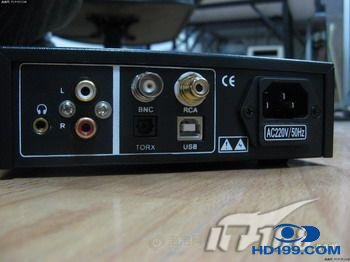

同轴线Coaxial

    同轴线Coaxial的接口标准为SPDIF （Sony/Philips Digital InterFace索尼和飞利浦数字接口英文缩写），是由SONY公司与PHILIPS公司联合制定的，在器材的背板上有COAXIAL作标识。它的接头又分为RCA和BNC两种。同轴数字传输线标准接头采用仪器上常见的BNC头，其阻抗是75Ω，与75Ω的同轴电缆配合，可保证阻抗恒定，确保信号传输正确。也就是说在传输的线材搭配上，应该是以适用于传输高频率数字讯号的75欧姆同轴线材作为搭配标准。尽可能使用我们一般常说的“数字线”。

    同轴线Coaxial实际上与我们大家都很熟悉的AV线很相似，它的传输频带较宽，数字音频传输效果很好，数字同轴端子输出的数字音频信号质量要比光纤端子输出的数字音频信号质量略高一些。因此，目前市面上许多数字影音设备都使用一种看起来像AV端子的数字接头来代替BNC线，这种做法对于正确还原是极其不利的。因为RCA头接口一般是用来传输频带较窄的音频信号，对数兆赫的数字信号则难以应付。何况本身没有稳定的阻抗特性，随着使用情况的不同其阻抗亦有所不同，对声音的影响就可想而知了。家里的音响数字器材如果没有BNC端子的话，那也可购买BNC端子转换成RCA端子的转换端子，虽然这种东西对数字传导来说，不是很“卫生”的方法，但倒不失为方便的妥协形式。

   3、AES/EBU数字音频接口

AES/EBU数字音频接口

    AES/EBU是Audio Engineering Society/European Broadcast Union（音频工程师协会/欧洲广播联盟）的简写，通常使用卡农（XRL）连接。其中AES是指AES建议书AES3-1992“双通道线性表示的数字音频数据串行传输格式”，EBU是指EBU发表的数字音频接口标准EBU3250，两者内容在实质上是相同的，但物理上不能互换，后者输入和输出均采用变压器耦合。两者统称为AES/EBU数字音频接口。

    AES/EBU是一种基于单根绞和线对来传输数字音频数据的串行位传输协议。不均衡传输时的距离可达100 m，如果均衡传输，则距离更远。AES/EBU提供两个信道的音频数据（最高24 bit量化），信道是自动计时和自动同步的。它也提供了传输控制的方法和状态信息的表示及一些误码的检测能力。它的时钟信息是由传输端控制，来自AES/EBU的位流。它的3个标准采样率是33 kHz，44.1 kHz，48 kHz，当然许多接口能够工作在其他不同的采样率上。

    总的来说，光纤线是用用光传输信号，速度比较快，适合看电影。而同轴线是用金属做介质传输信号，速度没光纤快，但声音比较柔和，这两个数字信号传输必须的接口，一般功放和DVD都带的。AES/EBU数字音频接口用于专业机，平时很少见到。

   以上所列举的接口都是早年的家庭影院设备中常见接口，只是简单地对它们作了一个介绍，目的是让家庭影院入门菜鸟对此有一个全面的认识，在选择家庭影院时有一个参考。至于接口与接口的连接，如何达到声色具备的最好效果，那就关系到连接线、转换头的选择以及连接技巧与方法。
